频率源的发展和设计
2016-11-02
频率源技术近 40 年发展很快, 尤其是近 20 年, 相噪、杂散几年就降低一个数量级,DDS 技术更是如此。
频率源的好坏直接影响雷达、导航、通讯、空间电子设备及仪器、仪表等的性能指标，也影响着微波系统高频系统的性能, 是这些系统中的核心部件, 例如在雷达系统中, 由频率源给雷达系统提供发射激励信号, 接收机本振信号, 相参基准信号等。因此可以说频率源是现代微波和高频电子系统的心脏, 它的性能直接影响电子系统的关键技术指标。
频率源的关键技术是低相噪设计、低杂散设计及实现这些设计的电磁兼容保证措施。
在具体工程设计中, 不论是方案设计还是电磁兼容设计甚至印制板设计、结构设计等等都必须围绕如何降低相噪和杂散来考虑。
例如低相噪设计, 只靠一个合理的方案和一个满足要求的低相噪晶振还是不行的, 还必须考虑合理的电磁兼容措施, 正确的印制板设计及精心的调试技术才能全面保证达到低相噪。低杂散设计也是如此, 不仅要有一个正确的方案, 还必须有正确的电磁兼容措施, 合理的元器件选择, 如高隔离的混频器, 高带外抑制的滤波器, 高通断比的电子开关及频道之间的高隔离设计等等。
盛铂科技自研的频率源模块采用间接数字式合成技术：
间接数字频率源是由数字锁相环构成的, 数字锁相环是在锁相环内插入数字分频器和数字鉴相器。分频器种类很多常用的有程控分频器, 吞除脉冲分频器和小数分频器。
间接数字频率源体积小, 成本低, 频率步进小, 使用方便可靠。可实现大规模集成等优点, 大量应用在通信技术中, 主要缺点是输出相位噪声较差, 因为锁相环内使用了分频器, 输出相噪与环内分频器种类和分频次数有关, 分频次数N 越大, 相噪越差, 一般按 20lgN 变坏。因此使用吞除脉冲分频器的锁相环相噪最好在-100dB cöH z, 使用小频分频器相对比吞除脉冲分频器好一些。
图 1 间接数字式频率源原理框图
间接数字式频率源基本原理框图由图1 给出, 从图 1 中看出,V CO 频率被除以N , 目的是把V CO 频率除到鉴相器基准频率 fr 左右, 送到数字鉴相器进行鉴频鉴相, 鉴相器输出通过积分滤波电路变成模拟电压控制V CO 频率, 使V CO 锁定。看出当N 越大, V CO 误差相位也被除了N 倍, 经鉴相器后等效把V CO 相位不稳定度放大了N 倍。所以N 的大小直接影响输出相位稳定度。

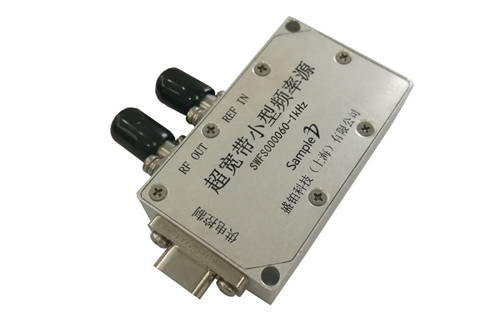

盛铂科技SWFS其他系列，满足客户多种需求：
