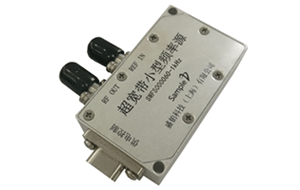

产品基本信息
- 工作频率范围：25MHz~6GHz
- 跳频时间：最小30μs
- 相位噪声：25MHz载波-140dBc/Hz@1kHz
- 典型工作电压：+6V，典型工作电：180mA
- 内部集成VCO，体积小，尺寸：48.5*28.5*12mm
- 控制接口：J30J-9ZKP & SPI
- 典型应用：测试测量、仪器仪表、RF/微波电路等
产品可按需定制，支持点频输出、不同步进输出，不同频段输出。

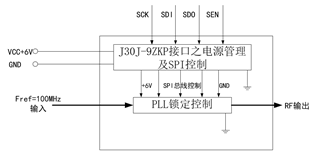

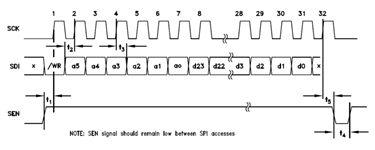

功能框图（包含SPI控制时序） ↓

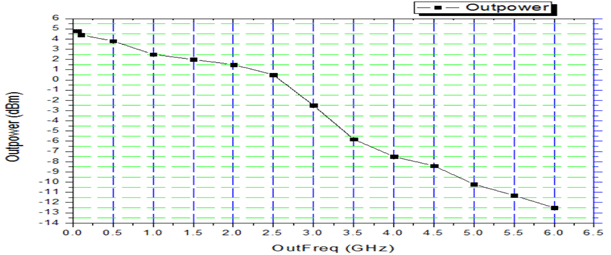

输出功率曲线↓
性能指标（TA = +25℃, Vcc=+6V）
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
输出信号参数
|
|
输出频率范围
|
25
|
|
6000
|
MHz
|
|
输出波形
|
正弦波
|
|
输出功率（含测试曲线，见前页）
|
-13
|
0
|
5
|
dBm
|
|
频率步进
|
1
|
KHz
|
|
跳频时间
|
30
|
45
|
100
|
μs
|
|
杂散抑制
|
25M~1500MHz
|
|
-75
|
-70
|
dBc
|
|
1500M~3000MHz
|
|
-75
|
-70
|
dBc
|
|
3000M~6000MHz
|
|
-75
|
-70
|
dBc
|
|
谐波抑制
|
25M~1500MHz
|
|
-15
|
-9
|
dBc
|
|
1500M~3000MHz
|
|
-20
|
-15
|
dBc
|
|
3000M~6000MHz
|
|
-18
|
-15
|
dBc
|
|
工作电压
|
+5.5
|
+6.0
|
+6.3
|
V
|
|
工作电流
|
160
|
180
|
220
|
mA
|
|
外部参考信号
|
|
输入信号频率
|
50
|
100
|
350
|
MHz
|
|
参考输入电压
|
+1
|
+2
|
+3.3
|
Vp-p
|
|
杂散抑制
|
|
-80
|
-75
|
dBc
|
|
输入信号精度
|
±0.1
|
±0.5
|
±1
|
ppm
|
|
极限参数
|
|
工作温度范围
|
-40~+75
|
℃
|
|
储存温度范围
|
-40~+85
|
℃
|
|
最大输入电压
|
+6.5
|
V
|
|
相位噪声(dBc/Hz)*
|
|
频率
频偏
|
100MHz
典型值(最大值)
|
500MHz
典型值(最大值)
|
1GHz
典型值(最大值)
|
3GHz
典型值(最大值)
|
5GHz
典型值(最大值)
|
6GHz
典型值(最大值)
|
|
1kHz
|
-130(-110)
|
-115(-100)
|
-109(-100)
|
-103(-95)
|
-95(-90)
|
-93(-90)
|
|
10kHz
|
-134(-115)
|
-118(-110)
|
-110(-105)
|
-105(-100)
|
-98(-95)
|
-97(-95)
|
|
100kHz
|
-132(-122)
|
-119(-110)
|
-110(-105)
|
-105(-100)
|
-98(-95)
|
-97(-95)
|
|
1MHz
|
-146(-132)
|
-135(-125)
|
-133(-120)
|
-124(-118)
|
-121 (-115)
|
-120(-115)
|
备注
1、 该相噪测试指标是在下表外部参考指标下测得；
|
外部参考信号
|
|
输入参数
|
数值
|
单位
|
|
输入信号频率
|
100
|
MHz
|
|
输入信号功率
|
+13±2.0
|
dBm
|
|
频率稳定度
|
±0.1
|
ppm
|
|
相位噪声
|
-150@1kHz
|
dBc/Hz
|
|
-160@10kHz
|
dBc/Hz
|
|
-163@100kHz
|
dBc/Hz
|
|
-170@1MHz
|
dBc/Hz
|
2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；
3、参考频率的稳定度应尽可能高，以保证相位噪声良好；
4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；
5、若需要某个窄带频段输出，则可根据用户对其他指标的要求进行定制。

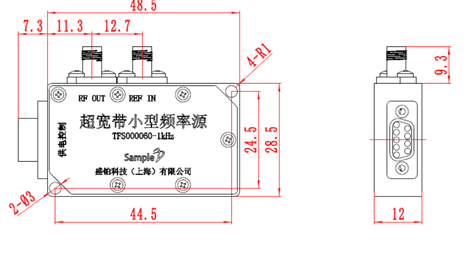

产品外形尺寸和引脚功能定义↓
订货信息
型号：SWFS000060；描述：25MHZ~6GHZ超宽带低相噪小型频率源模块。
更多其他产品内容可咨询：400-621-8906
