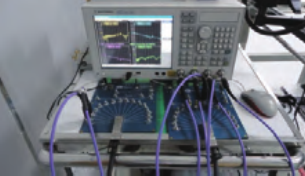

盛铂科技的 QSFP 无源电缆测试方案基于Agilent的网络分析仪、微波开关，通过盛铂科技开发的QSFP测试软件来控制网络分析仪和开关、处理数据，全自动的完成QSFP无源电缆的关键参数的测量。

盛铂科技的 QSFP 无源电缆测试软件参考了 IEEE802.3ba-2010 规范的85.10 章节的规定，即 40GBASE-CR4和100GBASE-CR10 电缆组件的相应规范，对测量到的 sdd21/sdd11/sdd22 进行运算和分析，可以测量以下参数:

Insertion Loss

Fitted Insertion Loss

Insertion Loss Deviation

Return Loss

Near-end crosstalk

Far-end crosstalk

Integrated Crosstalk Noise

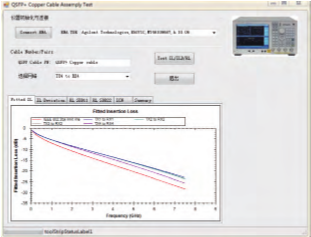

软件截图：
