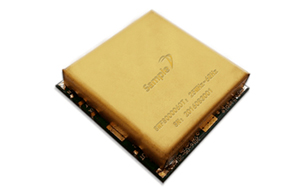

产品基本信息
- 工作频率范围:25MHz~6GHz
- 跳频时间:最小30μs
- 相位噪声:25MHz载波-140dBc/Hz@1kHz
- 典型工作电压:+6V,典型工作电流:180mA
- 内部集成VCO,体积小,本体尺寸:35*35*6mm
- 控制接口: 内部集成MCU控制SPI,或者外部单独控制SPI
- 内部MCU可通过串口(RX/TX)与PC通信,实现数据传输和读取
- 典型应用:测试测量、仪器仪表、RF/微波电路等
- 产品可按需定制,支持点频输出、不同步进输出,不同频段输出

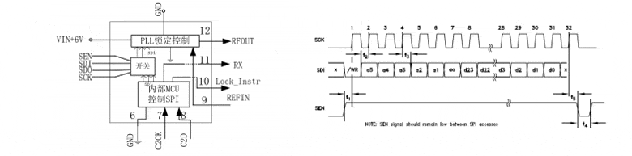

功能框图(包含SPI控制时序)↓

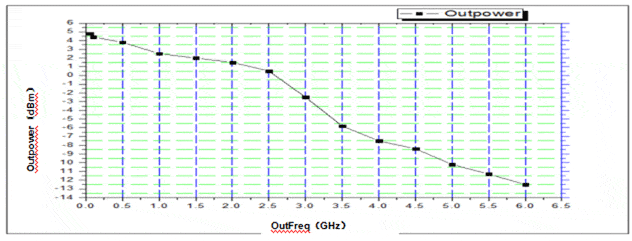

输出功率曲线↓
性能指标(TA = +25℃, Vcc=+6V)↓
参数
|
最小
|
典型
|
最大
|
单位
|
输出信号参数
|
输出频率范围
|
25
|
|
6000
|
MHz
|
输出波形
|
正弦波
|
输出功率(含测试曲线,见前页)
|
-13
|
0
|
5
|
dBm
|
频率步进
|
1
|
KHz
|
跳频时间
|
30
|
45
|
100
|
μs
|
杂散抑制
|
25M~1500MHz
|
|
-75
|
-70
|
dBc
|
1500M~3000MHz
|
|
-75
|
-70
|
dBc
|
3000M~6000MHz
|
|
-72
|
-65
|
dBc
|
谐波抑制
|
25M~1500MHz
|
|
-15
|
-8
|
dBc
|
1500M~3000MHz
|
|
-20
|
-15
|
dBc
|
3000M~6000MHz
|
|
-15
|
-10
|
dBc
|
工作电压
|
+5.5
|
+6.0
|
+6.3
|
V
|
工作电流
|
160
|
180
|
220
|
mA
|
外部参考信号
|
输入信号频率
|
50
|
100
|
350
|
MHz
|
参考输入电压
|
+1
|
+2
|
+3.3
|
Vp-p
|
杂散抑制
|
|
-80
|
-75
|
dBc
|
输入信号精度
|
±0.1
|
±0.5
|
±1
|
ppm
|
极限参数
|
工作温度范围
|
-40~+75
|
℃
|
储存温度范围
|
-40~+85
|
℃
|
最大输入电压
|
+6.5
|
V
|
相位噪声(dBc/Hz)*
|
频率
频偏
|
100MHz
典型值(最大值)
|
500MHz
典型值(最大值)
|
1GHz
典型值(最大值)
|
3GHz
典型值(最大值)
|
5GHz
典型值(最大值)
|
6GHz
典型值(最大值)
|
1kHz
|
-130(-110)
|
-115(-100)
|
-105(-100)
|
-103(-95)
|
-94(-90)
|
-93(-90)
|
10kHz
|
-132(-115)
|
-116(-110)
|
-108(-105)
|
-103(-100)
|
-98(-95)
|
-97(-95)
|
100kHz
|
-132(-122)
|
-118(-110)
|
-110(-105)
|
-105(-100)
|
-98(-95)
|
-97(-95)
|
1MHz
|
-146(-132)
|
-131(-125)
|
-130(-120)
|
-120(-118)
|
-119 (-115)
|
-118(-115)
|
备注
1、 该相噪测试指标是在下表外部参考指标下测得;
外部参考信号
|
输入参数
|
数值
|
单位
|
输入信号频率
|
100
|
MHz
|
输入信号功率
|
+13±2.0
|
dBm
|
频率稳定度
|
±0.1
|
ppm
|
相位噪声
|
-150@1kHz
|
dBc/Hz
|
|
-160@10kHz
|
dBc/Hz
|
|
-163@100kHz
|
dBc/Hz
|
|
-170@1MHz
|
dBc/Hz
|
2、上述相位噪声均是在参考频率100MHz,鉴相频率50MHz时测得;
|
3、参考频率的稳定度应尽可能高,以保证相位噪声良好;
|
4、外部参考环境干扰大或所提供的参考频率指标较差,则所得相位噪声和杂散抑制也会相应变差;
|
5、若需要某个窄带频段输出,则可根据用户对其他指标的要求进行定制。
|
产品封装和整体尺寸↓
使用说明:
|
1、图中阴影部分表示充分接地,不得超过图示尺寸;
|
2、因体积限制,锁相源内部无法进行很好的滤波,建议用户线性稳压后供电给锁相源;
|
3、在使用时请将该模块底部充分焊接基板上,可与基板之间涂上导电胶,以保证良好的接地效果。
|
订货信息
型号:SWFS000060T;描述:表贴式25MHZ~6GHZ超宽带低相噪小型频率源模块。
更多其他产品内容可咨询:400-621-8906
