在DZDK、频谱监测、WX通信等领域常常需要对空中的通信信号进行采集和分析和回放，根据应用的不同，有的时候还需要对复杂电磁环境信号进行长时间的记录，信号的采集时间从微妙到毫秒到秒甚至是到小时级别。
盛铂科技宽带信号采集和回放系统具有很强的实时信号采集功能和信号分析功能，可以直接采集回放IF信号，新的实时DPX存贮功能可以实时的不遗漏的存贮频谱的trace和回放，按照不同的时间分辨率，最长时间可以达到年级别的Trace存贮。对于只关心频谱trace的应用来说，直接通过实时信号分析仪就可以实现长时间的频谱曲线存贮。
但是，更多的时候，工程师需要将IF信号长时间的采集下来，并将采集下来的信号进行时域观测、频谱分析、调制识别、解调分析、脉冲分析、脉冲分选等工作。那就要求该系统可以根据客户的需要进行实时IQ的海量存贮，可以实现对复杂电磁环境的的信号长时间记录，记录的数据可以通过专门的软件进行分析处理回放。
盛铂科技宽带信号长时间采集、记录和回放系统，该系统充分发挥了实时信号分析仪的对信号的捕获分析能力，并配合固态存贮设备仪器信号离线回放分析软件，实现了对复杂电磁环境的监测、记录和分析的功能。
盛铂科技（Sample）的射频宽带矢量信号解决方案集成了优秀的高速数字模拟混合信号设备和盛铂科技成熟的微波射频设备，能够为用户提供以下核心功能：
超宽带矢量信号的生成和分析
10MHz～40GHz频率范围
2～5GHz瞬时带宽
双通道
宽带矢量信号的长时间采集、存储和回放
10MHz～40GHz频率范围
200MHz瞬时带宽工作时，具有12位垂直分辨率
1000MHz瞬时带宽工作时，具有8位垂直分辨率
高于16TB的实时存储深度
双通道
采集通道自动增益功能
1 系统架构

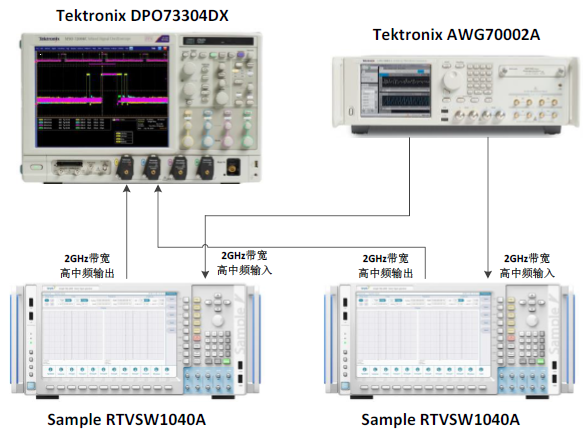

射频宽带矢量信号解决方案系统架构框图如下图所示：
图1 射频宽带矢量信号解决方案系统架构框图
方案设备组成表如下表所示：
表1 射频宽带矢量信号解决方案设备组成表
|
序号
|
名称
|
名称
|
主要功能
|
数量
|
厂家
|
|
1
|
示波器
|
DPO73304DX
|
高中频宽带矢量信号分析
|
1套
|
Tektronix
|
|
2
|
任意波发生器
|
AWG70002A
|
高中频宽带矢量信号生成
|
1套
|
Tektronix
|
|

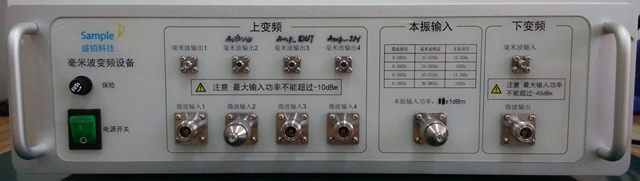

3
|
实时矢量信号工作站
|
RTVSW1040A
|
1000MHz带宽矢量信号长时间
采集存储回放
宽带矢量信号上下变频滤波
放大衰减
|
2套
|
Sample
|
除优异的技术指标外，盛铂科技的射频宽带矢量信号解决方案还具有以下典型特征：
在最小空间内提供优异性能，四台仪表在26HU高度提供全部功能
仪表化操作界面，便于实验室和外场使用
四台仪表具有独立的功能，可单独使用，灵活配置
2 超宽带矢量信号的生成和分析
宽带矢量信号的生成和分析系统主要用于产生和分析大带宽的宽带矢量信号，采用超高速ADC和DAC和射频直接变频技术，具有以下典型特征：
2～5GHz超宽带瞬时带宽
50GS～100GS超高采样频率
充分利用过采样技术，实现优于45dB的无杂散动态范围
大动态输出：-120～30dBm
大动态输入：-70～30dBm
200ns频率切换时间
RFXpress宽带矢量信号生成软件
SignalVu宽带矢量信号分析软件
2.1 方案框图
宽带矢量信号的生成和分析系统有三种不同的工作模式：
双通道宽带矢量信号生成模式
双通道宽带矢量信号分析模式
单通道宽带矢量信号生成和分析同时运行模式

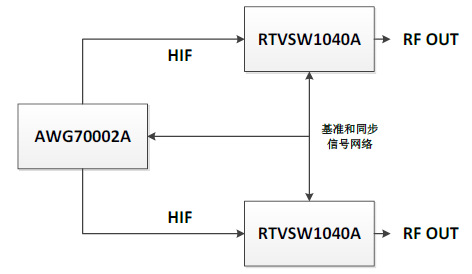

双通道宽带矢量信号生成方案框图如下图所示：
图2 双通道宽带矢量信号生成模式方案框图

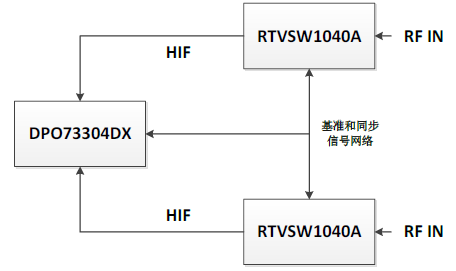

双通道宽带矢量信号分析方案框图如下图所示：
图3 双通道宽带矢量信号分析模式方案框图

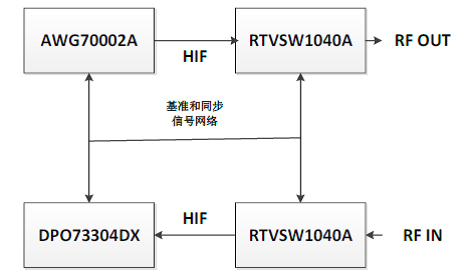

单通道宽带矢量信号生成和分析同时运行模式方案框图如下图所示：
图4 单通道宽带矢量信号生成和分析同时运行模式方案框图
2.2 技术指标
宽带矢量信号的生成和分析系统技术指标如下所示：
A. 射频工作频率：10MHz～40GHz
B. 瞬时带宽：2～5GHz
C. 无杂散动态范围：45dB
D. 射频输入动态范围：-70～30dBm
E. 射频输入动态调整步进：1dB
F. 射频输出功率范围：-120～30dBm
G. 射频功率调整步进：1dB
H. 相位噪声：-95dBc/Hz@10kHz
I. 存储深度：1GSamples
3 宽带矢量信号的长时间采集、存储和回放
宽带矢量信号的长时间采集、存储和回放系统用于实现复杂电磁信号的高精度采集和实时记录存储，通过信号回放系统可以真实的再现射频信号特征。用于各种复杂外场测试和实验数据采集与分析，可有效减少现场实验次数，缩短外场实验时间，降低研发费用，加快产品的研发速度，缩短研发周期。
盛铂科技的实时矢量信号工作站可实现宽带矢量信号的长时间采集、存储和回放系统的全部功能，其典型特征如下：
一体化仪表设计，可在单台设备内实现射频信号采集存储回放
仪表化操作界面，便于实验室和外场使用
10MHz～40GHz工作频率
200ns频率切换时间
200MHz瞬时带宽工作时，采样率大于等于500MSPS， 12位垂直分辨率
1GHz瞬时带宽工作时，采样率大于等于2.5GSPS， 8位垂直分辨率
固态存储技术，最大容量高于16TB
3.1 方案框图

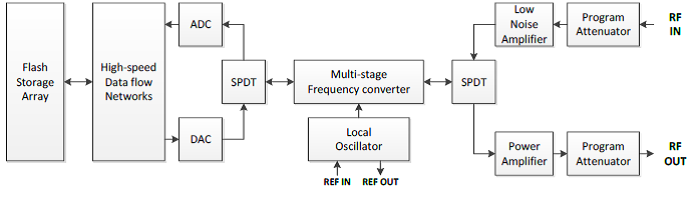

盛铂科技的实时矢量信号工作站框图如下：
图5 盛铂科技实时矢量信号工作站方案框图
如上图所示，本方案分为信号采集和信号回放两种工作模式：
n 信号采集模式
射频信号输入后先经过信号调理电路设置合适的动态范围，也可以采用自动增益控制方式跟踪信号动态范围，通过多级变频器后变频到带宽为200MHz/1GHz中频信号，经ADC转换后，得到高速数据流，经过高速数据流分配网络，实时存储到固态存储阵列中。
n 信号回放模式
存储在Flash存储阵列的数据信号通过高速数据流分配网络，实时传输到DAC，经过数模转换后，得到带宽为200MHz/1GHz的中频信号，经多级变频器上变频后，得到10MHz～40GHz的射频信号，经过功率放大器和程控衰减器后输出。
3.2 技术指标
盛铂科技的实时矢量信号工作站技术指标如下所示：
A. 射频工作频率：10MHz～40GHz
B. 频率切换时间：200ns
C. 射频采集信号输入动态范围：-70～30dBm
D. 射频采集信号输入动态调整步进：1dB
E. 射频回放信号输出功率范围：-120～30dBm
F. 射频回放信号功率调整步进：1dB
G. 回放信号相位噪声：-110dBc/Hz@10kHz（10GHz频率）
H. 实时带宽：200MHz/1GHz
I. 200MHz实时带宽模式采样率：≥500MSPS
J. 1GHz实时带宽模式采样率：≥2.5GSPS
K. 200MHz实时带宽模式垂直分辨率：12位
L. 1GHz实时带宽模式垂直分辨率：8位
M. 实时存储容量：≥16TB
机箱尺寸：19英寸标准机箱，5U高度
