小型频率源模块的设计原理

2016-10-27

频率源是电子系统（雷达、通讯、测控、导航等）的基本信号来源，主要包括固定点频频率源和合成频率源两类。

超宽带低相噪、低杂散的雷达频率合成器方案的设计和实现方案采用超低相噪模拟锁相环芯片，并采用双环环内下混频结构，通过对环路滤波器的精心设计，大幅度改善相位噪声和杂散性能，给出设计过程及测试结果。

盛铂科技SWFS系列超宽带低相噪小型频率源模块是采用锁相环技术并结合盛铂科技多年在设计开发宽带微波测试测量产品中积累的丰富经验为广大用户单独研发的通用小型频率源模块，它具有宽输出频带、快速跳频以及超低相位噪声等特点，该频率源还具有体积小、功耗低、控制方便等优点。 SWFS系列目前共有4个覆盖不同频率范围的型号，并可根据客户的特殊需求进行定制（如：输出频段、步进、点频输出等）。

实验证明该方案是成功的，如SWFS080125 8~12.5GHZ超宽带低相噪小型频率源模块达到的主要技术指标为：

输出频率8~12.5GHz，相位噪声10GHz载波-100dBc/Hz@10kHz，步进间隔1KHz。

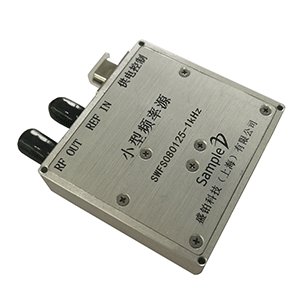

SWFS080125 8~12.5GHZ超宽带低相噪小型频率源模块

盛铂科技SWFS其他系列，满足客户多种需求：

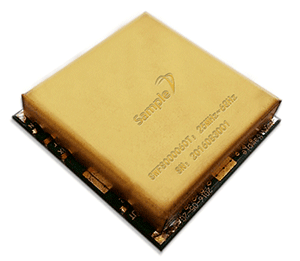

SWFS000060T表贴式25MHz~6GHz超宽带低相噪小型频率源

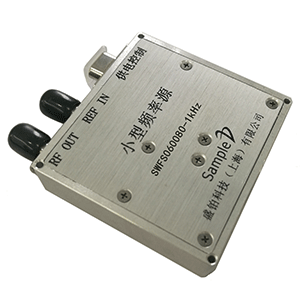

SWFS060080 6~8GHZ超宽带低相噪小型频率源模块

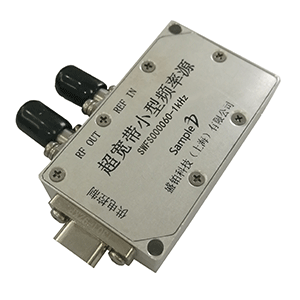

SWFS000060 25MHZ~6GHZ超宽带低相噪小型频率源模块
