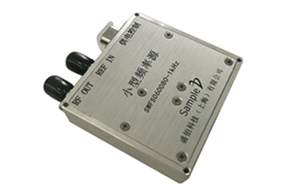

产品基本信息
- 工作频率范围：6~8GHz
- 跳频时间：最小40μs
- 相位噪声：7GHz载波-93dBc/Hz@1kHz
- 典型工作电压：+6V和+15V，对应典型工作电流：200mA和15mA
- 内部集成VCO，体积小，尺寸：50mm*47mm*12mm
- 控制接口：J30J-9ZKP & SPI
- 典型应用：测试测量、仪器仪表、RF/微波电路等
产品可按需定制，支持点频输出、不同步进输出，不同频段输出。

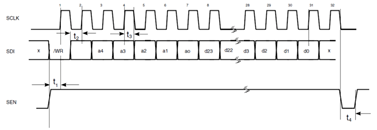

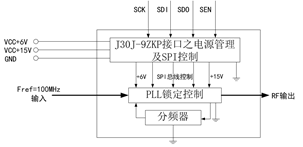

功能框图（包含SPI控制时序） ↓

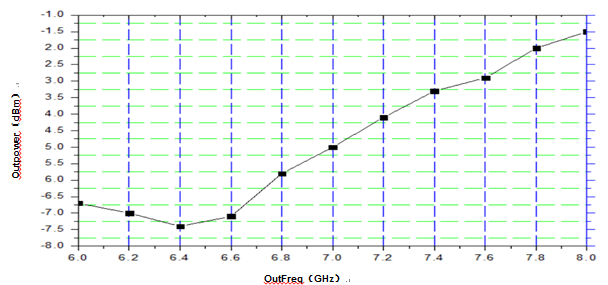

输出功率曲线 ↓
性能指标（TA = +25℃, Vcc=+6V、15V）
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
输出信号参数
|
|
输出频率范围
|
6
|
|
8
|
GHz
|
|
输出波形
|
正弦波
|
|
输出功率（含测试曲线，见前页）
|
-8
|
-5
|
0
|
dBm
|
|
频率步进
|
1
|
KHz
|
|
跳频时间
|
40
|
50
|
100
|
μs
|
|
杂散抑制
|
|
-75
|
-65
|
dBc
|
|
谐波抑制
|
|
-25
|
-20
|
dBc
|
|
Fout/2谐波抑制
|
|
-35
|
-30
|
dBc
|
|
工作电压
|
+5.5
|
+6.0
|
+6.3
|
V
|
|
+13.0
|
+15.0
|
+18.0
|
V
|
|
工作电流
|
+5.5V供电
|
180
|
200
|
220
|
mA
|
|
+15V供电
|
10
|
15
|
20
|
mA
|
|
外部参考信号
|
|
输入信号频率
|
50
|
100
|
350
|
MHz
|
|
输入信号功率
|
+0
|
+6
|
+12
|
dBm
|
|
杂散抑制
|
|
-80
|
-75
|
dBc
|
|
输入信号精度
|
±0.1
|
±0.5
|
±1
|
ppm
|
|
极限参数
|
|
工作温度范围
|
-40~+75
|
℃
|
|
储存温度范围
|
-40~+85
|
℃
|
|
VCC+6V端最大输入
|
+6.5
|
V
|
|
VCC+15V端最大输入
|
+20
|
V
|
|
最大参考输入
|
+18 dBm /+5.6Vpeak
|
|
相位噪声(dBc/Hz)*
|
|
频率
频偏
|
6GHz
典型值(最大值)
|
6.5GHz
典型值(最大值)
|
7GHz
典型值(最大值)
|
7.5GHz
典型值(最大值)
|
8GHz
典型值(最大值)
|
|
1kHz
|
-92(-90)
|
-93(-90)
|
-93(-90)
|
-92 (-90)
|
-91 (-90)
|
|
10kHz
|
-95(-95)
|
-97(-95)
|
-95 (-95)
|
-94 (-92)
|
-93(-92)
|
|
100kHz
|
-90 (-90)
|
-90(-90)
|
-91(-90)
|
-90(-90)
|
-90(-90)
|
|
1MHz
|
-118(-110)
|
-120(-110)
|
-124(-110)
|
-119(-105)
|
-121(-105)
|
备注
1、 该产品的相噪、杂散、谐波、输出功率等指标测试条件如下：
|
外部参考信号
|
|
输入参数
|
数值
|
单位
|
|
输入信号频率
|
100
|
MHz
|
|
输入信号功率
|
+13±2.0
|
dBm
|
|
频率稳定度
|
±0.1
|
ppm
|
|
相位噪声
|
-150@1kHz
|
dBc/Hz
|
|
-160@10kHz
|
dBc/Hz
|
|
-163@100kHz
|
dBc/Hz
|
|
-170@1MHz
|
dBc/Hz
|
2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；
3、参考频率的稳定度应尽可能高，以保证相位噪声良好；
4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；
5、若需要某个点频输出，则可根据用户对其他指标的要求进行定制。

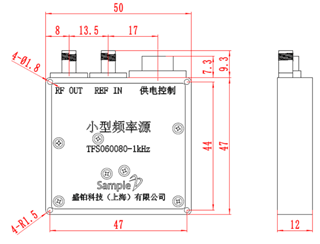

产品外形尺寸和引脚功能定义 ↓
备注：
1、单位：外形尺寸标注单位为“mm”；
2、 射频信号接口方式：
RFOUT：SMA-K
REFIN：SMA-K
3、供电和SPI控制方式：J30J-9ZKP
订货信息
型号：SWFS060080；描述：6~8GHZ超宽带低相噪小型频率源模块。
更多其他产品内容可咨询：400-621-8906
