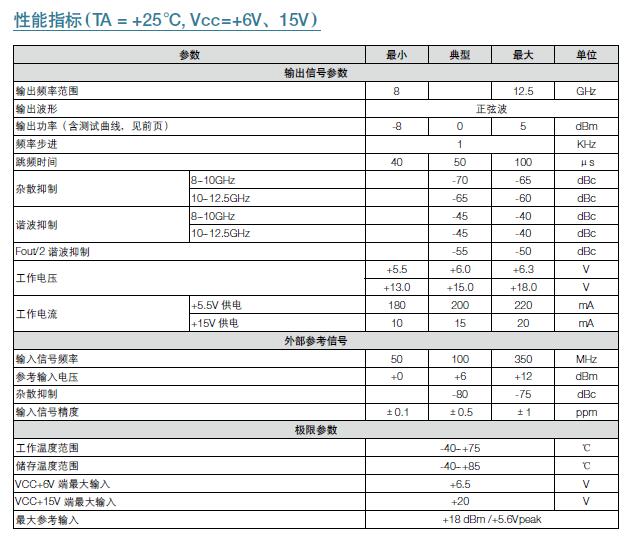

产品基本信息
- 工作频率范围：8~12.5GHz
- 跳频时间：最小40μs

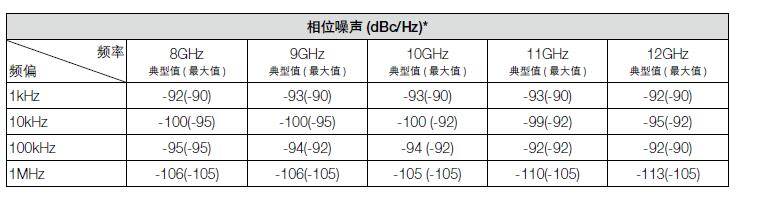

- 相位噪声：10GHz载波-100dBc/Hz@10kHz
- 典型工作电压：+6V和+15V，对应典型工作电流：200mA和15mA
- 内部集成VCO，体积小，尺寸：50mm*47mm*12mm
- 控制接口：J30J-9ZKP & SPI
- 典型应用：测试测量、仪器仪表、RF/微波电路等
产品可按需定制，支持点频输出、不同步进输出，不同频段输出。

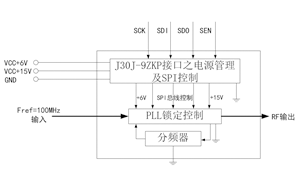

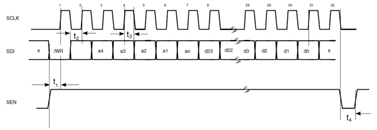

功能框图（包含SPI控制时序） ↓

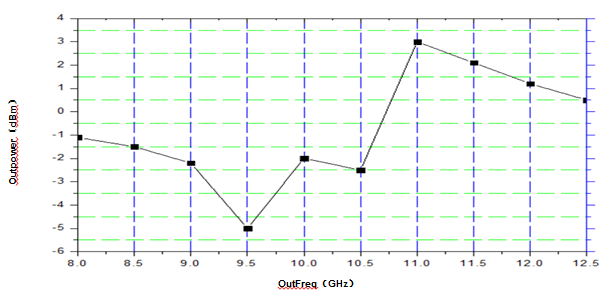

输出功率曲线↓
备注
1、 该产品的相噪、杂散、谐波、输出功率等指标测试条件如下：
|
外部参考信号
|
|
输入信号频率
|
100
|
MHz
|
|
输入信号功率
|
+13±2.0
|
dBm
|
|
频率稳定度
|
±0.1
|
ppm
|
|
相位噪声
|
-150@1kHz
|
dBc/Hz
|
|
-160@10kHz
|
dBc/Hz
|
|
-163@100kHz
|
dBc/Hz
|
|
-170@1MHz
|
dBc/Hz
|
2、上述相位噪声均是在参考频率100MHz，鉴相频率50MHz时测得；
3、参考频率的稳定度应尽可能高，以保证相位噪声良好；
4、外部参考环境干扰大或所提供的参考频率指标较差，则所得相位噪声和杂散抑制也会相应变差；
5、若需要某个点频输出，则可根据用户对其他指标的要求进行定制。

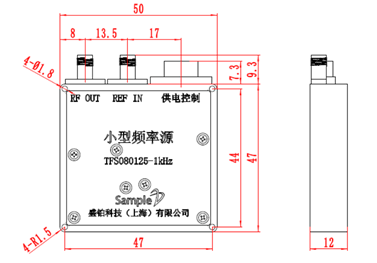

产品外形尺寸和引脚功能定义↓
备注：单位：外形尺寸标注单位为“mm”。
订货信息
型号：SWFS080125；描述：8~12.5GHZ超宽带低相噪小型频率源模块。
更多其他产品内容可咨询：400-621-8906
