低噪声放大器(Iow-noise amplifier，简称LNA)，是噪声系数很低的放大器。一般用作各类无线电接收机的高频或中频前置放大器（比如手机、电脑或者iPAD里面的WiFi），以及高灵敏度电子探测设备的放大电路。这些设备后期的处理都是基于LNA放大后的信号进行的，所以低噪声的模拟放大器在产品设计中至关重要。
在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，LAN致力于减小这种噪声。由放大器所引起的信噪比恶化程度通常用噪声系数 F来表示。
理想放大器的噪声系数 F=1（0分贝） ，其物理上的意义是输出信噪比等于输入信噪比。

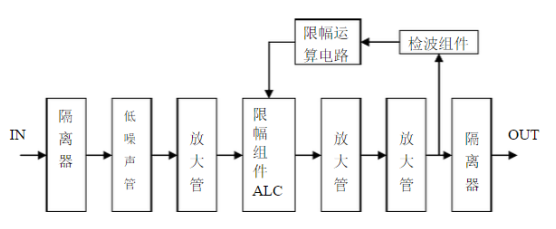

图一 低噪声放大器原理结构图↑

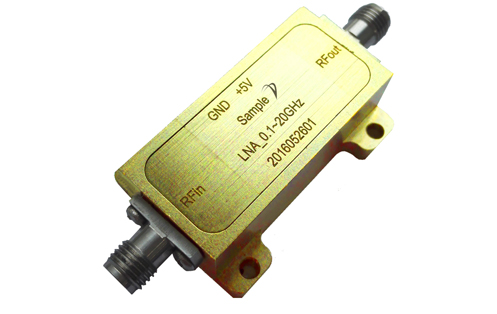

以我公司研发的 SWLNA0012031超宽带低噪声放大器模块为例，说明低噪声放大器的设计方案和研制过程：
.jpg)
技术指标：增益大于31dB，噪声系数不大于2.2 dB，工作频率0.1- 20GHZ，输入回波损耗/输出回波损耗15dB。

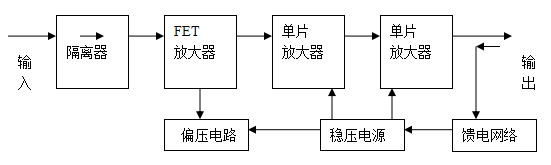

根据以上要求做出设计方案如下：低噪声放大器分为三级放大结构（如图2），
图二 低噪声放大器设计方案↑
根据以上结构计算所得总增益满足要求大于31dB。
总噪声系数=F0+(F1-1)/G0+(F2-1)/G1+(F3-1)/G2<2.2 dB，满足要求。
