盛铂科技发布SWFS系列25MHz~12.5GHz超宽带低相噪小型频率源模块
2016-09-27
中国知名微波测试设备供应商Sample（盛铂科技）于2016年9月宣布其之前用于自身微波测试仪器的SWFS系列超宽带低相噪小型频率源模块通用版本正式对用户开放销售。
盛铂科技SWFS系列超宽带低相噪小型频率源模块是采用锁相环技术并结合盛铂科技多年在设计开发宽带微波测试测量产品中积累的丰富经验为广大用户单独研发的通用小型频率源模块，它具有宽输出频带（25MHz~12.5GHz）、快速跳频（最小30μs）以及超低相位噪声（1GHz载波-110dBc/Hz@10KHz）等特点，该频率源还具有体积小、功耗低、控制方便等优点。
SWFS系列目前共有4个覆盖不同频率范围的型号，并可根据客户的特殊需求进行定制（如：输出频段、步进、点频输出等）。
|
|

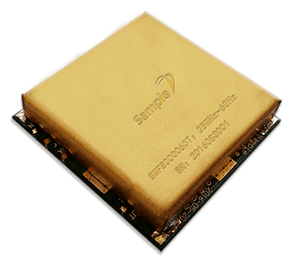

SWFS000060T
|

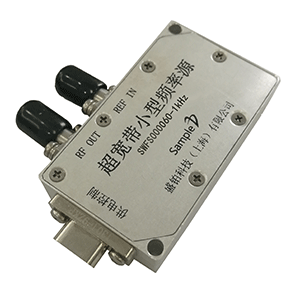

SWFS000060
|
SWFS060080
|

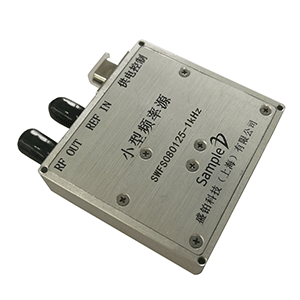

SWFS080125
|
单位
|
|
输出频率范围
|
0.025~6
|
0.025~6
|
6~8
|
8~12.5
|
GHz
|
|
最大输出功率
|
5
|
5
|
0
|
5
|
dBm
|
|
频率步进
|
1
|
1
|
1
|
1
|
KHz
|
|
跳频时间
|
30
|
30
|
40
|
40
|
μs
|
|
杂散抑制
|
-75
|
-75
|
-75
|
-70
|
dBc
|
|
谐波抑制
|
-20
|
-20
|
-25
|
-45
|
dBc
|
|
相位噪声@1KHz
|
-130
|
-130
|
-93
|
-93
|
dBc/Hz
|
|
工作电压
|
6
|
6
|
6
|
6
|
V
|
|
工作电流
|
180
|
180
|
200
|
200
|
mA
|
|
尺寸
|
35*35*6
|
48.5*28.5*12
|
50*47*12
|
50*47*12
|
mm
|
|
备注
|
表贴式
|
模块式
|
模块式
|
模块式
|
|
SWFS系列主要技术指标（TA = +25 ℃）：
该系列产品之前已在盛铂科技推出的多款微波测试仪器上得到了广泛的验证，其主要特点是以仪器级的性能提供25MHz~12.5GHz的纯净信号，并且收高低温度变化的影响不大，这对于有严苛的使用环境且对频率源信号性能有较高要求的应用尤其关键。
