返回 低噪放LNA设计原理框图

2016-09-07

一个完整的低噪放电路可以分成 4 个部分：偏置电路、输入匹配、放大电路以及输出匹配。输入匹配与输出匹配影响着 LNA 的噪声系数、增益以及 P-1。

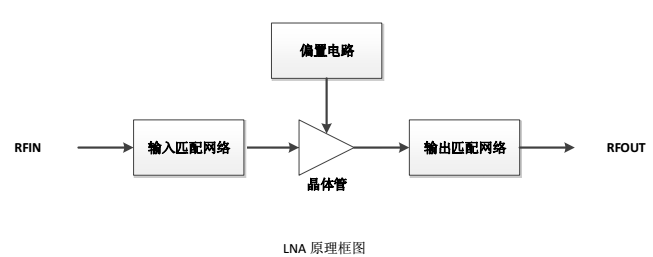

LNA原理框图

低噪声设计部分：

系统总的噪声系数可以通过单级噪声系数和増益计算。
根据噪声系数的级连公式，F=F1+(F2-1)/G1+(F3-1)/G1G2+(F4-1)/G1G2G3+..... ，其中F为各级放大器的噪声系数，G为各级放大器的资用增益，（注意不是传输增益）。当G1较大时，级联系统的噪声系数主要由第一级和第二级所决定。具有低噪声和高增益的第一级和第二级放大器的设计是整个低噪声放入器设计的难点。

所以，各类低噪放模块在第一级采用噪声系数好的放大器，ALC限制必须放在第二级放入器后面。

转载文章请注明出处，本文出自低噪放LAN专家盛铂科技。
