LNA低噪放设计原理及应用
2016-09-06
LNA(Iow-noise amplifier，简称LNA) 即
低噪声放大器，是噪声系数很低的放大器。一般用作各类无线电接收机的高频或中频前置放大器（比如手机、电脑或者iPAD里面的WiFi），以及高灵敏度电子探测设备的放大电路。这些设备后期的处理都是基于
LNA放大后的信号进行的，所以
低噪声的模拟放大器在产品设计中至关重要。
在放大微弱信号的场合，放大器自身的噪声对信号的干扰可能很严重，LAN致力于减小这种噪声。由放大器所引起的信噪比恶化程度通常用噪声系数 F来表示。
理想放大器的噪声系数 F=1（0分贝） ，其物理上的意义是输出信噪比等于输入信噪比。

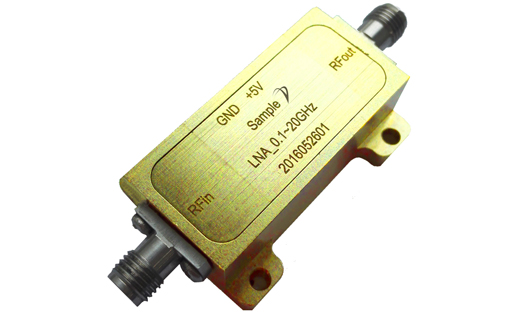

性能指标（TA = +25 oC ,50Ω system, Vcc=+5V）
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
工作频率 |
0.1- 20 |
GHz |
|
增益 |
|
31 |
|
dB |
|
带内平坦度 |
|
±1 |
|
dB |
|
噪声系数 |
|
2.2 |
3.9 |
dB |
|
输出1dB压缩点 |
+9 |
+11 |
+12 |
dBm |
|
OIP3 |
+21 |
+22 |
+24 |
dBm |
|
反向隔离度 |
|
70 |
|
dB |
|
输入回波损耗 |
|
15 |
|
dB |
|
输出回波损耗 |
|
15 |
|
dB |
|
电流 |
|
138 |
|
mA |
LNA广泛应用于：微波/射频电路、雷达系统、 测试测量、无线/光通信、 电子战、卫星通信、无人机系统等领域。
转载文章请注明出处，本文出自低噪放LAN专家盛铂科技，电话：400-621-8906。
