        频率源作为测试和射频微波系统中的一个重要基础模块，在很多系统中发挥着非常重要的作用，比如，随着移动通信的飞速发展，对接收系统的灵敏度要求日益提高，使得同一传输信道内可能存在很多不同频率的信号，如果传输线或连接传输线的射频同轴连接器及其他无源器件的特性不良，就可能会在不同频率之间产生无源交调信号(Passive intermodulation／PIM)，结果使有效的传输信号发生畸变，产生噪声和杂波，影响信号传输速率及接收机的灵敏度。本文分析了频率源在PIM测试中作为本振模块的主要作用，对无源器件的设计、生产制造以及通信系统中的选用有积极的指导意义和参考价值。

      因基站和接收机对无源交调信号的要求比较严格，其对测试系统的要求也相对较高，首先要保证测试系统自身所产生的交调信号很小，这样才能满足测试要求。一般要求测试系统的交调信号至少要比被测器件的要求值小10dB。比如要测试一款塔顶放大器产品，其3阶交调信号要求小于-110dBm，那么测试系统就必须要小于-120 dBm才能满足测试要求。其次，要保证系统的稳定性。只有测试系统自身的稳定性高，才能保证测试结果的可靠性。

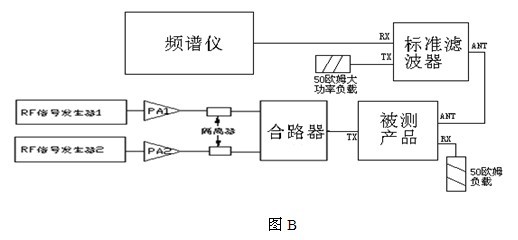

     如图B所示是一个典型的 双工器上行频带内无源交调信号测试的框图：

 测试台各部件的作用:

     1、频率源（本振）： 产生主信道信号。

     2、功率放大器： 对信号发生器所产生主信道信号进行功率放大。

    3、 隔离器：     信号单向传输，避免因开路或其他情况造成信号反射而损坏其他设备。

    4、 合路器：     对从隔离器出来的两路大功率信号合成到一个端口输出.

    5、 被测产品：   需要测试的产品。

     6、标准滤波器： 将主信道信号和互调信号进行分离。

     7、大功率负载： 将大功率的主信道信号消耗掉。

    8、 频谱仪：     对交调信号的频谱和功率进行分析。

     在这个测试系统中，频率源和标准滤波器是最主要的部件，其自身的交调信号的大小会影响整个测试系统的性能，必须加强维护和检查其稳定性。对功放的输出功率也是在连接合路器和被测器件的射频电缆的输出端口进行校准，其功率一般应达到43dBm~ 47dBm，如果功率太小，则被测器件的交调信号也会很小，无法反映器件在实际使用过程中的真实情况。

     在现代计算机和工业控制很发达的情况下，已经有国外的厂商做除了全自动的交调信号测试分析系统，其性能也完全满足各滤波器、电缆、塔顶放大器对交调信号测试的要求，但其价格也比较昂贵，对一些小的生产制造企业来说还无法接受。但这些企业为满足客户对产品无源交调的要求，也可以按照测试要求自行搭建该测试系统。

     总之，无源交调是通信领域里一个非常重要的参数，如何最大程度的降低交调信号对通信系统所带来的不利影响是研究人员面临的一个新课题。本文仅是作者以前实际工作中的一些心得，仅供业界同行交流和参考。
