盛铂科技微波信号源：固定频点、矢量调制、多通道相参全系列
2026-09-21
在射频微波测试与系统集成领域，盛铂科技围绕高性能微波信号生成，构建了覆盖固定频点、矢量调制、多通道相参三大方向的产品矩阵，分别对应PDROUxxxx系列锁相介质振荡器（点频源）、APVSG系列矢量调制信号发生器，以及APMS系列多通道相参微波信号发生器。三款产品定位互补，共同构成了从“超低相噪固定频率”到“复杂调制与实时波形回放”，再到“多通道相位相干合成”的完整解决方案。

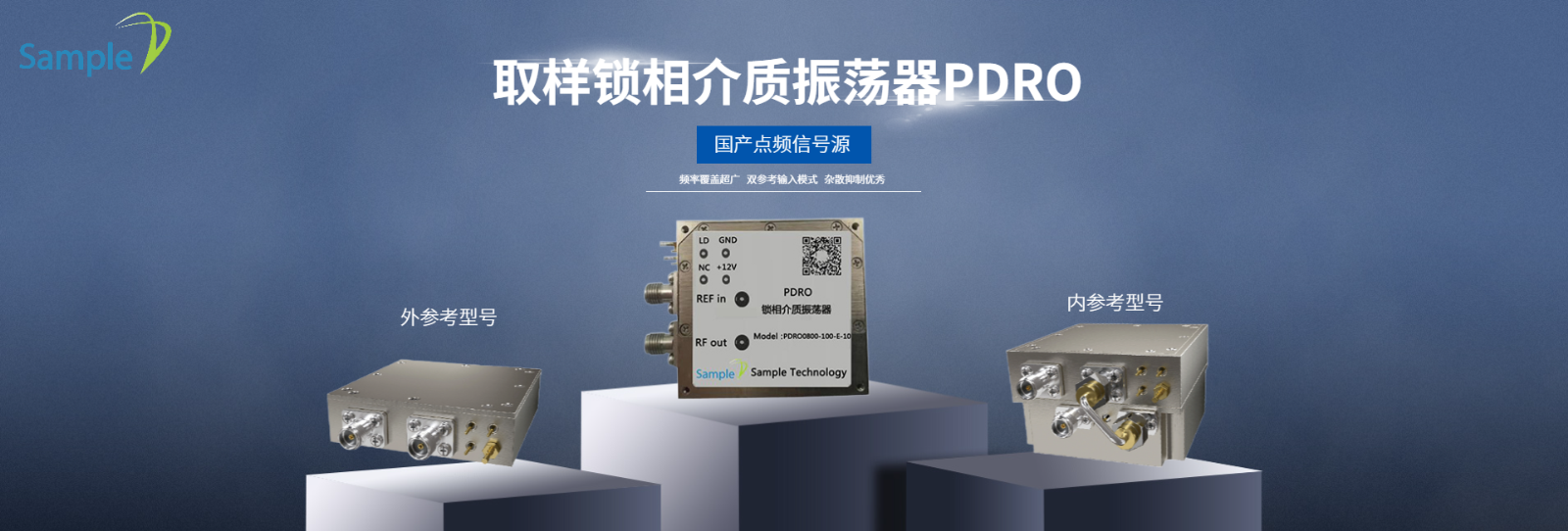

PDROUxxxx系列是盛铂科技面向超低相位噪声应用推出的锁相介质振荡器（点频源），输出频率范围覆盖1GHz至44GHz（可定制至75GHz高频），可在该范围内实现基于外参考频率整数倍的任意固定频率高质量信号输出。其核心架构通过双环取样锁相和低相噪阶跃二极管实现取样鉴相，将微波介质产生的振荡频率进行锁定，从而获得优异的相噪特性。
在关键指标上，PDROUxxxx系列表现突出：10GHz输出时相位噪声可达-99dBc/Hz@100Hz、-132dBc/Hz@10kHz；系统相位噪声基底在100Hz处≤-140dBc/Hz，1kHz处≤-170dBc/Hz，10kHz处≤-180dBc/Hz。输出功率≥+10dBm，杂散≥70dBc，谐波≥20dBc。盛铂科技提供内参考和外参考两种型号选择。
该系列的超低相位噪声特征尤其适合作为高精度高速ADC/DAC时钟使用，也可集成到各种高性能微波组件、无线接收机、数字采集等系统中。订货编码为PDROUxxxx-xxx-x-10，其中输出频率必须为参考输入的整数倍，参考输入频率可选80MHz、100MHz或120MHz，E表示外参考输入，I表示内参考。

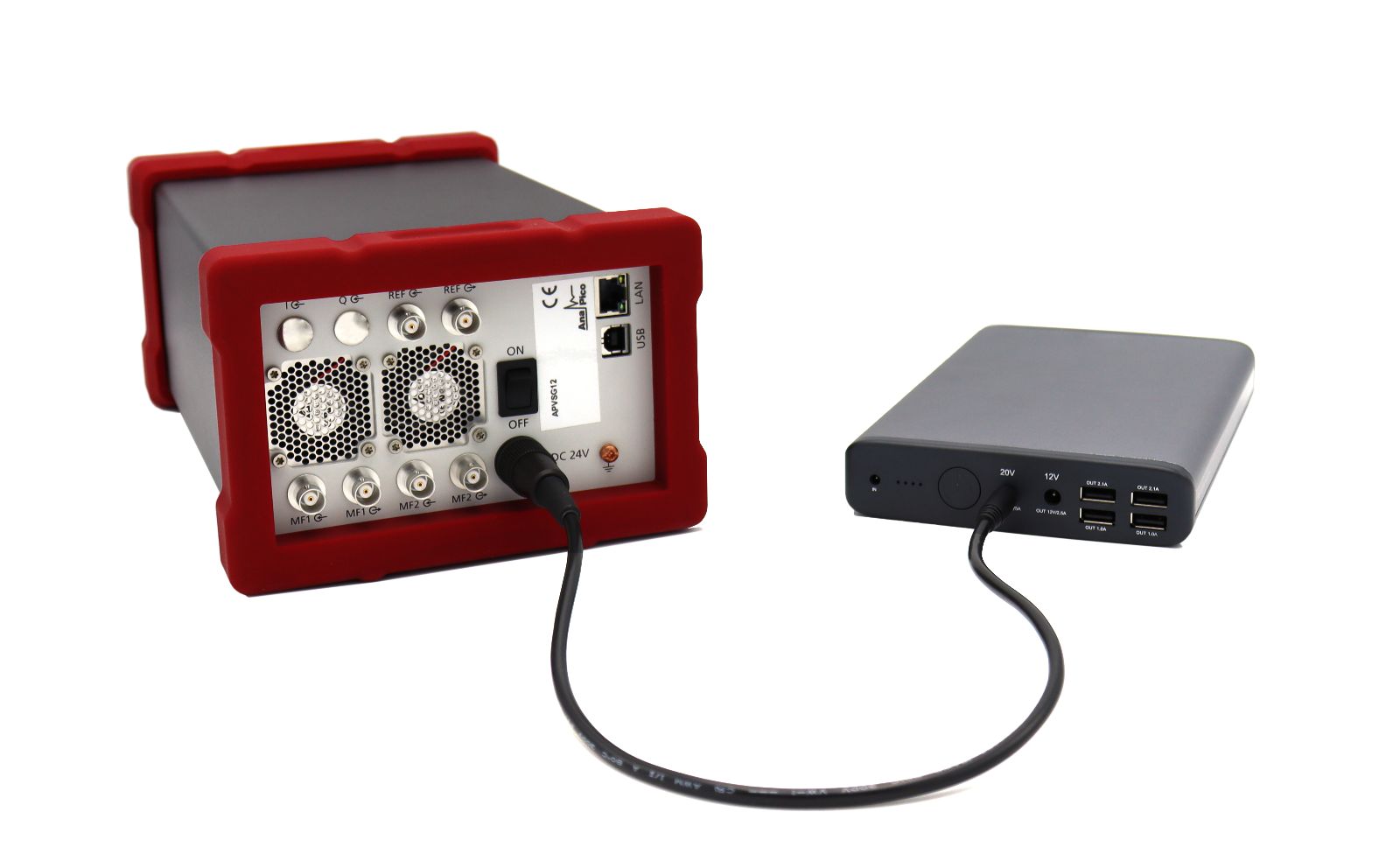

APVSG系列矢量调制信号发生器面向需要复杂调制和高速波形回放的应用场景，输出频率范围从100kHz分别至4、6、12、20或40GHz，具有0.001Hz分辨率和400MHz射频调制带宽。该系列采用以500MHz采样率运行的双任意波形发生器（AWG）生成I/Q信号，内置对常见矢量调制方案的支持，并可直接向信号路径注入加性高斯白噪声（AWGN）。
在信号纯度方面，APVSG系列相位噪声可达-145dBc/Hz@1GHz，20kHz偏移，具备低杂散和出色的谐波表现，同时提供优异的EVM和ACPR性能。调制能力上，该系列支持4096QAM高阶调制，完整的内置模拟调制（AM、FM、PM、脉冲），超窄脉冲串（<5ns）、线性和非线性脉冲频率啁啾，以及FSK、PSK、ASK、QAM等数字调制方案。其200ns以下的高速跳频和扫频能力（更新频率、功率和相位的速度）使其能够胜任快速变化的测试需求。
APVSG系列还具备强大的灵活性：内部RAM可存储512MS（每个I/Q样本32位）的IQ数据，内部AWG可在用户触发时播放RAM的选定部分；支持外部高速FCP接口以高达500MB/s的速率进行I/Q数据流实时波形回放；APVSG GUI支持来自不同供应商的数据格式；外部microSD卡提供安全性保障。主要应用包括紧凑型超高性能矢量信号发生器和IQ数据流回放、用于相位阵列和天线波束成形的相位相干可编程输出配置、直接用于量子Qbit脉冲码型信号的生成，以及用于雷达、电子战（EW）和天线测试的复杂信号环境。

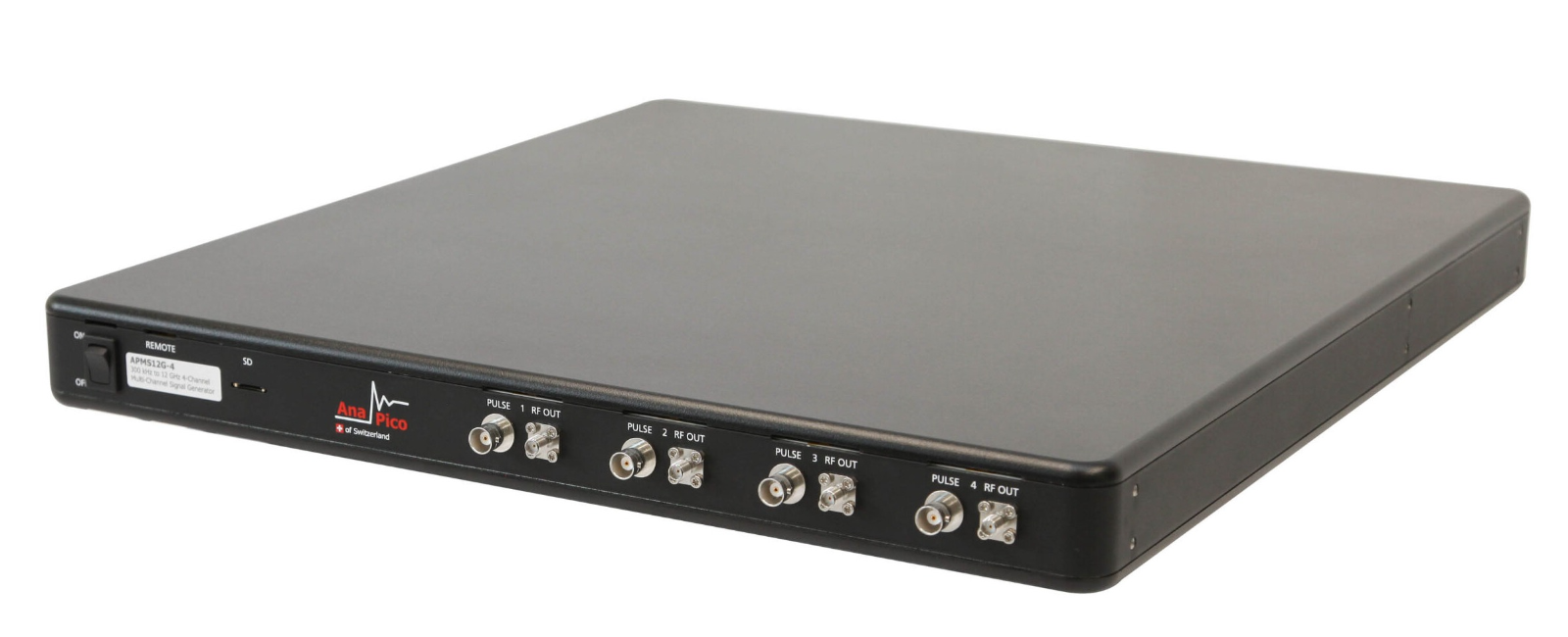

APMS系列多通道相参微波信号发生器面向需要多通道相位相干输出的应用，可在1U机箱中提供多达4个单独可控但保持相干关系的微波信号输出通道。频率范围为300kHz至6、12、20、33或40GHz，输出功率范围为-80dBm至+25dBm。每个通道可以在频率、相位和幅度上单独设置，所有通道都包括标准的脉冲调制功能，同时幅度、频率和相位调制功能可作为选件添加。
在性能方面，APMS系列具有出色的相位噪声、良好的杂散和谐波限制能力，以及25μs的频率切换速度。高稳定性OCXO内部参考提供了出色的频率精度和稳定性。该系列可灵活接收1至250MHz的外部参考信号和3GHz的高频率时钟，从而实现出色的相位稳定性和不同设备通道之间的相干性。这使得APMS系列非常适合用于相位阵列和天线波束成形、量子计算多通道控制、雷达和电子战多通道信号模拟等需要严格相位关系的场景。
四、三系列协同：从固定频点到复杂调制的完整覆盖
盛铂科技这三条产品线在应用上形成了清晰的互补关系。PDROUxxxx系列以极低相位噪声和固定频点为主要优势，适合作为高性能时钟源和本振源；APVSG系列以矢量调制和高速波形回放为主要能力，适合需要复杂信号环境和调制分析的测试场景；APMS系列以多通道相参和快速切换为主要特点，适合相控阵、量子计算等多通道协同应用。三者共同覆盖了从“纯净固定频率”到“复杂调制信号”再到“多通道相干合成”的完整需求谱系，为微波毫米波测试与系统集成提供了灵活而完整的选择。
对于需要超低相噪固定频点的用户，PDROUxxxx系列是理想选择；对于需要矢量调制和实时波形回放的用户，APVSG系列提供了高达400MHz调制带宽和200ns跳频速度的强悍性能；对于需要多通道相位相干输出的用户，APMS系列则在1U机箱内实现了多达4通道的相干信号生成。盛铂科技通过这三条产品线，展现了其在微波信号源领域的完整技术布局和系统级解决能力。
