描述:

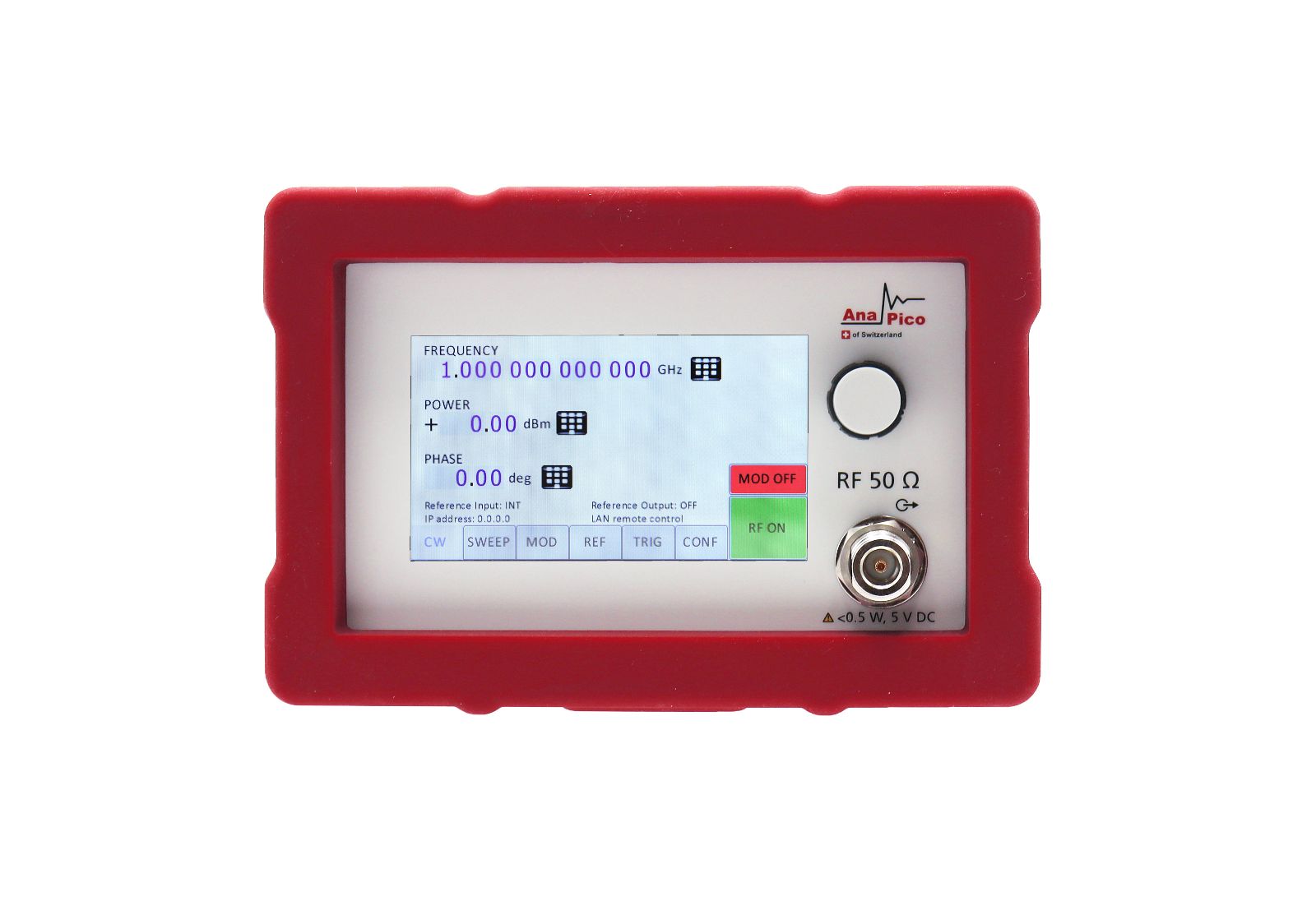

APVSG是一种超快速切换矢量调制信号源，覆盖10 MHz至40 GHz的连续频率范围。标准的APVSG可实现出色的超快速CW频率扫描，线性调频，脉冲内调制，脉冲整形，而且相位噪声非常低。高性能内部I / Q调制器可实现定制的调制波形并支持专用的调制方案，包括航空电子调制（如VOR / ILS，MODE S或DME）。该设备可以通过触摸屏轻松控制，也可以使用标准SCPI命令语言通过以太网和USB进行远程访问。提供了PC图形用户界面（GUI）来控制设备，并提供易于使用的界面来上载预先计算的IQ数据文件。GUI支持各种文件格式。
主要功能：
· 大信号带宽：使用两个任意波形发生器来产生带宽为500 MHz的I / Q信号。该发生器具有对通用矢量调制方案的内置支持，并且为将加性高斯白噪声（AWGN）受控注入信号路径提供了直接支持。
· 出色的调制信号纯度：最低的相位噪声（在1 GHz载波和20 kHz偏移下为-145 dBc / Hz），低杂散和出色的谐波抑制
· 出色的EVM和ACPR性能
· 内置模拟调制，例如AM，FM，PM，脉冲
· 超窄脉冲序列（<5 ns），线性和非线性脉冲频率线性调频
· 内置数字调制方案，例如FSK，PSK，ASK，QAM
· 超快速跳频和扫频功能（在200 ns以下更新频率，功率和相位）
· 强大的触发系统，包括多个标记和输入触发。
· 快速控制端口（FCP）（并行BCD接口），用于快速外部信号控制
· 安全性：可用外部microSD
主要应用包括：
· 紧凑型超高性能矢量信号发生器IQ数据流
· 相干和天线波束成形的相干独立可编程多输出配置
· 用于雷达，电子战（EW）和天线测试的复杂信号环境仿真
· 量子计算和量子通信
规格:
|
频率范围
|
0.01至4、6、20或40 GHz
|
|
频率分辨率
|
0.001Hz
|
|
输出功率
|
-60至+20 dBm
|
|
切换速度
|
200ns（列表模式）
|
|
1 GHz时的相位噪声：@10 Hz
|
-90dBc/Hz
|
|
1 GHz时的相位噪声：@1 kHz
|
-132dBc/Hz
|
|
1 GHz时的相位噪声：@20 kHz
|
-144dBc/Hz
|
|
1 GHz时的相位噪声：@100 kHz
|
-148dBc/Hz
|
|
遥控
|
以太网，GPIB，USB（SCPI v1999）
|
|
调制
|
FSK，PSK，ASK，QAM，I / Q，脉冲，脉冲序列，脉冲线性调频脉冲，宽带FM / PM
|
|
扫描
|
复杂列表，频率/功率/相位
|
|
尺寸（宽x长x高），重量
|
173.6 x 291.7 x 116.9毫米[6.83 x 11.48 x 4.60英寸]，2.5千克
|
特征：
•出色的相位噪声性能和超低杂散
•超快速切换和跳频（<200ns切换时间）
•500 MS IQ数据速率，高达256 MS深度内部回放存储器
•支持各种数字调制（PSK，FSK，FSK，QAM ）
•量子计算机实验系统
应用：
•任意I / Q波形回放
•雷达信号模拟
•量子计算
•接收机测试
•航空电子调制仿真
•高速天线测试
选件：
|
LN
|
优化相噪和频率稳定性
|
|
UFS
|
超快的切速
|
|
FCP
|
快速控制端口
|
|
MOD
|
模拟调制能力
|
|
IVM
|
内部数字调制
|
|
PE4
|
电子步进衰减器
|
|
AVIO
|
航空电子调制（DME，VOR，ILS）
|
|
VREF
|
可变外部参考
|
|
FLASH
|
MicroSD卡插槽，用于可移动microSD
|
|
WE
|
额外延长一年保修（标准：2年）
|
|
EIQ
|
外部模拟IQ输入
|
|
ReCal
|
重新校准
|
|
BAG
|
AnaPico便携包
|
|

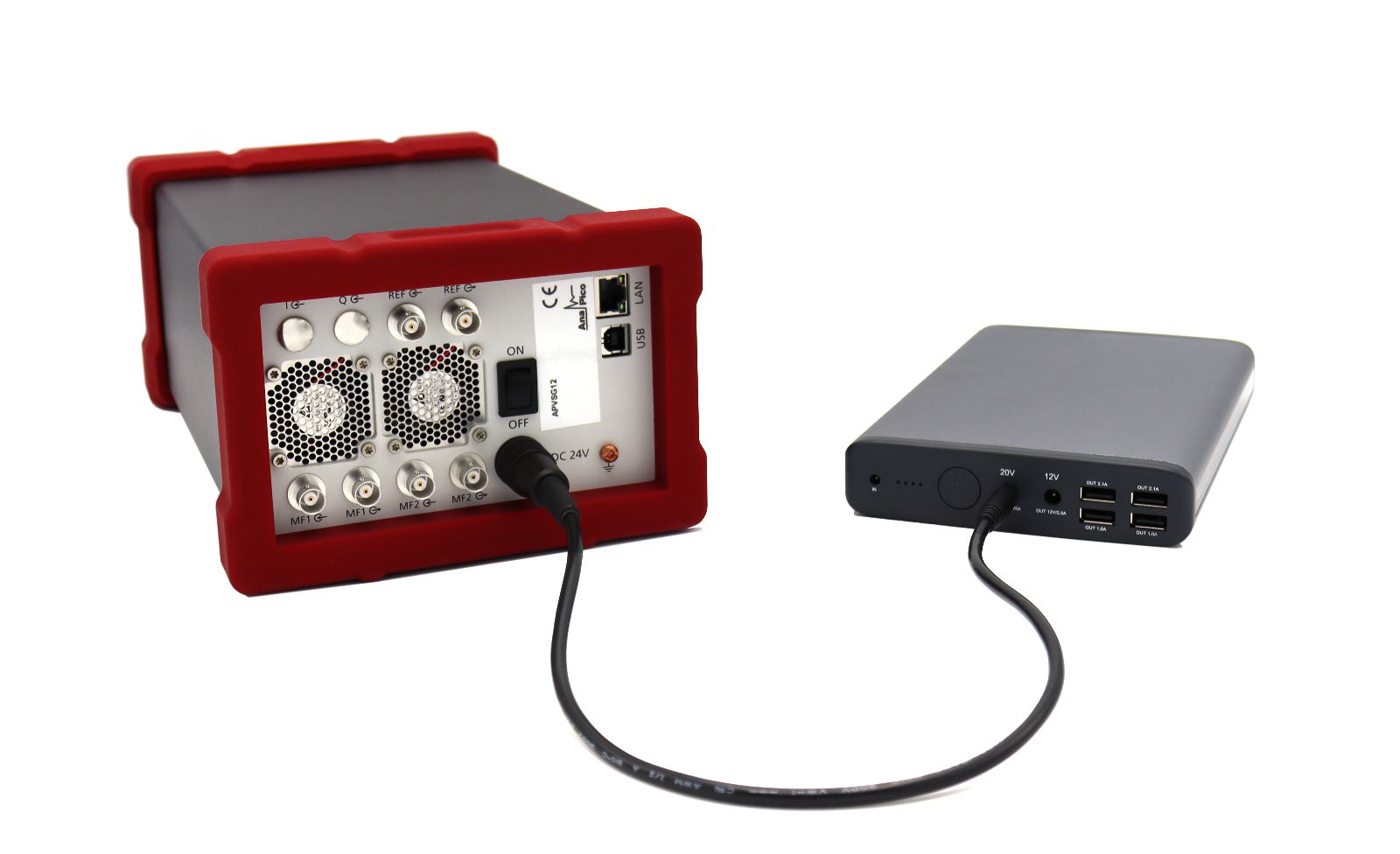

EB
|
外部电源适配器电缆
|
|
APVSG04
|
0.01 GHz至4 GHz
|
|
APVSG06
|
0.01 GHz至6 GHz
|
|
APVSG20
|
0.01 GHz至20 GHz
|
|
APVSG40
|
0.01 GHz至40 GHz
|
