脉冲雷达的发射功率：脉冲功率（峰值功率）与平均功率
2026-09-30
在脉冲雷达系统中，发射功率是决定探测距离和目标检测能力的核心参数。与连续波雷达不同，脉冲雷达以“开-关”方式工作：在极短的脉冲持续时间内输出高功率电磁波，随后进入较长的接收等待期。这种工作模式催生了两个既相互关联又截然不同的功率参数——脉冲功率（峰值功率） 和平均功率。理解二者的物理含义、数学关系及测量方法，对于雷达系统的设计验证、性能评估和维护测试都至关重要。

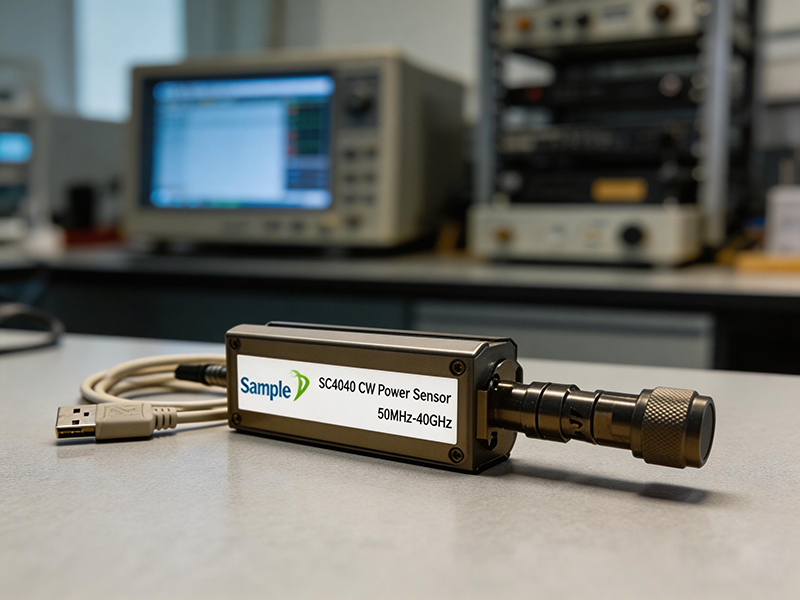

盛铂科技SCP4040平均功率计探头
一、脉冲功率与平均功率的定义
脉冲功率（Peak Power），也称峰值功率，是指雷达发射机在脉冲导通期间输出的最大功率值。它代表了雷达的“瞬时”发射能力，是决定雷达能否探测到远距离目标的关键因素。对于理想的矩形脉冲，脉冲功率在脉冲持续期内保持恒定；而对于实际脉冲，由于调制器特性或行波管等器件的非理想响应，脉冲顶部可能存在过冲、倾斜或振铃现象。
平均功率（Average Power），则是在一个完整的脉冲重复周期内对功率的时间积分平均值。由于雷达发射机大部分时间处于关断状态，平均功率通常远低于脉冲功率。平均功率决定了雷达系统的热耗散、电源容量需求以及发射机的长期可靠运行能力——电源和冷却系统的设计必须能够承受平均功率产生的热负荷，而不仅仅是脉冲功率的瞬时峰值。
二、两者的数学关系：占空比
脉冲功率与平均功率之间通过占空比（Duty Cycle） 相互关联。占空比定义为脉冲宽度（PW）与脉冲重复周期（PRT）的比值：
D = PW / PRT = PW × PRF
其中PRF为脉冲重复频率。由此可得基本关系式：
P_avg = P_peak × D
以dBm单位表示，平均功率比脉冲功率低约10log(D) dB。例如，当占空比为1%时，平均功率比峰值功率低20 dB；当占空比低至0.001%时，平均功率比峰值功率低50 dB。这意味着低占空比信号的峰值测量对仪器的动态范围和噪声性能提出了严苛要求。
三、传统方法的局限：平均功率推算峰值功率
在峰值功率计普及之前，脉冲功率的测量通常采用“平均功率+已知占空比”的间接推算方法。这种方法仅对理想的矩形脉冲信号有效。当脉冲形状偏离理想矩形时——例如存在过冲、振铃、上升/下降时间非零、脉冲顶部倾斜或下垂——基于平均功率和标称占空比的推算结果会产生显著误差。过冲和振铃会被平均化而“消失”在平均功率读数中，导致推算的“脉冲功率”并非真实的峰值功率。
此外，传统方法要求占空比精确已知且保持恒定。对于采用复杂调制或脉冲压缩技术的现代雷达信号，占空比可能动态变化，使得推算方法的适用性进一步受限。对于超低占空比信号，平均功率可能比峰值功率低50 dB以上，任何测量误差都会在dB换算中被显著放大。
四、直接测量脉冲功率：峰值功率计的优势
现代峰值功率计采用高速采样ADC和FPGA信号处理架构，能够直接捕获并还原被测脉冲的检波包络波形。以盛铂科技SPP5000系列为例，其内置等效24 Bit高速采样ADC，配合FPGA的新一代脉冲高速信号处理方式，可以完美不失真还原被测信号的检波包络。这种直接测量方式带来了几个关键优势：
第一，真实峰值捕捉。 峰值功率计可以精确测量脉冲顶部的最高功率点，不受脉冲形状畸变的影响，提供真实的峰值功率读数。
第二，时域参数提取。 峰值功率计不仅能测量功率，还能同时获取脉冲宽度、上升时间、下降时间、脉冲周期和占空比等时域参数，对评估发射机性能和诊断脉冲畸变问题具有重要价值。
第三，门控测量能力。 通过设置时间门，峰值功率计可以仅对脉冲的有效部分进行测量，排除关断期间的噪声和干扰。SPP5000系列最小可测脉宽≤300 ns，上升时间≤100 ns，时间分辨率达12 ns，视频带宽10 MHz，能够满足大多数脉冲雷达信号的测量需求。
五、功率测量实践中的选择
在实际的脉冲雷达功率测量中，选择平均功率计还是峰值功率计，取决于被测信号的特性和测量目标。
对于理想或近似理想的矩形脉冲信号，平均功率计配合已知占空比进行推算是一种经济有效的方案。盛铂科技SCP4000系列连续波平均功率计具有-57 dBm至+20 dBm的宽动态范围和4 kHz至40 GHz的频率覆盖，适用于此类场景。
对于形状复杂、存在畸变或占空比变化的脉冲信号，直接使用峰值功率计是更可靠的选择。盛铂科技SPP5000系列具备脉冲信号与连续波信号双重测量能力，覆盖50 MHz至40 GHz频率范围和-20 dBm至+20 dBm动态范围，能够提供真实峰值功率、脉冲波形和完整的时域参数。

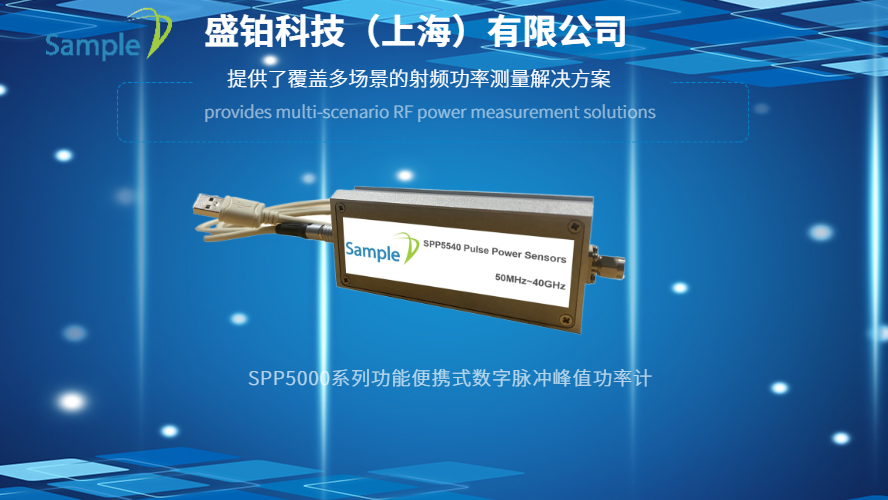

盛铂SPP5000系列脉冲峰值功率计
对于超低占空比信号，峰值测量几乎是唯一可行的方案。当平均功率比峰值功率低40 dB以上时，平均功率计的动态范围可能不足以准确捕捉信号，而峰值功率计可以“聚焦”在脉冲导通期间进行测量，避开关断期间的噪声影响。
此外，无论采用哪种测量方式，时间对齐与触发设置都至关重要。峰值功率计需要正确的触发设置来捕获脉冲事件，门控参数的设置需要与脉冲时序精确对齐，以确保仅对脉冲的有效部分进行测量。
结语
脉冲功率和平均功率是脉冲雷达发射功率的两个基本维度，分别刻画了雷达的“瞬时能力”和“持续能力”。占空比作为连接二者的桥梁，在理想条件下提供了便捷的换算关系。然而，真实世界的脉冲信号往往偏离理想矩形，这使得直接峰值测量成为更可靠的选择。现代峰值功率计通过高速采样和数字信号处理技术，不仅能够精确测量真实峰值功率，还能同时提供脉冲宽度、上升时间等丰富的时域参数，为雷达系统的研发、验证和维护提供了完整而准确的功率测量手段。
