小型化频率源（本振）模块：体积缩小，性能不妥协的秘诀
2026-07-10
在微波与射频系统日益向集成化、便携化发展的现在，“小体积”与“高性能” 似乎成了一对难以调和的矛盾。尤其对于频率源模块——系统的“心脏”，缩小尺寸往往意味着相位噪声恶化、杂散增加或功耗攀升。
秘诀一：双环取样锁相，从架构上为小型化“瘦身”
传统锁相介质振荡器为实现极低相噪，常采用复杂的多层鉴相与倍链结构，导致电路板面积居高不下。
盛铂科技PDROUxxxx系列点频源另辟蹊径，采用双环取样锁相 + 低相噪阶跃二极管取样鉴相方案。该架构无需繁复的倍频链路和多个分立鉴相器，仅通过巧妙的取样锁定机制，即可将微波介质振荡频率牢牢锁定于外参考的整数倍。相比传统整数分频锁相环，其环路滤波器更简洁、外围元件更少，从底层架构上为模块“瘦身”，同时避免了多级倍频引入的额外噪声。
秘诀二：极低相位噪声基底，让“小尺寸”无惧“近端恶化”
小型化频率源（本振）模块最易出现的问题是近端相位噪声恶化——电源耦合、振动敏感、腔体压缩等因素都会在窄带内引入多余抖动。

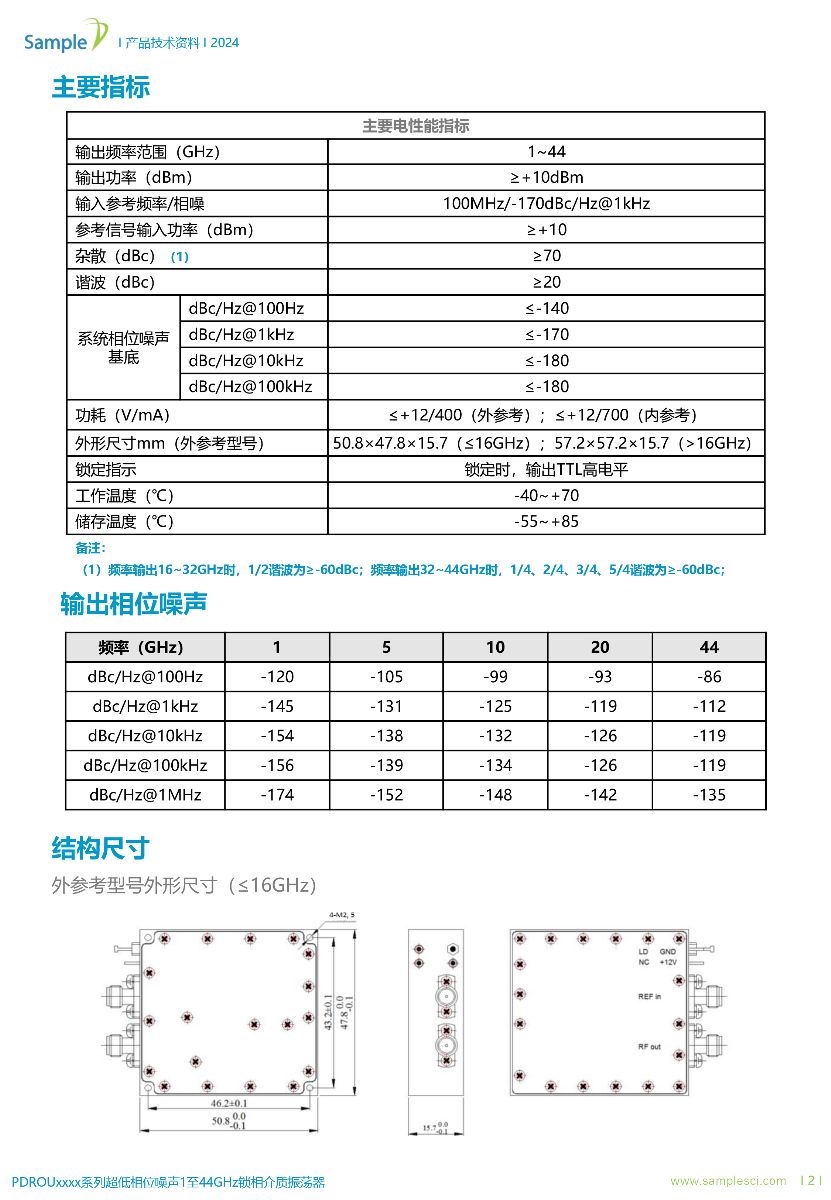

而该固定点微波源系列在10GHz输出时， 100Hz偏移处相位噪声典型值达-99dBc/Hz，10kHz处低至-132dBc/Hz，并具备系统相位噪声基底≤-140dBc/Hz@100Hz、≤-170dBc/Hz@1kHz的卓越能力。这一成绩已逼近同频段实验室级桌面信号源水平。
实现这一点的关键在于：
-
介质谐振器自身具备高Q值，近端相噪天然优异；
-
取样鉴相避免了数字分频器底噪抬升；
-
紧凑腔体配合精细布地，将机械振动和电源调制影响降至最低。
-
即使模块尺寸压缩至50.8×47.8×15.7mm（≤16GHz），其近端相噪表现依然堪比尺寸大出数倍的台式源。
秘诀三：内/外参考灵活选择，功耗与体积的“最优解”
小型化模块在不同应用场景下，对参考源和散热需求截然不同。PDROUxxxx提供外参考输入（E型）和内参考（I型） 两种型号：
外参考型功耗仅+12V/400mA，适合系统已有高稳参考的分布式锁相场景，发热量低，散热片可更轻薄；
内参考型功耗+12V/700mA，内置高稳定晶振，适合无外部参考的独立小系统，虽功耗略增，但省去了外挂参考模块的空间开销。
这种“按需定制”的设计思路，避免了为兼容所有场景而堆砌冗余电路，在体积与功耗之间实现了精准平衡。

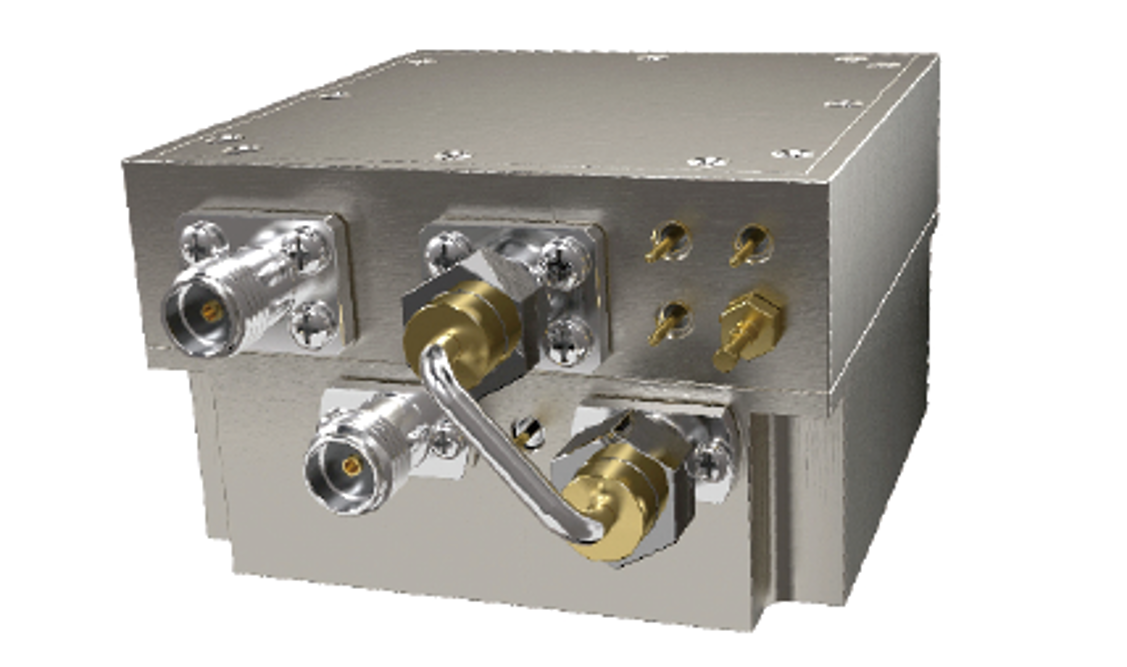

PDROU锁相介质振荡器内参考型号

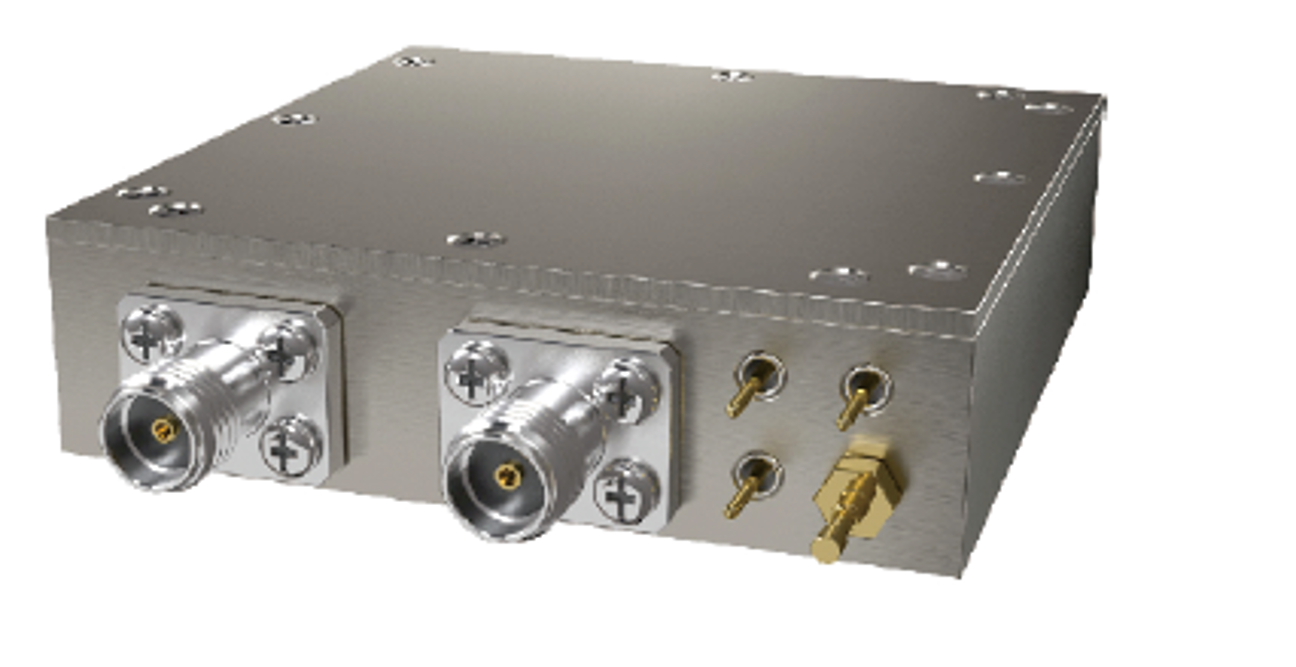

PDROU锁相介质振荡器外参考型号
秘诀四：覆盖1~75GHz，一颗模块替代多级倍频链
传统方案要获得10GHz以上信号，往往需从低频源经过多次倍频、滤波、放大，每级都占用可观面积。而该模块直接输出1GHz至75GHz任意固定频率，且输出功率≥+10dBm，无需外部倍频器或放大器。
例如28GHz输出时，可直接选用PDROU2800-100-E-10，输入100MHz参考即得高质量28GHz信号。相比分立方案，省去2~3级倍频与滤波组件，系统级体积缩减50%以上，同时避免了倍频带来的谐波和杂散劣化。
秘诀五：全温区稳定，小型化不牺牲可靠性
小型化频率源模块常因热密度高而性能漂移。该系列在 -40℃~+70℃工作温度范围内，锁定指示稳定输出TTL高电平，储存温度更宽达-55℃~+85℃。其介质谐振器温度系数经精密补偿，配合紧凑的恒温槽设计，即使体积缩小，频率稳定性与相位噪声在全温区间依然保持高一致。
结语
小型化频率源模块的“秘诀”，并非靠牺牲性能换取尺寸，而是在架构创新、器件选型、热设计与场景适配四个维度上做减法而非降级。盛铂科技PDROUxxxx系列锁相介质振荡器（点频信号源）以事实表明：当双环取样锁相、高Q介质谐振器和精密的系统级优化融为一体时，体积缩小，恰恰成了性能跃升的催化剂——更短的信号路径、更低的寄生参数、更紧致的屏蔽效果，反而进一步提升了相噪与杂散表现。
对于高频微波、高速ADC/DAC时钟、雷达本振等严苛应用，这无疑宣告：小，亦可极致；小，更见真章。
盛铂科技锁相介质振荡器（点频信号源）特点：
超低相位噪声，高稳定度频率源
单点频 / 窄带输出，频谱纯净
体积小、温漂小、可靠性高
雷达、卫星通信、测试仪器首选本振源
频率范围高达75GHz
行动：免费提供选型方案 → 18721942080（同V）
