频综/信号源模块L波段产品有哪些？一篇文章梳理清楚
2026-07-06
在射频微波系统中，提到"应用密集的频段"，L波段（1~2 GHz）往往排在前列。卫星导航、空管雷达、气象监测、卫星通信、移动通信回传——这些系统的本振和参考源都集中在L波段。也因此，L波段频综模块是市场上需求最旺盛、产品线最丰富的频综品类之一。
然而，面对"宽带频综"、"点频源"、"锁相介质振荡器"、"频率合成器"等不同类型的L波段产品，工程师在选型时往往感到困惑：它们之间有什么区别？哪些更适合自己的应用场景？选型时应该关注什么指标？
这篇文章从L波段的频率定义和应用出发，逐一梳理L波段频综模块的主要产品类型，并提供选型建议，帮助你在项目前期就锁定合适的方案。
二、L波段频综模块的产品类型
L波段频综模块按技术架构和输出特性，大致可以分为以下四类：
2.1 宽带低相噪频综模块
这类产品覆盖从数百MHz到数十GHz的宽频率范围，L波段只是其覆盖范围的一部分。代表特点是频率可编程、高分辨率、快速跳频，通常采用多环PLL或DDS+PLL混合架构。
适用场景：自动化测试系统、多频段通信平台、宽带雷达系统。一个模块即可替代多个窄带本振，适合需要灵活切换频率的场合。
2.2 锁相介质振荡器（PDRO）
PDRO（Phase-Locked Dielectric Resonator Oscillator）是L波段点频源的代表性产品。它利用高Q值介质谐振器作为振荡腔体，通过取样锁相技术锁定频率。PDRO的核心优势在于极低的相位噪声和极高的频率稳定度。
PDRO通常输出一个固定的频率点（或少数几个频率点），以L波段内某个特定频率（如1.2 GHz、1.575 GHz、1.6 GHz）为中心，不能像宽带频综那样大范围调谐。
适用场景：卫星导航模拟源本振、雷达本振、通信基站高稳时钟、微波接收机本振。
2.3 模块化PLL频率合成器
这类产品通常以PLL芯片+外部VCO+环路滤波器为核心，封装成独立的模块。与宽带频综相比，模块化PLL合成器更专注于一个或多个特定频段（如L/S/C/X波段各一出），成本较低，尺寸更紧凑。
典型指标：频率范围覆盖L波段（如0.8~2.5 GHz）、分辨率1 kHz~1 MHz、相位噪声取决于VCO和参考源质量、跳频速度毫秒级。
适用场景：对成本敏感的批量通信设备、单频段测试设备、嵌入式系统本振。
2.4 DDS直接数字频率合成模块
DDS模块在L波段的应用受限于DAC速率的物理边界（典型DDS上限约1~2 GHz）。部分DDS模块可输出至L波段低频段（<1.5 GHz）。DDS的突出优势是极高的频率分辨率（mHz级）和纳秒级跳频速度，适合需要精细频率控制和快速跳频的应用。
适用场景：跳频通信系统、频率捷变雷达、精密同步时钟源。
|
产品类型 |
频率灵活性 |
相位噪声 |
跳频速度 |
典型尺寸 |
成本 |
|
宽带频综模块 |
极高（宽覆盖） |
优 |
快（μs量级） |
较大 |
中等 |
|
锁相介质振荡器PDRO |
低（固定点频） |
极优 |
不支持 |
中等 |
中等 |
|
模块化PLL合成器 |
中（波段内） |
良~优 |
慢（ms量级） |
小 |
较低 |
|
DDS频率合成模块 |
极高 |
一般 |
极快（ns量级） |
小 |
中高 |
三、L波段频综产品选型要点
3.1 频率范围：宽带覆盖还是点频输出？
第一个需要回答的问题是：你需要的是一个能在多个频率点之间切换的宽带频综，还是一个在固定频率上追求极致性能的点频源？
如果系统只需要一个固定的L波段频率（如GPS L1频段的1575.42 MHz本振），点频PDRO是最优选择——相位噪声最低、稳定度最高、结构最简单。如果系统需要覆盖多个L波段频率甚至跨波段工作，宽带频综模块才能满足需求。
3.2 相位噪声
L波段信号的相位噪声直接影响导航接收机的定位精度、雷达的探测能力和通信系统的EVM。
3.3 频率分辨率与跳频速度
L波段的信道间隔通常较窄（通信信道间隔一般为5~200 kHz），要求频综具有足够精细的频率分辨率。对于卫星导航仿真测试，可能需要Hz甚至mHz级的分辨率。对于跳频通信或频率捷变雷达，跳频速度是决定性因素——PDRO几乎无法跳频，而DDS和宽带频综则可胜任。
3.4 杂散抑制
L波段频综的杂散来源多样：PLL鉴相泄漏（典型在鉴相频率整数倍处）、分数分频杂散、参考源谐波等。在频分多址通信中，杂散可能直接落在相邻信道内。要求较高的系统通常需要杂散<-70 dBc。
3.5 参考源与同步能力
L波段频综大多需要外部参考输入（通常是10 MHz），或内部集成恒温晶振（OCXO）。多通道相参系统还要求多个频综模块共享同一个参考源，且通道间的相位一致性可控。如果涉及相控阵或多通道MIMO，建议选择支持多模块相参同步的频综产品。
盛铂科技10MHz恒温晶体振荡器SLA系列
3.6 尺寸、供电与接口
设备内嵌式系统往往有严格的尺寸和功耗限制。模块化PLL合成器和DDS模块的尺寸可以做得非常紧凑（如25×25 mm），而宽带频综模块（如PXI标准）则需要更大的安装空间。供电方面，PDRO和PLL合成器的功耗在数百mW到数W之间，宽带频综因多环架构和集成OCXO功耗较高。
四、盛铂科技L波段频综产品一览
盛铂科技的射频微波产品线中，有多个系列可以覆盖L波段的频率综合需求：
宽带频率综合器

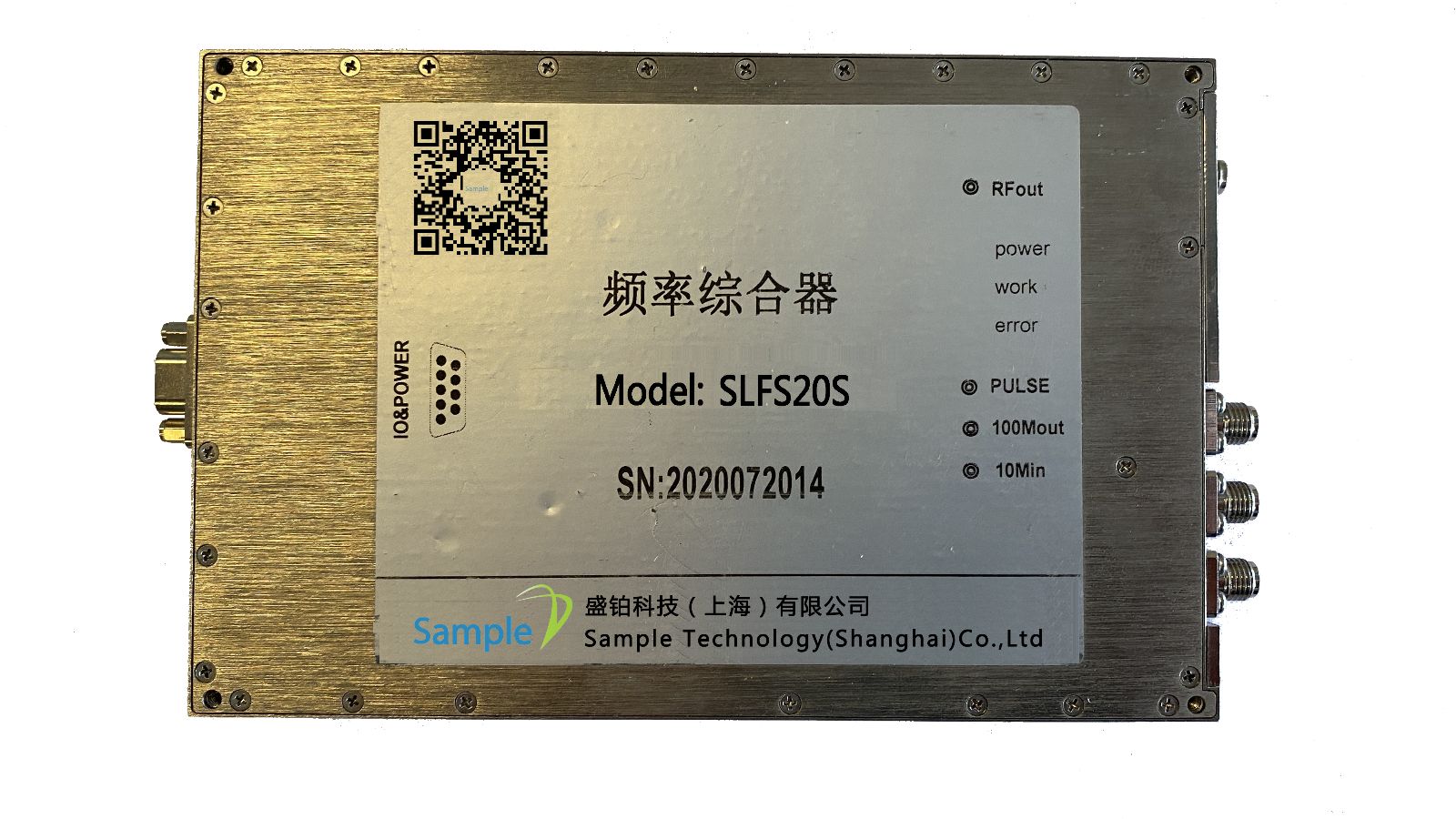

SLFS20系列：0.2~20 GHz宽带低相噪频率综合器
SLFS20覆盖200 MHz至20 GHz，L波段（1~2 GHz）处于该模块性能最优的频段区间。在1 GHz载波时，相位噪声典型值为-130 dBc/Hz@10kHz（标准版），选配低相噪选件可进一步提升至-141 dBc/Hz。
频率范围：200 MHz ~ 20 GHz（含完整L波段）
频率步进：0.1 Hz
跳频时间：≤200 μs
封装：UART模块 / 标准PXI（3U单槽）
应用场景：测试测量本振、多频段通信平台、雷达信号源
点频源

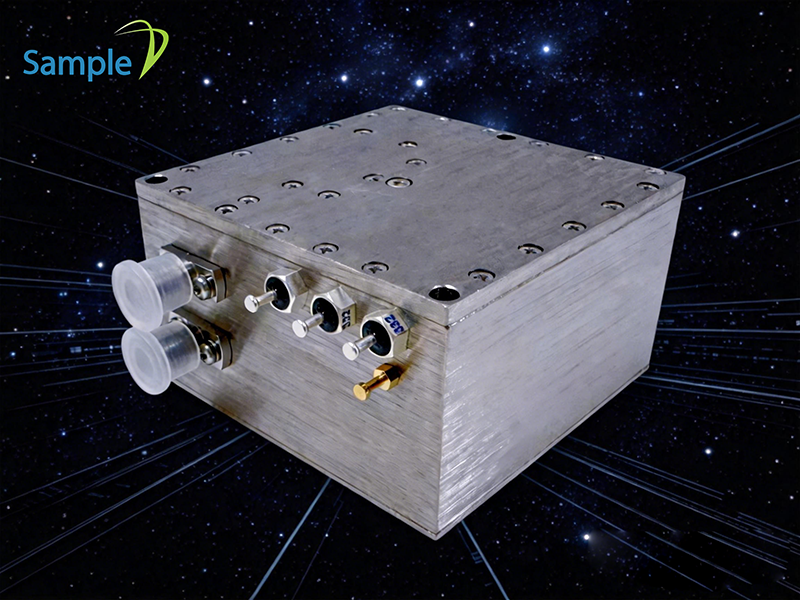

PDROU/PDRO系列：超低相噪锁相介质振荡器
PDRO系列是L波段点频源的理想选择，频率覆盖1~44 GHz（PDROU系列）和1~32 GHz（PDRO系列），可在L波段任意频点定制。以1.575 GHz（GPS L1）或1.2 GHz（空管雷达）为例，PDRO可提供极低的相位噪声和极高的频率稳定度。
频率范围：1~44 GHz（可在L波段内定制任意频点）注：盛铂科技可定制高达75GHz
相位噪声：-99 dBc/Hz@100Hz / -132 dBc/Hz@10kHz（@10 GHz）
参考输入：内参考 / 外参考 可选
应用场景：雷达本振、通信基站、导航模拟源、接收机本振
选型快速对应：如果你需要覆盖整个L波段且在不同频率间切换——选择SLFS20；如果你只需要一个固定的L波段频率点，追求极致的相位噪声和稳定度——选择PDRO系列；如果你需要多个L波段频率点且要求多通道相参——SLFS20的多通道配置或PDRO的模块化定制都可以满足。
更多频综模块定制需求，可联系盛铂科技
盛铂科技低相噪频率源优势：
宽频段覆盖，频率范围可定制
低相位噪声、低杂散、频谱纯净
高频率分辨率、切换速度快
支持多通道同步输出
可定制体积、供电、接口、功能
