短波射频功率计（1.6-32MHz）选型指南与国产方案推荐
2026-07-17
短波射频功率计的主要作用是什么？为什么需要它，以及工作原理和分类有哪些？下面以盛铂科技STP30系列通过式功率计为例，为大家做一个简要讲解。
一、短波射频功率计的主要作用？
在短波通信与广播系统中，发射机输出功率和天线驻波比是衡量系统健康度的核心指标。通过式功率计（亦称传输式功率计）因其“在线测量”特性，成为调试和维护环节的刚需工具——无需中断链路即可同时测取正向发射功率和反向反射功率，并据此计算出驻波比（SWR），帮助工程师快速诊断天馈系统匹配状况。
面对1.6-32MHz短波频段的测量需求，如何平衡量程、精度、便携性和成本，是许多用户选型时的核心关切。
二、通过式功率计的测量原理与分类
通过式功率计串联于发射机和天线之间，其核心是大功率双定向耦合器：从主传输线上按固定比例耦合出一小部分射频信号，分别送入正向和反向检测通道，经信号处理换算为W、dBm或SWR值。
在短波频段，优质通过式功率计通常具备以下特性：
双向测量能力：同时检测正、反向功率；
双模式显示：支持PEP（峰包值，适合SSB单边带通信）与AVG（平均值，适合CW等连续波）；
宽动态范围：覆盖从数十瓦到数十千瓦的功率等级。

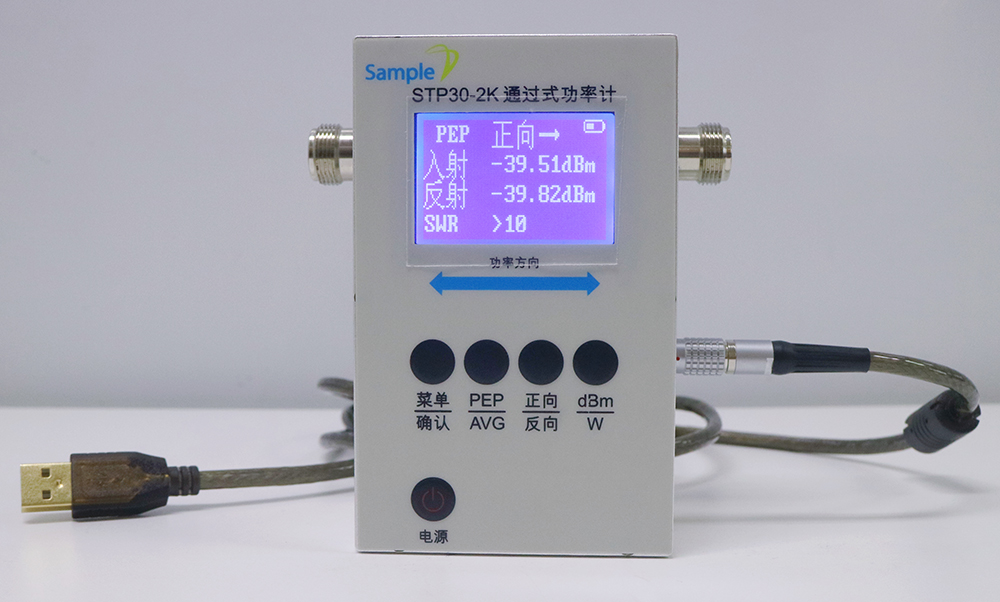

三、国产方案推荐：盛铂科技STP30系列通过式功率计
在国产替代趋势下，STP30系列短波通过式功率计是颇具竞争力的选择。其主要参数如下：
参数项 STP30系列典型值
频率范围： 1.6MHz～32MHz
功率量程（多型号）： 0.2W～60,000W（覆盖小功率电台至高功率广播发射机）
测量模式： PEP（峰包值）、AVG（平均值）、驻波比
显示方式： SWR（驻波比）或反向功率值
不确定度： ±4%～±5%（视型号而定）
通道损耗： ≤0.05dB（对被测链路影响极小）
尺寸/重量： 147×122×33mm / 0.68kg
该系列内置大功率双定向耦合器与双通道检测装置，具备方向性好、动态范围大、稳定性优良等特点。其反向示值可切换为SWR或RFR（反向功率值），方便现场根据习惯读取。产品还提供API函数接口，便于集成到自动化测试系统中。
四、选型要点建议
1. 明确功率量程
根据被测发射机输出功率选择对应型号。例如，STP30-1K2覆盖0.5~1300W，适合中小功率短波电台；STP30-60K覆盖20~60000W，面向大功率广播发射机。
2. 关注测量模式
若被测信号为SSB语音通信，需选择支持PEP（峰包功率） 测量的型号；若为CW或数据模式，AVG模式即可满足。
3. 便携性与供电
现场维护场景需关注设备尺寸和供电方式。STP30系列尺寸小巧，支持内置电池和220V供电，兼具实验室与户外作业的灵活性。

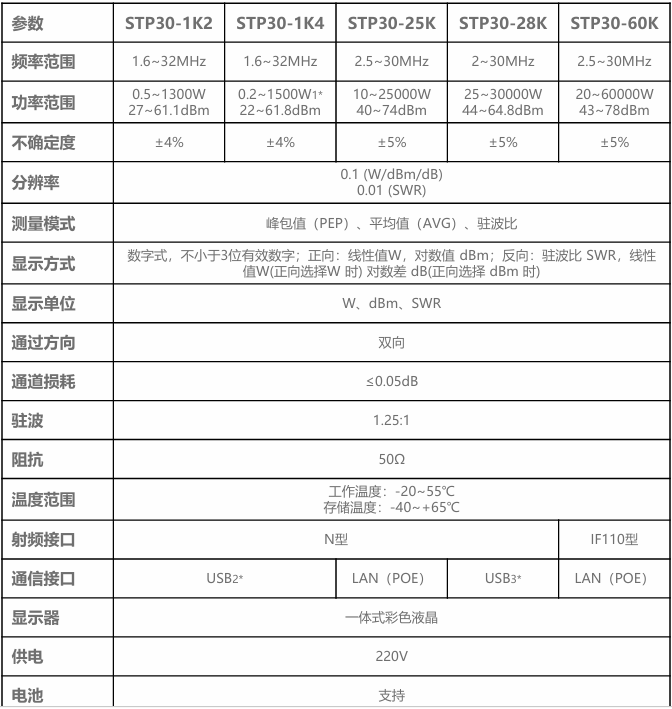

盛铂科技STP30系列通过式功率计详细型号指标如下表:
五、结语
短波射频功率计的选型，本质上是对测量场景、量程需求与预算的综合权衡。以盛铂科技STP30系列为代表的国产通过式功率计，凭借完整的频段覆盖、丰富的量程梯度和高性价比，为短波通信领域用户提供了一条切实可行的国产化路径。
