SPD18G / 26G / 40G / 50G 同轴检波器选型指南
2026-04-13
盛铂科技SPD系列高性能同轴检波器覆盖10MHz至50GHz，包含四个型号：SPD18G、SPD26G、SPD40G、SPD50G。不同型号在频率范围、驻波比、幅频响应及接口形式上有所差异。本文将从关键技术指标出发，帮助您根据应用需求快速选型。

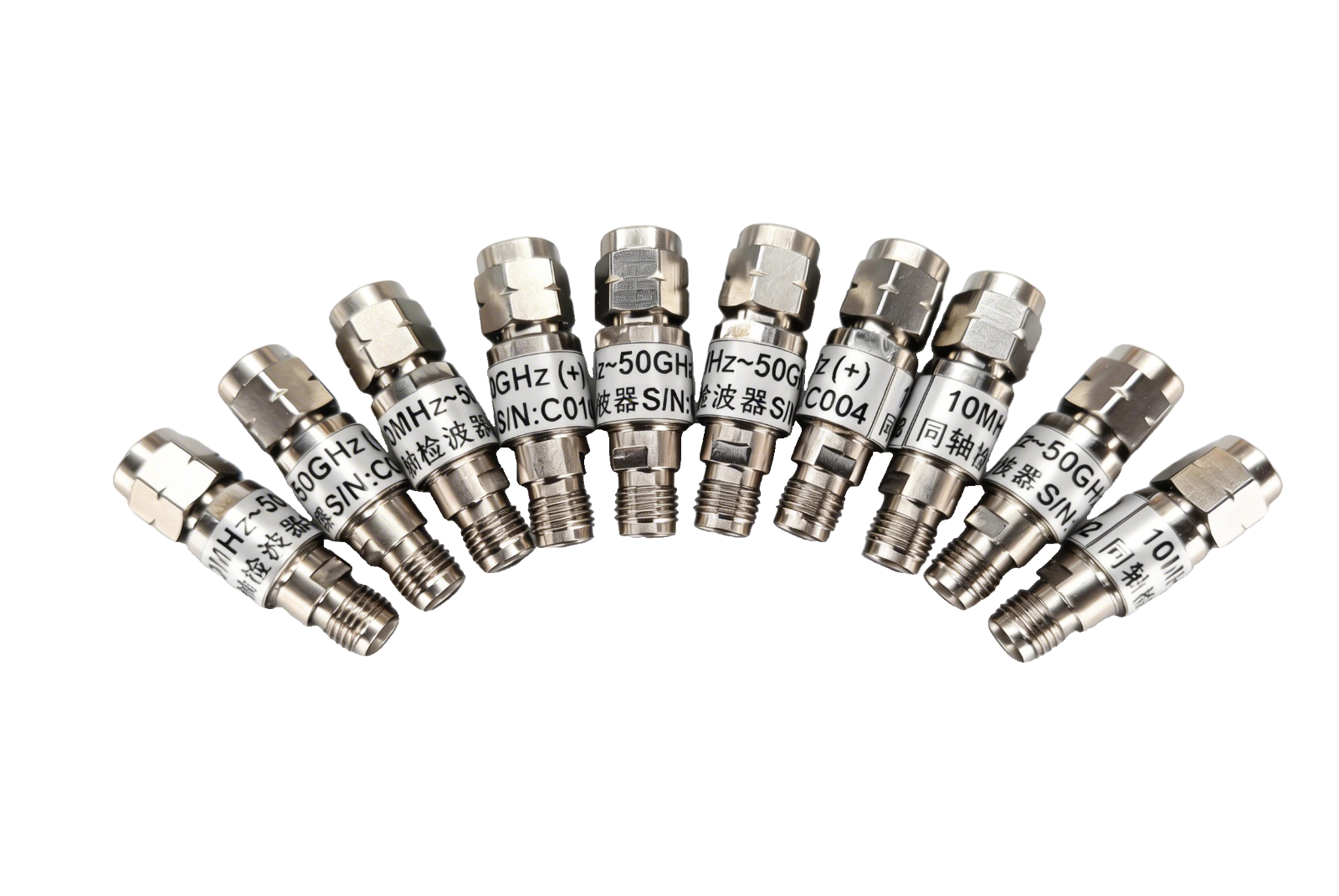

SPD50G同轴检波器
一、型号概述：
.png)
二、 脉冲响应与延迟（所有型号一致）
上升时间（50Ω负载）：≤10 ns（典型）
最小可测脉宽（50Ω负载）：≤50 ns
输入输出延迟：≤30 ns（典型）
选型建议：
四个型号动态性能相同。若应用涉及窄脉冲检测（如雷达、电子对抗），任意型号均可满足纳秒级响应需求。
三、灵敏度（所有型号一致）
输出电压 @ -30dBm：≥0.35 mV
输出电压 @ 0dBm：≥185 mV
正切灵敏度：-55 dBm（3 nW）
选型建议：
小信号检测能力各型号无差异，可根据频率范围直接选择。
四、应用场景推荐
|
应用领域 |
推荐型号 |
理由 |
|
雷达视频检波（S/C波段） |
SPD18G同轴检波器 |
低驻波、高平坦度，测量误差小 |
|
卫星通信（Ku波段） |
SPD26G同轴检波器 |
2.92mm接口，26.5GHz覆盖 |
|
5G毫米波测试（n257/n258） |
SPD40G同轴检波器 |
40GHz足够，驻波优于1.6:1 |
|
汽车雷达（77GHz 二倍频检波） |
SPD50G同轴检波器 |
50GHz可用于二次谐波检测 |
|
便携式频谱探头 |
SPD50G同轴检波器 |
28.5mm超短长度，便于集成 |
五、选型注意事项
输入无隔直：所有型号RF输入端均不允许输入直流信号，需确保信号源无直流偏置。
最大输入功率：+20dBm（100mW），超过可能损坏器件。大功率测量前需加衰减器。
输出负载匹配：要达到≤10ns上升时间，输出必须接50Ω负载。若接高阻（如示波器1MΩ），上升时间将增至约1μs。
静电防护：SPD系列为静电敏感器件，操作时需采取防静电措施。
定制需求：若需要更严格的驻波或平坦度指标，可在订货前与盛铂科技沟通。
如需详细技术规格或申请样品，请联系盛铂科技销售团队：18721942080。
