时域重构与频域纯化：任意波形发生器与射频微波信号源的区别
2026-03-27
在电子测试与测量领域，任意波形发生器（AWG）与射频微波信号源常被工程师并列讨论。两者虽同属信号发生设备，但其设计哲学、核心架构与应用场景却存在根本性差异。理解这种差异，是构建高效测试系统的前提。
一、 信号生成核心：逐点构建与频率合成
两者最本质的区别在于信号的生成机制。
任意波形发生器是“时域”的艺术家。其核心架构基于高速数模转换器（DAC）与深度存储体。它采用“逐点”生成的方式：用户定义每一个采样点的幅度值，这些点按严格的时序从存储器中读出，经DAC转换后重建为波形。因此，AWG在生成波形方面具备极高的自由度——它不仅能输出正弦波、方波等标准函数，更擅长产生具有复杂时序逻辑的脉冲序列、多音调制、非标准通信协议帧，甚至任意数学公式定义的复杂波形。
射频微波信号源则是“频域”的专家。其核心架构基于锁相环（PLL）和压控振荡器（VCO）或捷变频合成技术。它的目标是生成极纯净、高稳定度的载波信号。在传统架构中，信号源通过倍频、分频和混频来合成单一频率；而在矢量信号源（VSG）架构中，虽引入了基带任意波形作为调制源，但其本质仍是将“纯净载波”与“调制信号”在射频域进行混频，其核心依然是频率合成。
二、 性能指标的侧重：带宽/深度与纯度和范围
这两种不同的架构决定了它们关键性能指标的差异。
对于任意波形发生器，主要指标是模拟带宽、采样率与垂直分辨率。采样率决定了AWG能生成的最高信号频率（通常遵循奈奎斯特准则），而垂直分辨率（通常为12-16bit）决定了波形幅度的精度和失真水平。AWG的存储深度通常极大（可达数G样点），用以支撑长时间、非重复的复杂场景仿真。

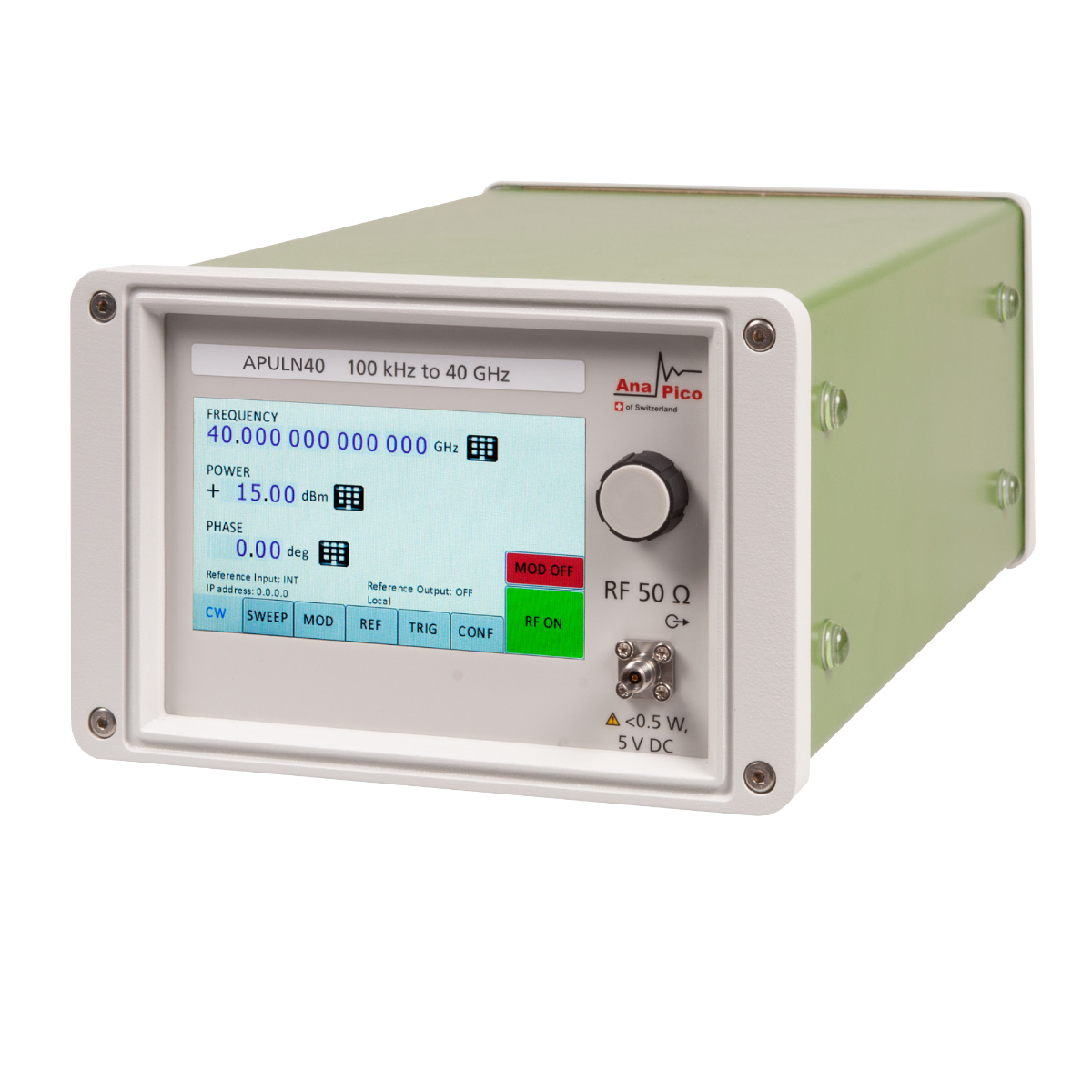

对于射频微波信号源，主要指标是频率范围、相位噪声与输出功率精度。射频信号源追求的是“纯”——即很低的相位噪声（衡量载波的短期频率稳定度）和极高的谐波/杂散抑制能力。在微波频段，信号源往往还需要提供精确的功率步进和复杂的扫描模式（如频率、功率扫描）。例如APHSP系列射频微波信号源具有极低相噪，10GHz时SSB相位噪声：-139dBc/Hz@20kHz（标配）
三、 应用场景的互补
在实际应用中，两者并非替代关系，而是互补关系。
任意波形发生器多用于宽带物理现象的重现。例如：在量子计算中生成用于操控量子比特的特定脉冲序列；在雷达系统测试中生成包含目标回波、多普勒频移及杂波干扰的基带I/Q信号；或在汽车电子中模拟各类传感器（如激光雷达、轮速传感器）的复杂物理输出。
射频微波信号源则多用于射频系统的高性能测试。例如：测试接收机的灵敏度（需要极低相位噪声的本振）；测量滤波器的窄带抑制特性（需要高精度频率步进）；或作为电磁兼容（EMC）测试中的干扰源（需要稳定的高功率输出）。
总结而言，任意波形发生器与射频微波信号源的区别，本质上是“时域重构”与“频域纯化”的区别。AWG以其极高的波形编辑灵活性，服务于需要复现复杂物理世界信号的场景；而射频微波信号源以其极佳的频谱纯度与宽频覆盖，服务于对载波质量和频率精度要求严苛的射频系统测试。
在现代复杂的测试系统中，两者的界限正在模糊——高端AWG通过内置上变频模块进入微波频段，而矢量信号源则通过提升基带带宽具备了AWG的部分能力。但在专业工程领域，深刻理解二者的核心优势与物理极限，仍是实现精准测试的关键。
