微波锁相振荡器怎么选？PDRO取样锁相介质振荡器必坑指南
2026-04-17
在高性能微波系统设计中，锁相介质振荡器（PDRO）是决定信号质量的关键元器件。然而，面对市场上众多产品，选型不当往往会陷入“相位噪声超标”、“杂散抑制不足”、“频率灵活性差”等困境。本文结合盛铂科技PDROUxxxx系列极低相位噪声锁相介质振荡器的实际特性，梳理一份实用的选型避坑指南。

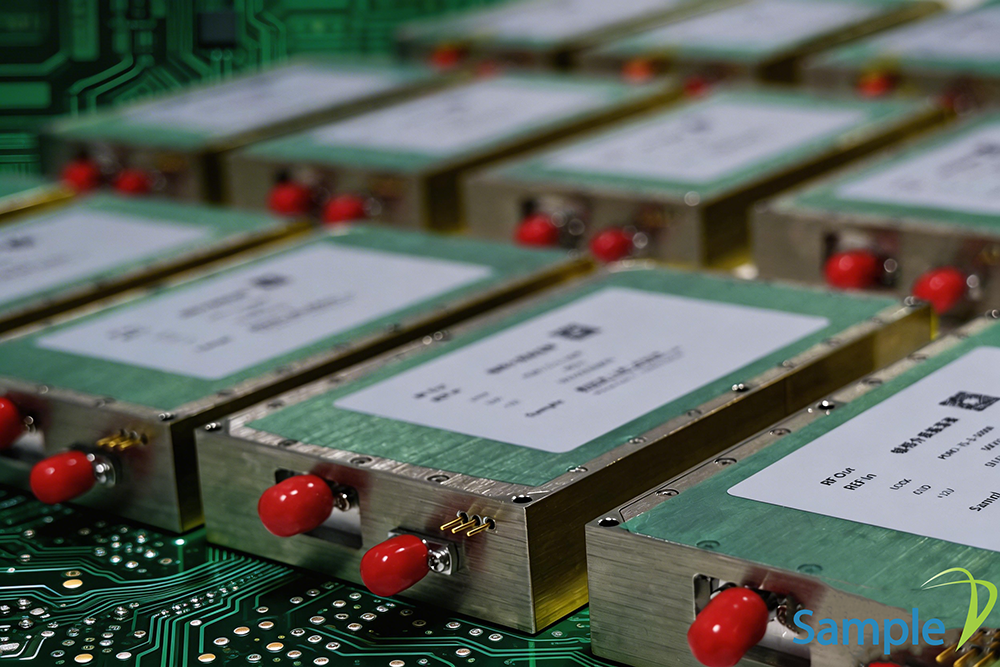

盛铂科技PDROU高达75GHz锁相介质振荡器（点频源）实物图
坑一：忽视近端相位噪声，系统底噪飙升
很多工程师只关注10kHz偏移处的相位噪声，却忽略了100Hz、1kHz等近端指标。对于高速ADC/DAC时钟、雷达激励源等应用，近端相噪直接影响信噪比和误码率。
避坑建议：务必查看100Hz及1kHz偏移处的典型值。以PDROUxxxx系列为例，10GHz输出时，100Hz偏移相噪低至-99dBc/Hz，1kHz偏移达-125dBc/Hz，确保系统底噪不受限。

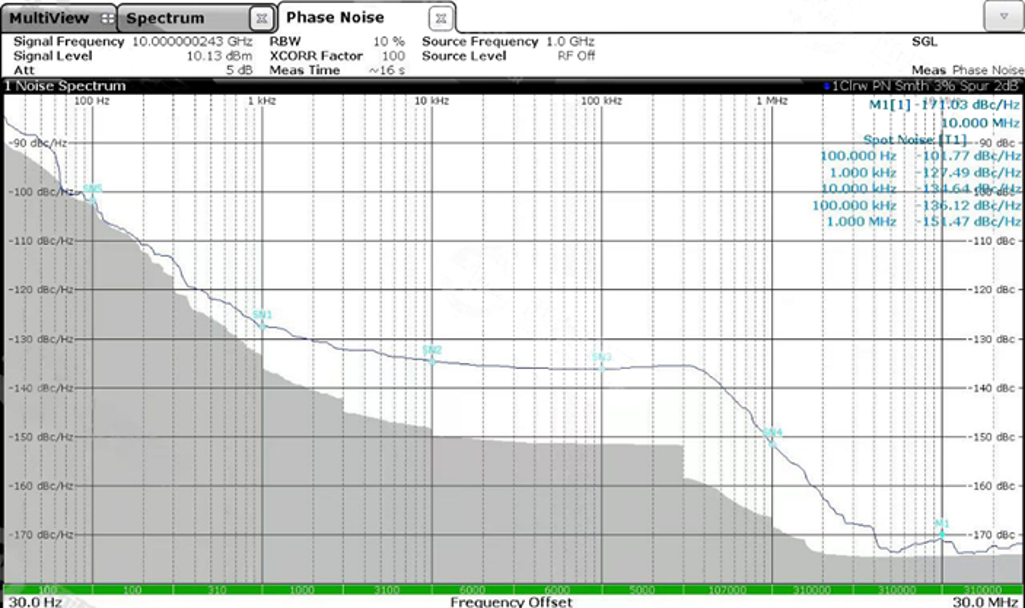

PDROU实测数据
坑二：频率覆盖不足，被迫使用倍链引入杂散
有些振荡器输出频率范围窄，工程师只能通过倍频链扩展，结果引入大量杂散和谐波，反而得不偿失。
避坑建议：选择单器件覆盖1~44GHz的产品，如PDROUxxxx系列，盛铂科技甚至实现了75GHz锁相介质振荡器批量出货，无需外部倍频即可实现任意固定频率输出，杂散抑制≥70dBc，谐波抑制≥20dBc，高频段（32~44GHz）非谐波杂散也控制在-60dBc以下。
坑三：参考源要求苛刻，系统集成困难
部分PDRO仅支持单一参考频率或固定内参考方式，导致与现有时钟树不匹配，增加额外锁相环或分频电路。
避坑建议：优选内外参考可配置、参考频率灵活的型号。PDROUxxxx系列点频源支持80MHz、100MHz、120MHz参考输入，并提供外参考（E）和内参考（I）两种版本，适应不同系统架构，集成更便捷。
坑四：功耗与体积失控，影响整机布局
高频振荡器往往功耗大、尺寸夸张，在紧凑型微波组件或手持设备中难以布局。
避坑建议：对比功耗和封装尺寸。PDROUxxxx系列外参考点频源型号功耗仅+12V/400mA，≤16GHz版本尺寸为50.8×47.8×15.7mm；即使内参考型号（含高稳晶振）功耗也控制在700mA以内，且提供统一引脚定义，方便PCB兼容设计。
总结：锁定关键指标，选对不选贵
选型PDRO时，请重点关注：近端相噪、频率覆盖、参考灵活性、杂散谐波抑制、功耗与尺寸。盛铂科技PDROUxxxx系列覆盖1~44GHz，甚至可定制高频高达75GHz点频信号源的具备极低相位噪声（10GHz：-99dBc/Hz@100Hz；-132dBc/Hz@10kHz）、低杂散、低功耗、内外参考可选等特点，是高精度时钟、微波收发组件、测试仪器的理想选择。
如需详细指标或定制频率点，欢迎访问盛铂科技官网或联系热线：18721942080（同微信）。
