描述:
APULN高性能的模拟信号发生器(模拟信号源)系列,涵盖从100 kHz(可选8 kHz)到6、12.75、20、26和40 GHz的RF和微波频率范围。良好的信号纯度,极低的相位噪声,高的输出功率和快速的切换速度等特性,再加上体积小巧,重量轻和功耗低的特点,使得该仪器非常适合在实验室,制造和室外使用领域。
APULN系列射频和微波信号发生器(射频和微波信号源)的主要特点是:
-
OCXO稳定的具有mHz分辨率的极低相位噪声信号
-
宽广且精确的输出功率范围
-
广泛的调制功能,例如AM,FM,PM,脉冲和频率线性调频以及可配置的脉冲序列
-
25 µs的快速切换
-
扫描,触发功能和用户可编程的外部参考频率(介于5至250 MHz之间)
-
低功耗和低功耗;允许在户外现场应用中将电池移动电源用于直流电源供电
-
各种机箱外壳形式:便携式/台式,19英寸机架安装式等
-
本地前面板操作,通过USB,以太网和可选的GPIB通信端口,以及使用GUI软件或ATE命令,由PC控制的本地或远程操作(SCPI 1999)
APULN系列射频和微波信号发生器适用于实验室,生产车间和室外领域的许多应用:
规格:
率范围
|
100 kHz 至 6, 12.75, 20, 26, 或 40 GHz
|
频率分辨率
|
0.001 Hz
|
功率范围
|
-20 至 +25 dBm, -80 至 +25 dBm (带选件PE4)
|
相噪:1 GHz@10 Hz
|
-87 dBc/Hz (带LN选件-100 dBc/Hz)
|
相噪:1 GHz@1 kHz
|
-130 dBc/Hz
|
相噪:1 GHz@20 kHz
|
-145 dBc/Hz
|
相噪:1 GHz@100 kHz
|
-150 dBc/Hz
|
远程控制
|
Ethernet, GPIB (SCPI v1990), USB
|
调制
|
AM, FM, PM, Pulse
|
扫描
|
频率, 列表, 功率
|
尺寸 (W x L x H), 重量
|
173.6 x 291.7 x 116.9 mm [6.83 x 11.48 x 4.60 in], 2.5 kg
|
特征:
•出色的信号纯度:极低相位噪声和低杂散
•超高输出功率和极快切换速度的结合
•强大的触摸显示屏控制
•便携式,外部电池模块可用
应用:
•理想的ADC时钟
•超低相位噪声LO
•雷达接收器测试
选件:
LN
|
增强的相噪和频率稳定性
|
FS
|
超快的切换速度
|
MOD
|
模拟调制
|
FILT
|
增强的谐波抑制
|
8K
|
频率范围扩展到8 kHz
|
VREF
|
可变外部参考
|
PE4-6/12
|
电子步进衰减器(6和12 GHz版本)
|
PE4-20/26
|
电子步进衰减器(20和26 GHz版本)
|
PE4-40
|
电子步进衰减器(40 GHz版本)
|

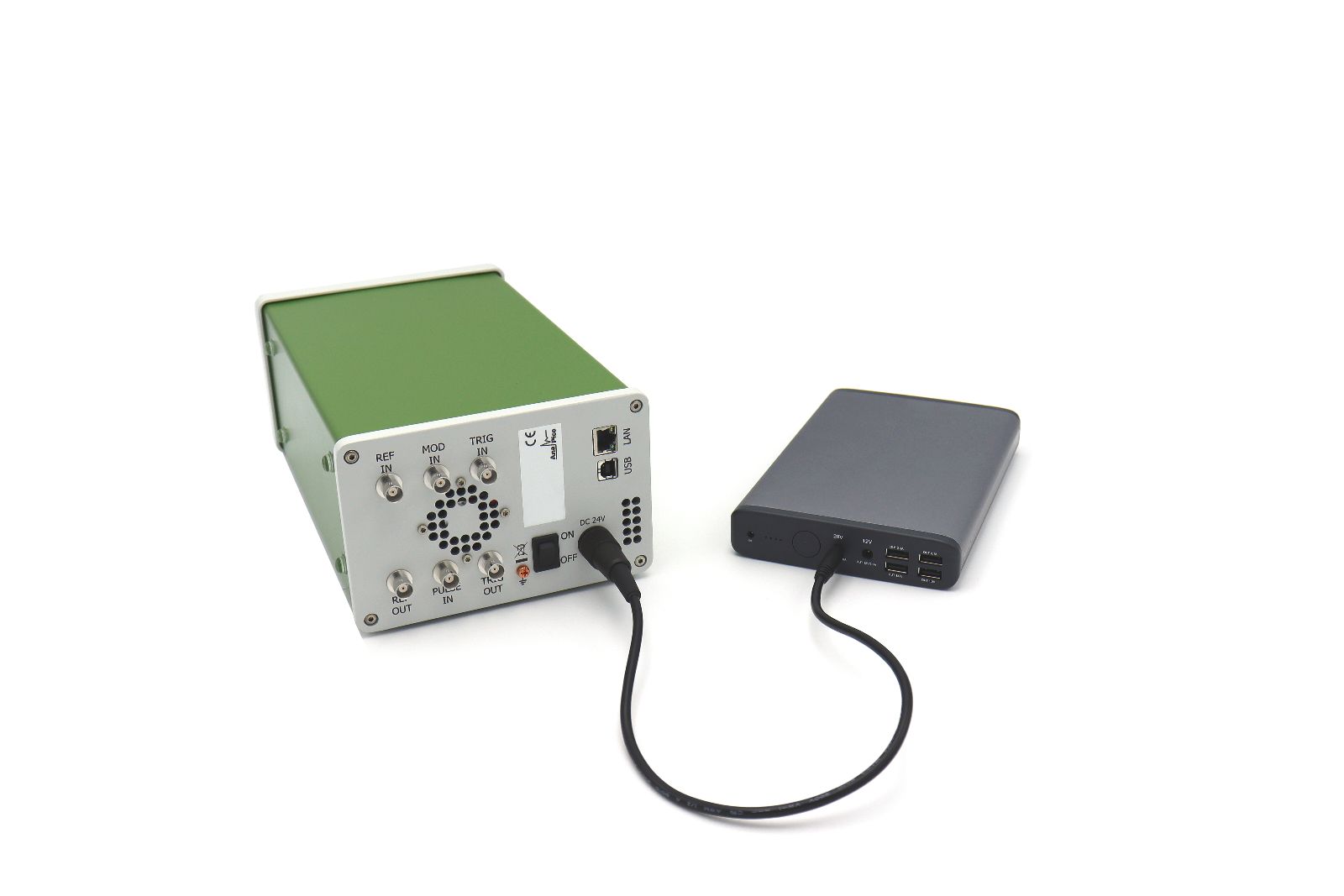

EB
|
外部移动电源适配器电缆
|

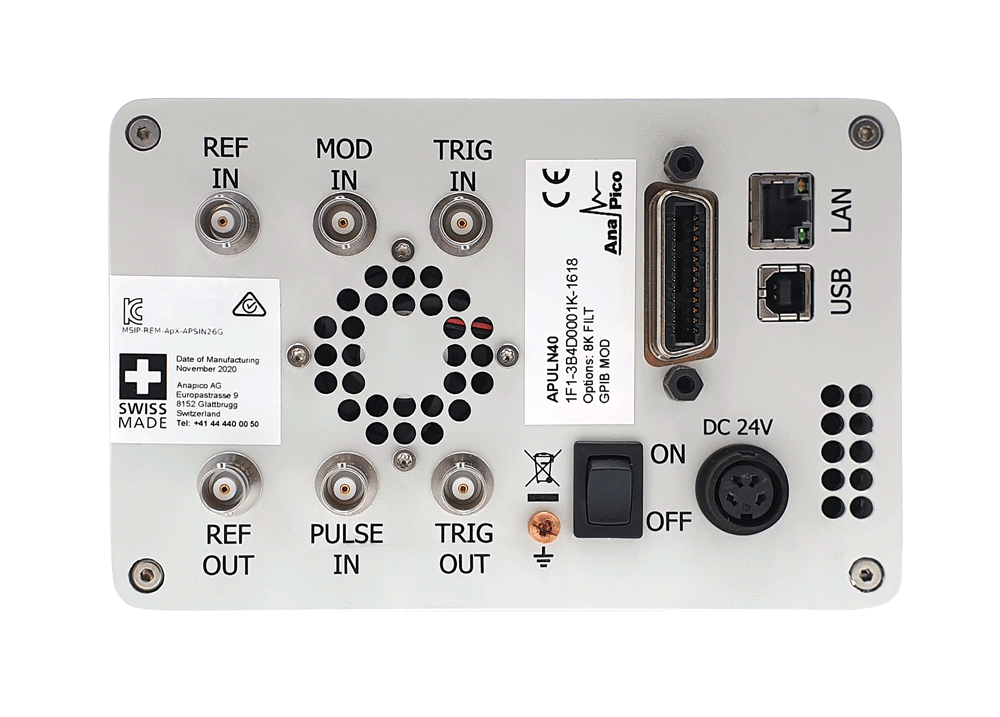

GPIB
|
GPIB接口
|
LH
|
带有彩色触摸屏的台式机机箱
|
1URM
|
19″ 1HU机架安装型号
|
REAR
|
将输出移至后面板
|
WE
|
额外一年保修(标准:2年)
|
RECAL
|
原厂测试数据校准(建议:2年一次)
|
RM
|
19英寸3HU机架安装套件
|
DATA
|
校准证书及测试数据
|
IEC
|
IEC 17025 校准和证书
|
APULN06
|
100 kHz 至 6 GHz型号
|
APULN12
|
100 kHz 至 12.75 GHz型号
|
APULN20
|
100 kHz 至 20 GHz型号
|
APULN26
|
300 kHz 至 26 GHz型号
|
APULN40
|
300 kHz 至 40 GHz型号
|
