零偏肖特基检波器选型：10MHz~18/26.5GHz，SMA与SPD系列同轴检波器如何取舍
2026-09-15
在射频微波测试与电子对抗系统中，同轴检波器承担着包络检波、功率监测与稳幅环路的关键角色。盛铂科技同时提供SMA系列与SPD系列零偏肖特基检波器，两者在10MHz~18GHz和10MHz~26.5GHz两个频段上存在明显重叠，如何取舍需要从参数细节与应用场景出发。
一、先看共性：零偏肖特基的底子一致
两个同轴检波器系列均采用低势垒肖特基二极管，无需外部偏置即可工作，输入无隔直，最大允许输入功率均为+20dBm（100mW），最小可检波功率均为-55dBm（3nW），0dBm输出典型值约185mV，工作温度-20℃~+60℃，重量约10g。这意味着在基本检波能力上，两者处于同一梯队。
二、关键差异：灵敏度、响应与驻波
灵敏度方面，SPD系列高性能射频检波器在-30dBm下最小电平灵敏度≥0.8mV，SMA系列同轴检波器为≥0.6mV。对于小信号检波或大动态范围测量，SPD的裕量更足。
脉冲响应差异明显。SPD系列在50Ω负载下上升时间≤10ns、脉宽≤50ns；SMA系列在10kΩ负载下最小脉宽为3μs（6GHz型号为10μs），若用于窄脉冲包络检测，SPD系列是较好选择。
驻波比方面，SPD18G典型值≤1.2:1、最大≤1.35:1，SPD26G典型≤1.35:1、最大≤1.5:1；SMA18G典型≤1.5:1、最大≤1.6:1，SMA26G典型≤1.65:1、最大≤1.85:1。SPD全频段驻波优势明显，可降低扫频测量中的失配不确定性。
幅频响应上，SPD18G典型±0.2dB、最大±0.5dB，SPD26G典型±0.5dB、最大±0.8dB；SMA18G典型±0.6dB、最大±0.8dB，SMA26G典型±0.75dB、最大±1.0dB。SPD平坦度更优，宽带调制信号检波误差更小。
三、检波器的连接器与频率上限的取舍

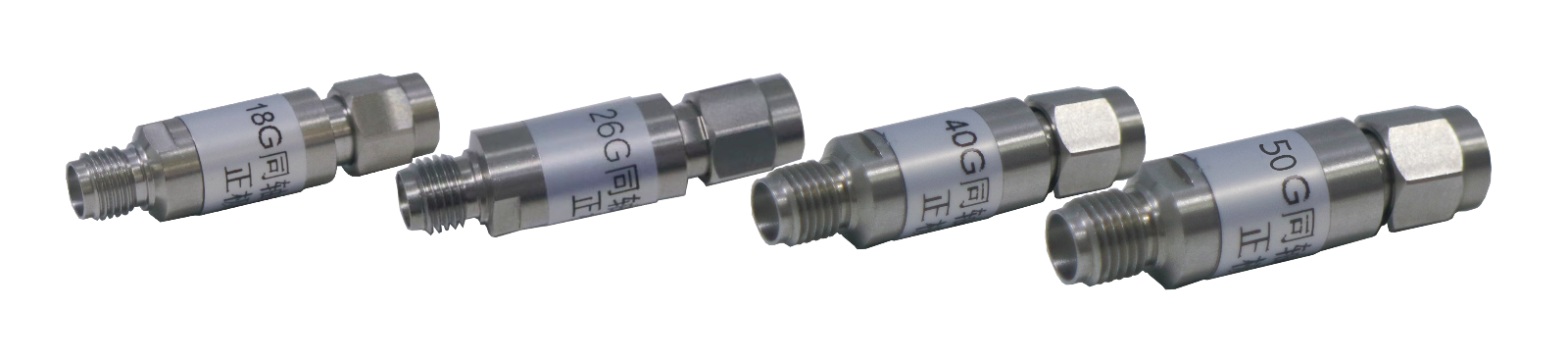

18GHz以下，两者均可选SMA（M）输入。26.5GHz时，SMA系列仍用SMA接头，SPD26G同样为SMA（M），但SPD系列在26.5GHz的驻波与平坦度明显优于SMA26G。若频率到40GHz，SMA40G为2.92mm（M），SPD40G也为2.92mm（M），但SPD50G提供2.4mm-SMAF与2.4mm-2.92F两种结构，覆盖到50GHz。
四、零偏肖特基检波器选型建议
选SMA系列同轴检波器：成本敏感、仅需连续波或宽脉冲检波、对ns级响应无要求、频率不超过18GHz且对驻波要求不苛刻的场合。SMA06G在6GHz以下也有成本优势。
选SPD系列同轴检波器：需要窄脉冲检波（上升时间≤10ns）、低延迟（≤30ns）、优良驻波（≤1.2:1典型）与平坦度（±0.2dB典型）的场合；若系统要兼顾18GHz与26.5GHz，直接选用SPD26G可覆盖两个频段并获得更优的宽带性能。
简言之，盛铂科技18GHz与26.5GHz检波器重叠频段内，SMA系列满足通用检波，SPD系列面向高性能。取舍的核心不是频率，而是对脉冲响应、驻波、平坦度和延迟的容忍度。更多检波器详情可关注盛铂科技（上海）有限公司。
