超低相噪取样锁相介质振荡器PDRO 点频频综技术及应用浅析
2026-09-10
在高速ADC/DAC时钟、微波组件、无线接收机以及数字采集等系统中，频率源的相位噪声水平往往直接影响系统的整体性能。尤其是在高频段，相位噪声、杂散和频率稳定度之间的矛盾更加突出。围绕这一需求，锁相介质振荡器（PDRO）成为低相噪点频源的重要技术路线之一。
一、什么是点频源
点频源是指输出频率为固定单一频率的信号源。与频率可调谐的宽带频率综合器不同，点频源通常围绕一个特定频率进行优化，因此在相位噪声、杂散抑制和输出功率稳定性等方面更容易获得优异性能。

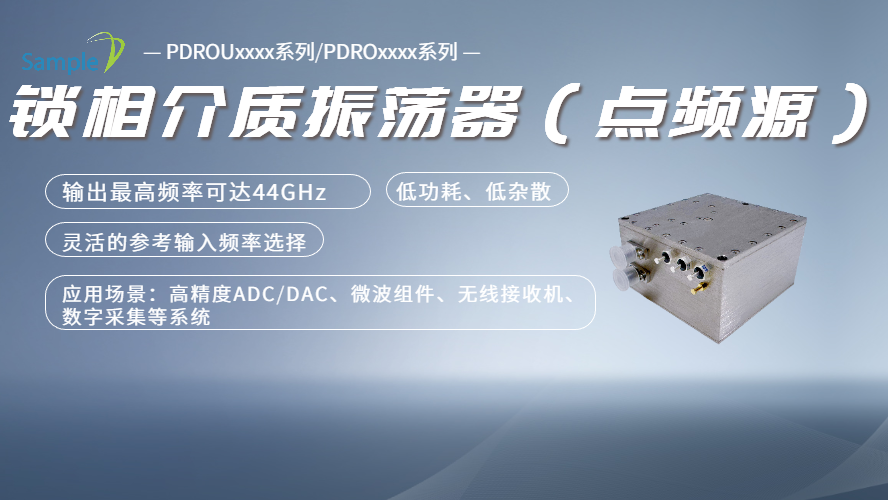

PDROUxxxx系列可在1GHz至44GHz范围内，实现基于外参考频率整数倍的任意固定频率高质量信号输出。其输出频率必须为参考输入的整数倍，可选范围覆盖1~75GHz。这种工作方式使其非常适合作为系统中对特定频率有严格要求的本振源或时钟源。
二、锁相介质振荡器的技术思路
PDROUxxxx系列采用双环取样锁相和低相噪阶跃二极管，实现取样鉴相，并将微波介质产生的振荡频率进行锁定，从而获得非常优异的相噪特性。
该系列的一个重要特点是提供内参考输入和外参考输入两种型号。外参考型号通过外部参考信号实现锁相，内参考型号则集成内部参考。两种形式可根据用户实际应用需求，集成到各种高性能的微波组件、无线接收机、数字采集等系统中。
此外，盛铂科技PDROUxxxx系列点频频综具备灵活的参考输入频率选择，参考输入频率可选80MHz、100MHz或120MHz。对于需要与系统统一参考时钟保持相参关系的应用，这种设计有利于简化系统时钟架构。
三、盛铂科技取样锁相介质振荡器的相噪表现
相位噪声是低相噪点频源的主要指标之一。根据产品资料，PDROUxxxx系列取样锁相介质振荡器在10GHz输出时，相位噪声可达：
-99dBc/Hz@100Hz
-132dBc/Hz@10kHz
从输出相位噪声表可以看到，随着输出频率升高，相位噪声指标会相应变化。例如：
可以看出，该系列在1GHz至75GHz范围内均保持了较低的相位噪声水平。系统相位噪声基底指标：
≤-140dBc/Hz@100Hz
≤-170dBc/Hz@1kHz
≤-180dBc/Hz@10kHz
≤-180dBc/Hz@100kHz
这些指标说明，该系列不仅关注单点频率的相噪表现，也在系统层面控制相噪基底，以适应高性能微波系统的需求。
四、典型应用方向
结合产品资料，PDROUxxxx系列的超低相位噪声特征尤其适合作为高精度高速ADC/DAC时钟使用。在高速数据采集和信号生成系统中，时钟相位噪声会直接影响信噪比和有效位数，因此低相噪点频源具有重要价值。
此外，该系列还可用于：
高性能微波组件
无线接收机
数字采集系统
需要外参考或内参考灵活选择的锁相频率源场景
对于无线接收机而言，低相噪本振有助于降低接收通道的相位噪声贡献，改善邻道选择和解调性能。对于微波组件而言，固定频率、低杂散、低功耗的点频源有利于提升组件整体稳定性和一致性。
结语：
低相噪点频频综技术的重心，在于围绕固定频率实现很好的相位噪声、低杂散和稳定输出。盛铂科技PDROUxxxx系列取样锁相介质振荡器（点频源）通过双环取样锁相和低相噪阶跃二极管等技术路径，在1GHz至75GHz范围内提供了内参考和外参考两种灵活形式，并给出了明确的相位噪声、杂散、谐波和功耗指标。对于高精度高速ADC/DAC时钟、微波组件、无线接收机和数字采集等应用而言，这类低相噪点频源具有明确的工程价值。
如需了解更多产品信息，可访问盛铂科技官网或联系销售与技术支持：18721942080。
