50GHz功率测试不用愁，SPD18G国产同轴检波器驻波低至1.2:1
2026-09-02
在射频微波系统中，检波器承担着将高频信号“翻译”为可测电压信号的关键角色。无论是功率监测、稳幅环路，还是雷达脉冲检测，检波器的性能都直接影响测量结果的真实性。盛铂科技推出SPD系列高性能同轴检波器，为国产化替代提供了有力选择。
SPD系列覆盖10MHz至50GHz的超宽频段，包含SPD18G、SPD26G、SPD40G、SPD50G四个型号，分别对应18GHz、26.5GHz、40GHz和50GHz的最高频率，能够满足从常规射频到毫米波频段的测试需求。

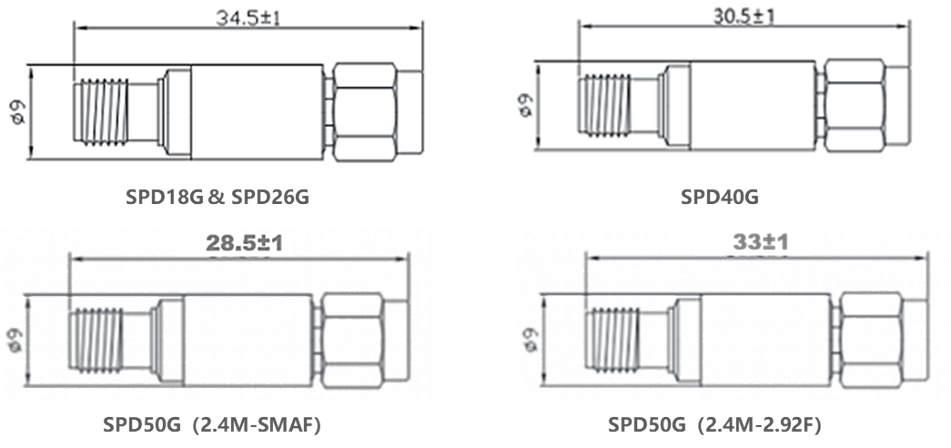

SPD系列检波器结构尺寸
驻波比是衡量检波器对信号传输链路影响的核心指标。驻波越接近1:1，信号反射越小，测量不确定性就越低。SPD18G同轴检波器在10MHz~18GHz全频段内，典型驻波比仅为1.2:1，最大不超过1.35:1。即使到最高频段SPD50G（50GHz），典型驻波也能控制在1.6:1。这一水平在同类产品中相当出色，尤其适合对测量精度要求严苛的系统级联场景。
除驻波性能外，SPD系列高性能包络检波器的幅频平坦度同样可圈可点。SPD18G在0dBm输入下，全频段幅频响应典型值低至±0.2dB，最大偏差不超过±0.5dB。对于5G NR、雷达线性调频等宽带调制信号，良好的平坦度意味着检波输出随频率的波动更小，系统测量误差更低。
在灵敏度与响应速度方面，SPD系列高性能同轴检波器采用低势垒肖特基二极管作为检波核心，-30dBm输入下检波电压典型值不低于0.35mV，0dBm输入时不低于185mV。脉冲上升时间典型值≤10ns（50Ω负载），输入输出延迟≤30ns，能够有效支持窄脉冲雷达信号检测和闭环稳幅控制。
SPD系列还提供正/负检波电压输出两种极性选择（型号后缀+或-），便于匹配不同后级电路。50GHz型号外壳直径仅9mm，长度28.5mm，体积小巧，便于高密度系统集成。
需要注意：该系列RF输入端无隔直功能，禁止输入直流信号，使用时应确保信号源无直流偏置。

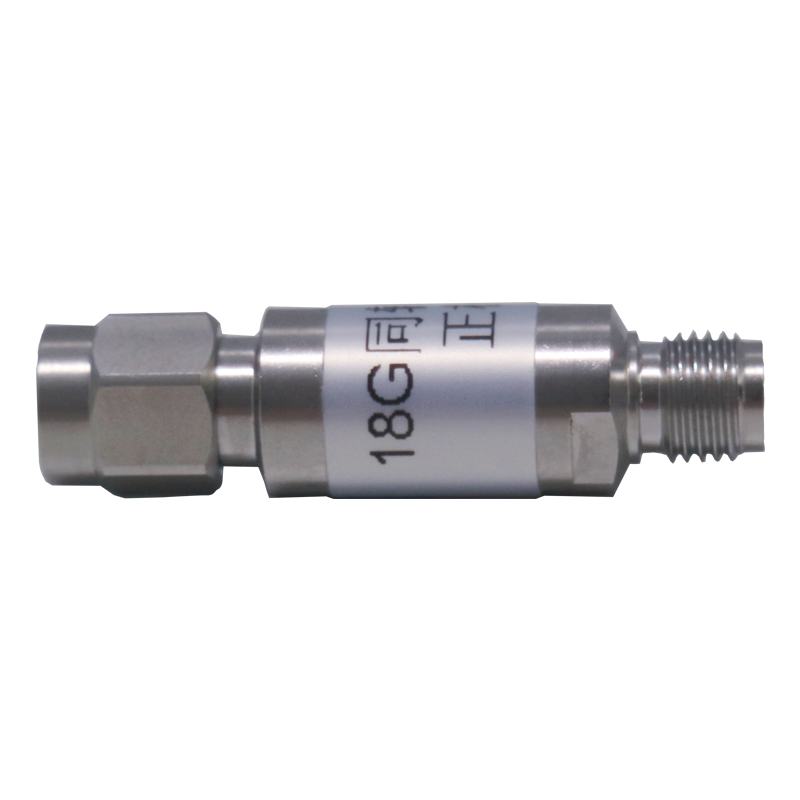

SPD18G+：10MHz~18GHz高性能同轴检波器，正检波电压输出
对于毫米波频段的功率检测、脉冲检波及自动电平控制等应用场景，SPD系列国产同轴检波器凭借低驻波、高平坦度和快速响应特性，为国产高性能测试提供了可靠选择。具体资料下载可关注盛铂科技（18721942080 同微信）
