为什么射频微波功率计功率没有100W的？
2026-08-27
一、引子：一个常见疑问背后的工程逻辑
射频工程师在初次接触功率计时，往往会产生一个直观的困惑：为什么市面上绝大多数高精度功率计都标称mW级别（通常为100mW，即+20dBm），却很少见到能直接插上100W信号进行测量的“大功率功率计”？
这个疑问的背后，实际上揭示了射频功率测量领域一个核心的工程逻辑：高精度与大功率，在物理原理上是彼此矛盾的，需要不同的技术路线来分别满足。
二、矛盾根源：终端式测量原理的局限
我们日常见到的高精度功率计，多采用终端式（吸收式）功率探头作为核心传感器。这类探头的设计原理决定了它必须完全吸收并消耗掉待测信号的所有功率，才能将射频能量精确地转换为热量或电信号以供测量。
这一原理天然划定了它的使用边界：如果直接将100W（50dBm）的功率送入探头，其前端敏感器件会瞬间过载、烧毁，造成永久性损坏。绝大多数精密功率探头的最大安全输入功率上限仅为+20dBm至+30dBm（即0.1W至1W）。
因此，标称+20dBm（100mW）上限的功率计，并非设计上的“缺陷”，而是为了追求极高测量精度所必然付出的物理代价。它们专注于小信号与中等信号的精确测量，是射频微波领域分工的必然结果。
三、工程解法：衰减器 + 功率计的组合方案
那么，当工程师确实需要测量100W量级的大功率时，又该如何操作？答案是采用组合方案，而非寻找一台“100W的功率计”。
其标准架构为：大功率衰减器 + 高精度小功率计。在实际链路中，工程师会在被测件（DUT）与功率计探头之间，串入一个能承受大功率的精密衰减器（例如，能承受150W功率、衰减量为40dB的衰减器）。
以测量100W信号为例：
100W信号对应+50dBm。
通过一个40dB的衰减器后，信号电平降至+10dBm（即10mW）。
这个+10dBm的信号完全处于盛铂科技SCP4000系列功率计安全且高精度的测量范围内（其上限为+20dBm）。
由此，便实现了“用高精度小功率计去精确测量大功率信号”的目标。这种“大马拉小车”的架构，在功率测量领域是标准且安全的工程实践。
在“衰减器+功率计”这一经典组合中，功率计探头的选择至关重要。盛铂科技SCP4000系列USB功率计，正是为此类场景提供了极具竞争力的终端测量方案。
1. 精准适配大功率测试链路
SCP4000系列功率计的最大输入功率为+20dBm（100mW），这与经过40dB衰减后的大功率信号电平（+10dBm）完美匹配，并保留了10dB的安全余量。其测量不确定度典型值可达±0.15dB，显示分辨率0.01dB，能确保在大功率衰减后的信号测量中依然保持高精度。
2. “去主机化”设计，简化系统架构
传统功率计需要昂贵的主机与探头配合使用，系统复杂、成本高昂。SCP4000系列采用“去主机化”设计，将传感器与处理单元集成于一体，仅通过一根USB线缆连接PC即可工作，实现了即插即用的极简测量体验。
.jpg)

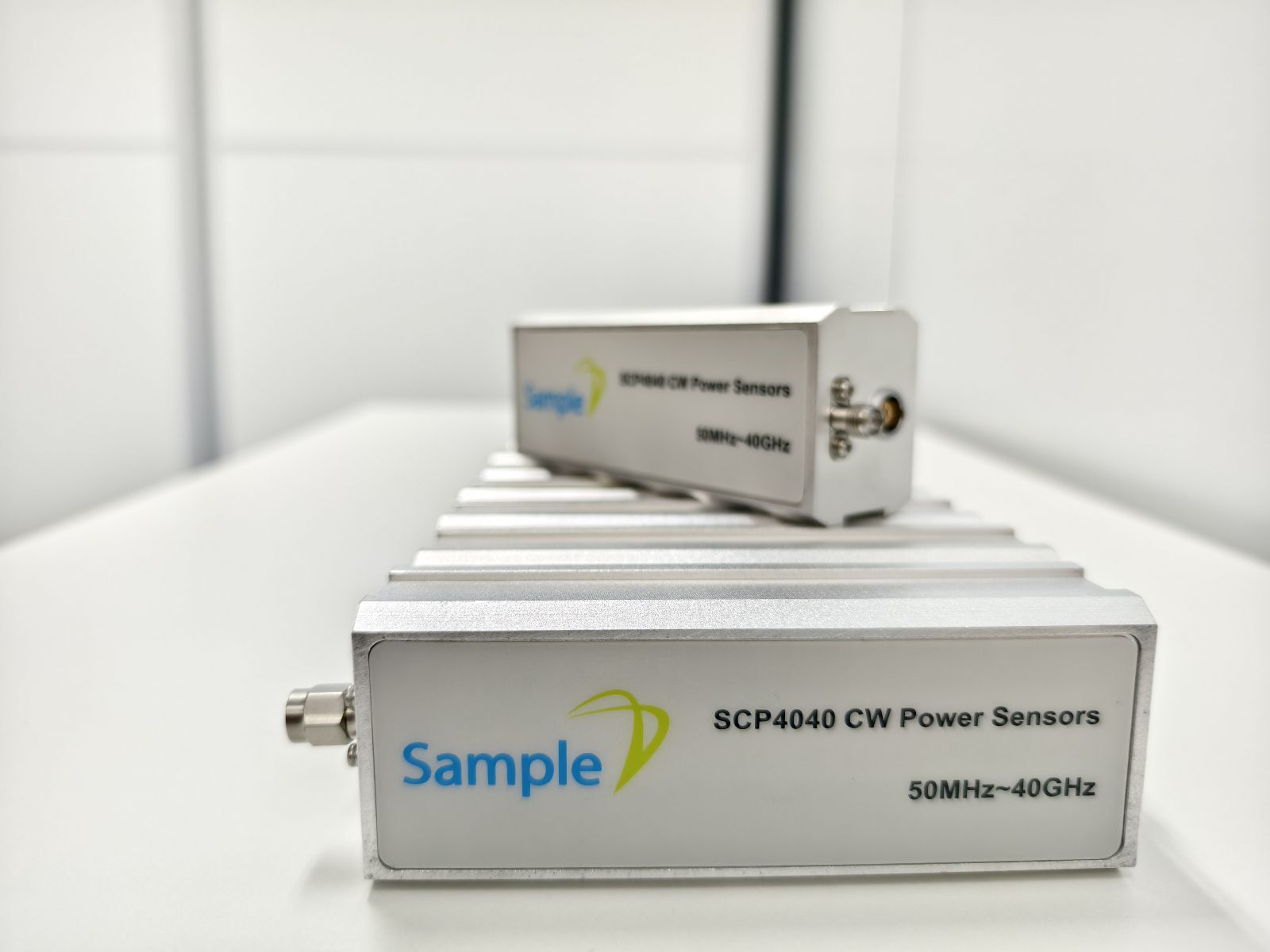

SCP4000系列连续波平均功率计
五、结论
回到最初的问题：功率计为何基本都是mW级别？因为高精度测量的物理原理决定了其必须采用“终端式”设计，从而限制了其直接承受大功率的能力。
而面对100W这样的大功率测量需求，工程上并不存在一台“100W的功率计”，而是通过“大功率衰减器 + 高精度小功率计”的组合方案来优雅地解决这一矛盾。盛铂科技SCP4000系列USB功率计，凭借其精准的功率适配能力、极简的去主机化设计、宽泛的频率覆盖以及强大的系统集成特性，正是这一经典组合方案中理想的测量终端，为射频大功率测量提供了一个高性价比、灵活高效的国产化解决路径。
