小体积纳秒(ns)对数检波器 36x24mm 窄带宽带信号均可检波 便于集成 射频检波模块
2026-05-21

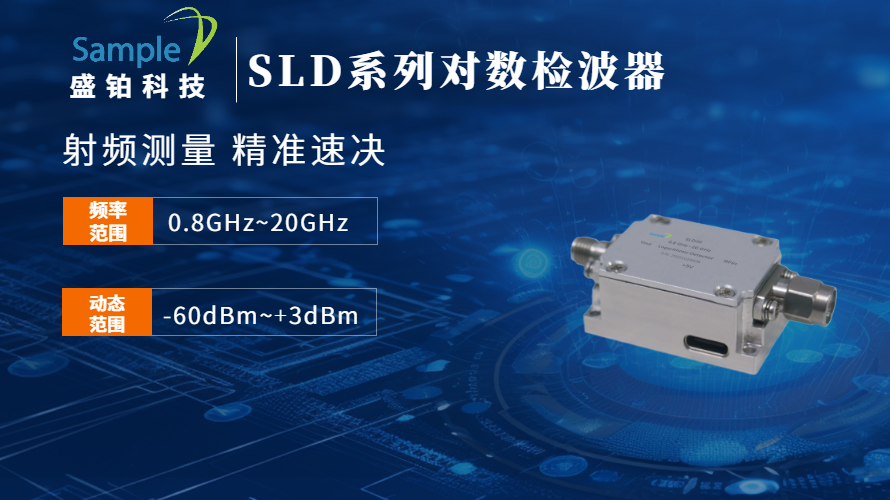

在通信、雷达、电子对抗及微波测量领域，对射频/微波信号进行精确、快速的包络检波是系统设计的关键。盛铂科技推出的SLD系列对数检波器，以小体积、宽频带、高灵敏度和快速响应为核心优势，为工程师提供了一款高效可靠的信号检波解决方案。
小体积，大作为：36×24mm轻松集成
SLD系列最显著的特点之一是其紧凑的机械设计。模块外形尺寸只有36mm × 24mm × 15.5mm（不含连接器），非常适用于空间受限的集成环境。无论是嵌入到复杂的收发组件、手持式检测设备，还是用于多通道相控阵系统，SLD系列都能轻松就位，而不给整体设计增加额外的布局压力。
超宽频率覆盖：0.8GHz ~ 20GHz
SLD系列提供两种频段型号：
SLD18：覆盖 2GHz ~ 18GHz
SLD20：覆盖 0.8GHz ~ 20GHz
从L波段到K波段，无论您需要检测窄带通信信号还是宽带雷达/电子对抗信号，SLD系列都能稳定工作。其良好的宽带幅频特性，使得在宽带调制信号检波测量时，能够有效降低测量误差，保证测试结果的一致性。
高灵敏度与大动态范围
对于微弱信号的检测能力，直接决定了系统的灵敏度上限。SLD系列对数检波器具备卓越的输入功率动态范围：
典型值：-55dBm ~ +0dBm
最大值：-60dBm ~ +3dBm
这意味着，从低至1nW的极微弱信号，到高达2mW的较强信号，SLD均可实现线性对数检波输出（输出电压范围0V~2V），无需额外的前置放大或衰减匹配。同时，器件的驻波比典型值为1.85:1，有效减少了测量中的不确定性误差，提高了系统精度。
纳秒级脉冲响应，捕获瞬态信号
在现代雷达和脉冲通信应用中，信号的瞬态特性至关重要。SLD系列支持最小脉宽 ≤ 25ns、最小周期 ≤ 50ns的脉冲检波能力。其快速上升/下降沿特性，能够忠实还原脉冲包络形状，显著减小边沿失真，使您准确测量脉冲顶部波动、过冲及下降拖尾等细节。
便捷供电与接口设计
SLD系列充分考虑工程实用性：
供电接口：USB Type-C，电压+5V±0.3V，电流仅需0.2A，可由通用USB口或系统板卡轻松供电。
射频输入：SMA-MDC 同轴接头。
检波输出：SMA-F 接头，方便连接示波器、采集卡或ADC。
典型应用场景
射频/微波功率检测：实时监测发射通道功率或接收信号强度。
信号源稳幅环路：为信号源或本振提供闭环幅度控制反馈。
传输与反射扫频测量：配合网络分析仪或扫频源，用于S参数或回波损耗的包络检波。
雷达脉冲测量：分析脉冲宽度、上升时间、顶部跌落等参数。
电子对抗侦察：快速捕捉跳频或突发信号。
订货信息
SLD18：2GHz ~ 18GHz 对数检波器
SLD20：0.8GHz ~ 20GHz 对数检波器
如果您正在寻找一款小体积、宽频段、高灵敏度且便于集成的射频检波模块，盛铂科技SLD系列对数检波器值得您的关注。
