灵敏度0.35mV@-30dBm，延迟仅30ns！SPD系列同轴检波器参数硬核解析
2026-04-28
在现代射频微波系统中，检波器作为信号链中的关键组件，直接影响功率检测、稳幅控制、脉冲响应等主要性能。盛铂科技最新推出的SPD系列高性能同轴检波器，以出色的技术指标和紧凑的结构设计，为通信、雷达、电子对抗、微波测量等领域提供了更高精度的检波解决方案。

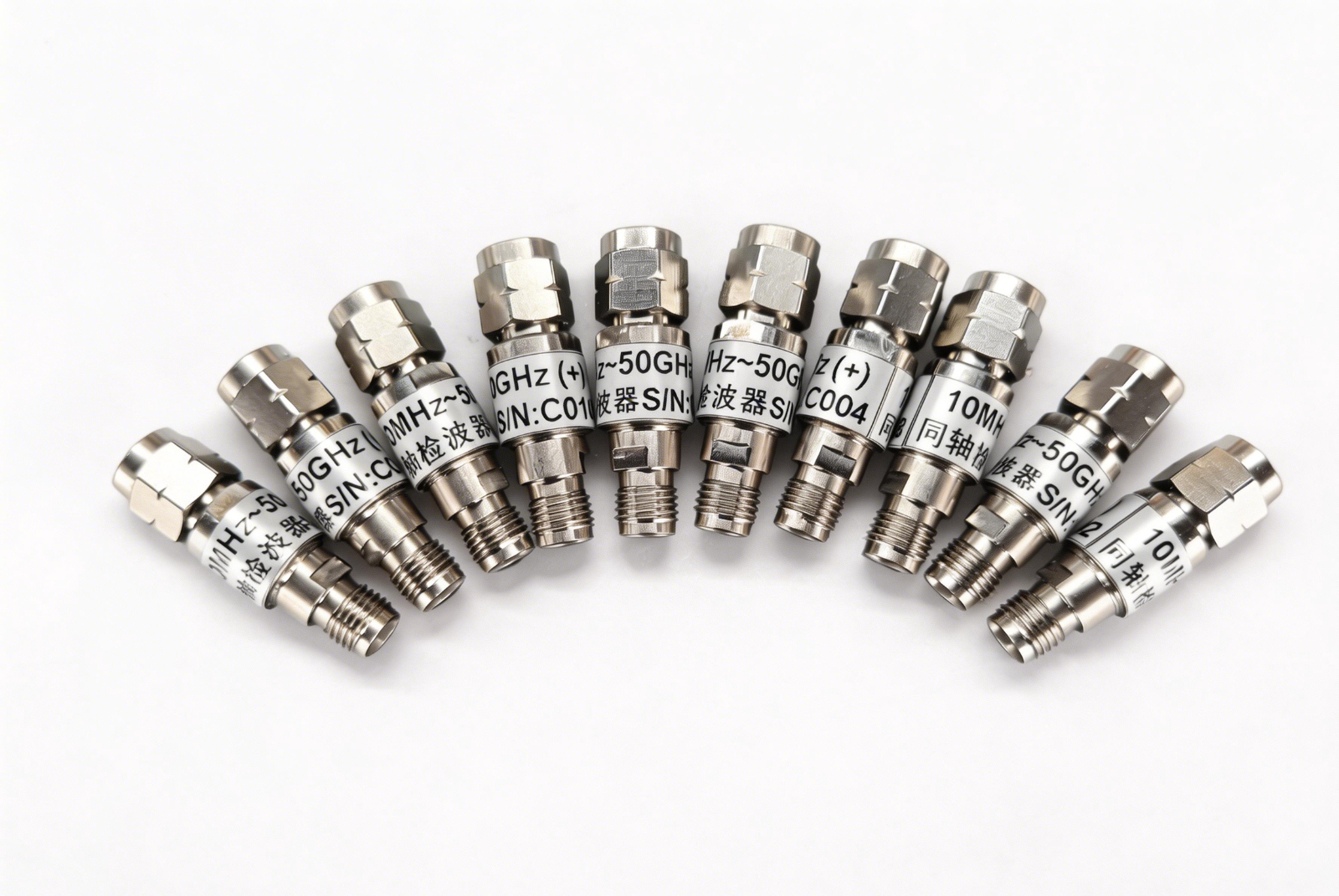

盛铂科技SPD50G同轴检波器实物图
频率覆盖10MHz~50GHz，满足宽带应用需求
SPD系列检波器覆盖从10MHz到50GHz的超宽频段，提供四个型号选择：SPD18G（18GHz）、SPD26G（26.5GHz）、SPD40G（40GHz）和SPD50G（50GHz）。无论是低频段的通信测试，还是毫米波频段的雷达与电子对抗，SPD系列都能提供稳定可靠的检波性能。
灵敏度高：0.35mV@-30dBm
在微弱信号检测场景中，检波器的灵敏度至关重要。SPD系列在-30dBm输入功率下，仍能输出不低于0.35mV的检波电压，充分满足小信号与大动态范围的测量需求。在0dBm输入时，检波输出电压可高达185mV以上，表现出极高的响应能力。
低延迟：≤30ns
在闭环控制系统（如稳幅环路）中，输入输出延迟是影响系统响应速度的关键因素。SPD系列所有型号的延迟时间均控制在30纳秒以内，显著减少信号路径中的时延，提升环路稳定性和实时性，特别适用于高速调制信号处理和脉冲检测场景。
快速脉冲响应：上升时间≤10ns
对于脉冲信号检测，边沿失真会严重影响测量精度。SPD系列在50Ω负载下，上升时间典型值仅为10纳秒，脉冲宽度可低至50ns，确保脉冲信号的高保真传输，适用于雷达脉冲检测、瞬态信号分析等应用。
优异驻波比与幅频平坦度
SPD系列在宽频带内保持了极佳的驻波比（VSWR）：在18GHz以下典型值低至1.2:1，即使在50GHz频段，典型值也控制在1.6:1以内。良好的驻波性能可以有效减少测量中的不确定性误差。
在幅频响应方面，SPD50G在全频段内的典型波动仅为±0.75dB，最大不超过±1.2dB。这种平坦度在宽带调制信号检波中尤为关键，能显著降低系统性测量误差。
灵活的输出极性与连接形式
SPD系列提供正检波电压输出（+） 和负检波电压输出（-） 两种版本，适配不同后级电路的需求。射频输入连接器根据频率不同，提供SMA、2.92mm、2.4mm等多种形式，输出则支持SMA-F或2.92-F，方便系统集成。
SPD系列同轴检波器技术指标
紧凑结构，便于集成
SPD系列体积小巧，50GHz型号外形尺寸仅为Ø9.0×28.5mm，便于在空间受限的模块或设备中嵌入使用。外壳采用不锈钢钝化工艺，兼顾机械强度与环境适应性。
环境适应性与防护提醒
检波器的工作温度为-20℃~+60℃，储存温度可达-40℃~+85℃，满足大多数工业与军用环境要求。需要注意的是，该系列产品为静电敏感器件，且输入端口无隔直功能，严禁输入直流信号，使用时应采取相应防护措施。
SPD系列同轴检波器以超高灵敏度、极低延迟、快速脉冲响应和优异驻波平坦度，在高性能检波器产品线中树立了新的标杆。无论是用于功率检测、稳幅环路，还是宽带调制与脉冲信号测量，SPD系列都能提供专业、稳定、可靠的解决方案。
如需更严格的技术指标或定制化版本，盛铂科技也支持订货前沟通，灵活满足高端系统需求。
