射频微波检波器选型指南及应用领域
2026-03-19
一、确定射频微波检波器信号特性
信号类型：连续波、调制信号（OFDM/QAM）、脉冲信号？
频率范围：最低/最高频率是多少？
功率范围：最小/最大信号电平？
调制复杂度：波峰因数多高？
二、匹配检波器类型
复杂调制/精确功率 → RMS检波器
大动态范围/接收强度 → 对数放大器（如盛铂SLD系列）
宽频覆盖/通用测量 → 同轴检波器（如盛铂SMA系列）
脉冲测量/包络跟踪 → 峰值/包络检波器
相位/幅度同时测量 → 增益/相位检波器
三、评估关键指标
动态范围是否覆盖信号范围？
频率响应是否在工作频带内平坦？
温度稳定性是否符合环境要求？
响应速度是否满足动态变化需求？
输入/输出阻抗是否匹配系统？
考虑易用性与集成度
内置匹配还是需要外部元件？
是否需要温度补偿功能？
输出接口是否便于ADC采样？
封装是否适合PCB布局？
四、应用场景详解
1.无线通信基站

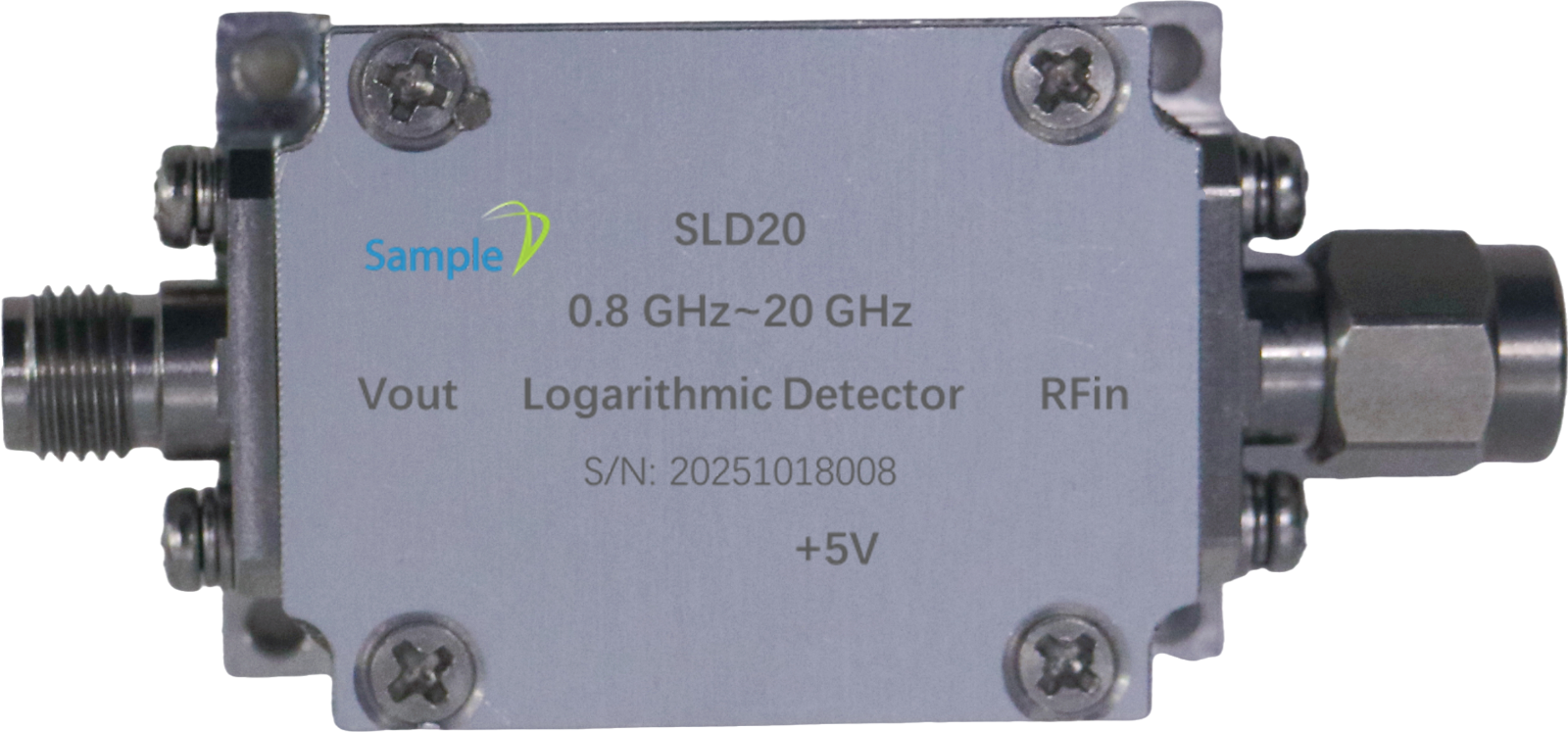

在基站中，检波器用于发射功率监测与控制、接收信号强度指示（RSSI）、天线回波损耗测量等。对数检波器因其宽动态范围被广泛采用，RMS检波器则用于精确测量现代通信信号的发射功率。盛铂SLD系列对数检波器可满足基站功率监控和AGC环路的应用需求。
2.雷达与电子战
雷达系统需要测量脉冲信号的峰值功率、包络形状和脉宽参数，对检波器的响应速度提出极高要求。盛铂SLD系列对数检波器脉冲响应时间≤25ns，适用于雷达脉冲信号检测。电子战系统则对频率覆盖和响应速度要求更高，宽频带同轴检波器在此类应用中发挥作用。
3.测试测量仪器
4.现场维护与故障诊断
现场工程师需要便携、可靠的检波工具快速检测射频信号的存在与强度。SMA系列同轴检波器体积小、响应快、无需外部供电，适合外场维护和故障诊断应用。

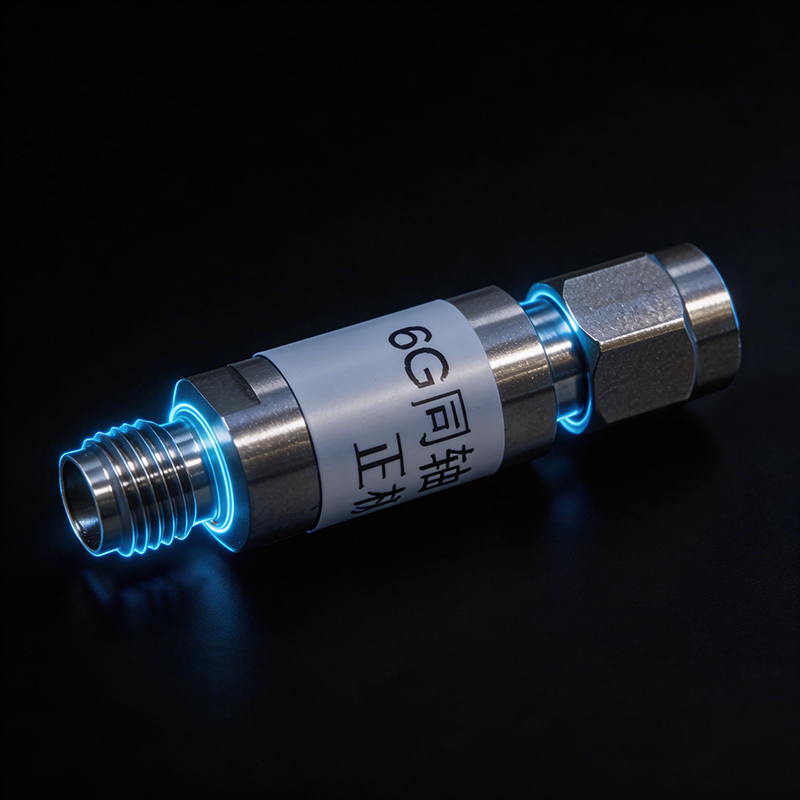

盛铂科技SMA系列同轴检波器高达40GHz
无论是设计高精度测试仪器，还是开发下一代通信系统，选择合适的射频检波器都是确保项目成功的关键一步。盛铂科技SLD系列对数检波器与SMA系列同轴检波器，分别针对宽动态范围对数检测和超宽频带通用测量需求提供了专业解决方案。
