射频检波器的主要类型
2026-03-17
射频检波器的基本作是将射频信号转换为直流或低频信号，但这一转换过程支撑着多种关键系统功能。
一、不同类型的检波器基于不同的工作原理，适用于不同的应用场景。
1.对数放大器检波器（Logarithmic Amplifier）
工作原理：输出电压与输入功率（dB值）成线性关系，即功率每变化1dB，输出电压变化固定毫伏值。
核心优势：动态范围极宽（典型40dB-100dB），能够在极宽范围内精确测量信号强度。
典型应用：频谱分析仪、网络分析仪、基站RSSI测量、接收机AGC电路。
选型关注点：对数线性误差、温度稳定性、响应速度。
2.RMS（真有效值）检波器
工作原理：对输入信号进行完整的模拟均方根计算，输出与信号的真实功率成正比。
核心优势：不受调制方式和波形影响，精确测量复杂调制信号（如OFDM、QAM）的真实功率，波峰因数（CF）适应能力强。
典型应用：4G/5G通信发射功率监测、WiFi功率控制、高精度测试仪表。
选型关注点：波峰因数处理能力、动态范围、频率范围。
3.峰值/包络检波器
工作原理：捕获并保持射频信号的峰值幅度（峰值检波），或跟踪信号的包络变化（包络检波）。
核心优势：响应速度快，能精确还原脉冲调制或QAM信号的时域包络。
典型应用：雷达脉冲分析、脉冲功率测量、包络跟踪（ET）系统、高速通信。
选型关注点：响应时间（上升/下降时间）、视频带宽、检波效率。
4.增益/相位检波器
工作原理：特殊对数放大器结构，用于计算两个输入信号之间的幅度差和相位差。
核心优势：同时输出幅度和相位信息，支持I/Q解调或相位检测。
典型应用：相位噪声测量、锁相环（PLL）、矢量网络分析、波束赋形系统。
选型关注点：相位检测精度、幅度匹配度、I/Q解调带宽。
5.SDLVA（连续检波对数视频放大器）
工作原理：在传统对数放大器基础上优化，具有极高的频率平坦度和极快的响应时间。
核心优势：超快响应、优异频率平坦度、宽瞬时带宽。
典型应用：电子战（EW）系统、雷达告警接收机、宽带瞬时频率测量。
选型关注点：响应时间、视频带宽、脉冲保真度。
二、典型产品技术案例
为帮助理解上述指标的实际意义，以下通过两款盛铂科技的典型产品说明：

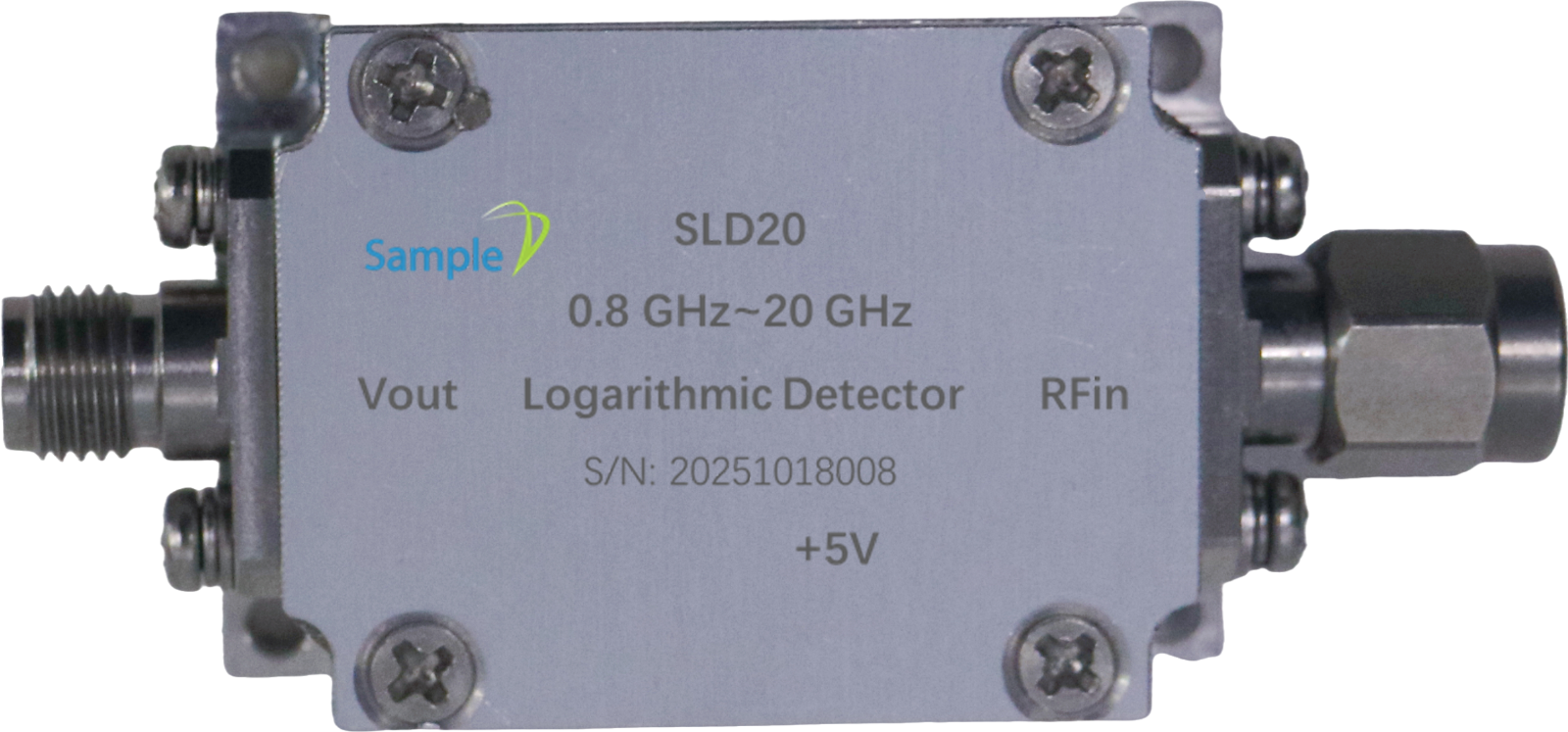

频率范围：0.8GHz~20GHz（型号SLD18覆盖2GHz~18GHz，SLD20覆盖0.8GHz~20GHz）
动态范围：-60dBm~+3dBm（2mW），输出0V~2V直流电压，能够处理从微弱信号到中等功率信号的宽动态范围检测需求
关键特性：脉冲响应时间≤25ns，可精确捕获窄脉冲信号；小尺寸设计（36×24×15.5mm），驻波比优良，便于系统集成
核心技术：采用低势垒肖特基二极管作为检波器件，配合优化的多级检波架构，实现输出电压与输入功率的对数关系
应用场景：雷达系统回波信号检测、电子对抗信号侦测、通信基站功率监控与AGC环路、微波测量设备
技术启示：SLD系列对数检波器以宽动态范围和快速脉冲响应为特点，适用于信号强度变化剧烈、需要精确对数响应的专业射频系统
频率范围：10MHz~40GHz超宽带覆盖，单个器件即可满足从低频到毫米波的宽频测量需求
关键特性：最大输入功率+20dBm（100mW），灵敏度≥0.5mV@1μW，可检测微弱信号；提供正/负检波电压输出选项，灵活性高
核心技术：基于肖特基二极管的单级检波原理，通过多节匹配与分布式参数设计技术，实现全频段内低驻波比和良好的幅频平坦度
应用场景：实验室信号源稳幅与功率监测、现场射频信号快速检测、宽带扫频测量系统、通信与雷达设备维护
技术启示：SMA系列同轴检波器以超宽频带、高灵敏度和快速响应为优势，适合需要宽频覆盖的通用射频测量和现场应用场景
