微波检波器怎么用
2025-07-22
微波检波器是将微波信号（高频电磁信号）转换为可测量的直流或低频电信号的装置，广泛用于微波功率测量、信号检测等场景。以下是其详细使用方法，包括前期准备、连接步骤、操作要点及注意事项：
一、前期准备
1. 了解检波器参数
- 确认检波器的工作频率范围（需与被测微波信号频率匹配，如1GHz-40GHz）、灵敏度（最小可检测功率）、输出类型（如直流电压、低频交流）。
- 查看是否需要外部供电部分检波器内置电池，部分需外接直流电源，如+5V）。
2. 准备配套设

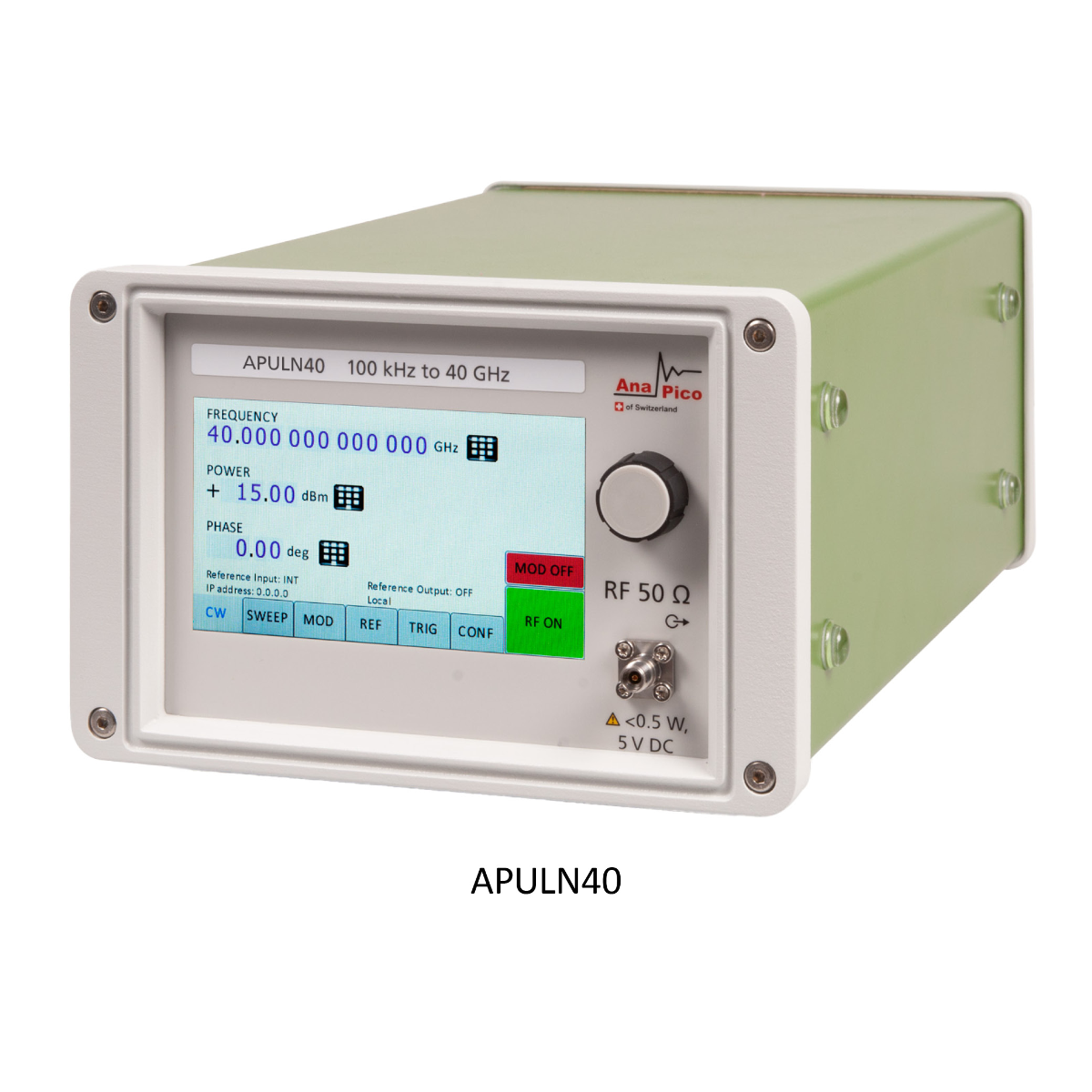

- 被测微波信号源（例如APULN系列微波模拟信号源）。
- 测量仪器：根据输出类型选择
- 连接配件：同轴线缆（如SMA、N型接头，需与检波器接口匹配）、衰减器（若信号功率过大，避免损坏检波器）。
二、连接步骤
1. 连接微波信号输入端
- 将被测微波信号通过同轴线缆接入检波器的“输入”接口（通常标注“RF IN”）。
- 若信号功率未知，建议先串联衰减器，防止大功率信号烧毁检波器内部二极管。
2. 连接输出端与测量仪器
- 若检波器输出为直流电压（常见于功率检波），用信号线连接检波器“输出”接口（如“DC OUT”）至直流电压表或示波器的“DC输入”档。
- 若检波器用于检测调制信号（如AM调制的微波信号），输出可能为低频交流，需连接至示波器的“AC输入”档或频谱仪。
3. 供电（如需要）
- 若检波器需外部供电，按标注接入电源（如+5V直流），注意正负极性，避免反接烧毁电路。也有些不需要额外供电，例如盛铂科技SMA系列同轴/微波检波器。
三、操作与测量
1. 校准（可选，提高精度）
- 用已知功率的微波信号源（或通过功率计校准），记录检波器输出电压与输入功率的对应关系（即“功率-电压曲线”），后续测量时可通过该曲线换算实际功率。
2. 信号测量
- 功率测量：读取测量仪器的电压值，结合校准曲线换算为输入功率（单位：dBm或瓦特）。
- 调制信号检测：若微波信号带有调制（如幅度调制），示波器上可观察到调制后的低频波形，通过波形幅度判断调制深度。
- 信号有无判断：若输出电压明显高于噪声水平，则说明检测到微波信号。
3. 调整与优化
- 若输出信号过弱（低于测量仪器分辨率），可移除衰减器（需确保信号功率在检波器承受范围内），或更换灵敏度更高的检波器。
- 若信号过强导致输出饱和（电压不再随输入功率增加而上升），需增加衰减器或降低信号源功率。
四、注意事项
1. 避免过载
- 检波器的最大输入功率通常较低（如10mW-1W），超过额定功率会损坏内部肖特基二极管，使用前务必确认信号功率范围。
2. 阻抗匹配
- 微波系统需保证阻抗匹配，否则信号反射会导致测量误差。若接口不匹配，可通过阻抗转换器或匹配网络调整。
3. 环境干扰
- 微波信号易受环境电磁干扰，测量时尽量缩短线缆长度，避免靠近强电磁源（如电机、变压器），必要时使用屏蔽线缆。
4. 接头保护
- 连接时轻旋接头，避免用力过猛导致接口损坏；长期不用时，用保护盖盖住检波器输入/输出接口，防止灰尘进入。
五、应用场景示例
- 微波功率测量：通过检波器输出电压换算信号源的发射功率（如无人机通信模块的发射功率）。
- 信号有无检测：在雷达系统中，检波器可将反射回的微波信号转换为电信号，触发报警（如障碍物检测）。
- 调制信号分析：检测微波通信中的调幅信号，通过示波器观察调制波形的完整性。
通过以上步骤，可实现微波信号的有效检测。实际操作中需根据具体型号的说明书调整细节，重点关注信号功率范围和阻抗匹配问题。
