国产 SLFS20 系列频率综合器/频率源模块高频测试测量
2025-03-18
在 5G 通信、卫星导航、精密测量等领域，高精度频率信号源该领域的关键设备。盛铂科技的SLFS20 系列宽带低相噪频率综合器/频率源模块为高端测试场景提供定制解决方案。

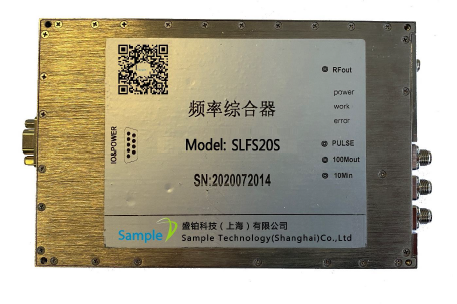

SLFS20频率综合器模块
一、全频段精准覆盖
SLFS20频率综合器/频率源模块支持 200MHz 至 20GHz 超宽频率范围，0.1Hz 步进精度实现毫米级信号调控。采用创新的多环锁相架构，在 10GHz 典型相位噪声达 - 116dBc/Hz@10kHz。配合动态杂散抑制技术，将带内杂散控制在 - 70dBc 以下，确保复杂电磁环境下的信号纯净度。
二、极速响应 赋能智能测试生态
SLFS20频率综合器模块内置高精度恒温晶振与自适应滤波系统，实现≤200μs 的行业领先跳频速度。模块化设计支持 UART 接口或 PXI 总线扩展，无缝兼容自动化测试平台。通过数字预失真补偿算法，有效消除非线性失真，为毫米波芯片验证、雷达系统校准等场景提供可靠支撑。
三、SLFS20频率源模块技术指标
|
主要电性能指标
|
|
输出频率（MHz）
|
200~20000
|
|
频率步进（Hz）
|
0.1（0.2~15GHz）/0.2（15~20GHz）
|
|
跳频时间（uS）
|
≤200（不含通讯时间）
|
|
输出功率（dBm）
|
-40~+10
|
|
功率步进（dBm）
|
0.1
|
|
输出功率稳定度（dB）
|
±1（-15dBm~+10dBm）；±2（-40dBm~-15dBm）
|
|
频率稳定度
|
2e-7（外参考时同外参考）
|
|
频率准确度
|
2e-7（外参考时同外参考）
|
|
杂散（dBc）（0dBm输出时）
|
典型：≤-70dBc；最大：≤-65dBc
|
|
谐波（dBc）（0dBm输出时）
|
≤-20
|
|
相位噪声
|
频偏
|
载频
|
标准
|
选件*
|
载频
|
标准
|
选件*
|
|
dBc/Hz@100Hz
|
@0.2GHz
|
-107
|
-117
|
@0.5GHz
|
-101
|
-111
|
|
dBc/Hz@1kHz
|
-132
|
-139
|
-126
|
-133
|
|
dBc/Hz@10kHz
|
-141
|
-147
|
-134
|
-141
|
|
dBc/Hz@100kHz
|
-141
|
-151
|
-134
|
-141
|
|
dBc/Hz@1MHz
|
-141
|
-151
|
-136
|
-141
|
|
dBc/Hz@100Hz
|
@1GHz
|
-95
|
-105
|
@5GHz
|
-81
|
-91
|
|
dBc/Hz@1kHz
|
-120
|
-127
|
-106
|
-113
|
|
dBc/Hz@10kHz
|
-130
|
-135
|
-116
|
-122
|
|
dBc/Hz@100kHz
|
-130
|
-135
|
-116
|
-122
|
|
dBc/Hz@1MHz
|
-132
|
-135
|
-118
|
-122
|
|
dBc/Hz@100Hz
|
@10GHz
|
-75
|
-85
|
@20GHz
|
-69
|
-79
|
|
dBc/Hz@1kHz
|
-100
|
-107
|
-93
|
-101
|
|
dBc/Hz@10kHz
|
-110
|
-116
|
-103
|
-110
|
|
dBc/Hz@100kHz
|
-110
|
-116
|
-103
|
-110
|
|
dBc/Hz@1MHz
|
-112
|
-116
|
-105
|
-110
|
|
供电（V/A）
|
+12/1.6（启动）；+12/1.2（稳定）
|
|
接口要求
|
射频接口：SMA-KFD
控制及电源接口：J30J-09（UART封装）；J1、J2（PXI标准封装）
|
|
外形尺寸及重量
|
146.1×95×20mm（3UPXI单槽尺寸）；≤0.18kg
|
|
控制方式
|
UART/（兼PXI）
|
|
工作温度（℃）
|
-40~+70
|
|
储存温度（℃）
|
-55~+85
|
|
脉冲调制（ALC打开模式）
|
|
调制深度
|
≥60dBc（@+10dBm）
|
|
脉冲形式
|
内部/外部
|
|
调制脉冲宽度
|
100ns~10ms
|
|
上升/下降沿
|
≤50ns/100ns
|
具体SLFS20频率源模块详情可点击以下文字：
SLFS20系列低相位噪声频率综合器
标签：频率源 频率综合器 频率合成器 捷变频信号源
（本文来源于盛铂科技，如需其他频率综合器产品，请联系客服18721942080获取专业支持。）
