产品特点：
•输出频率：200MHz~20GHz；
•低相位噪声：-116dBc/Hz@10kHz（10GHz）
•跳频时间：≤200uS
•UART接口模块或标准PXI模块结构
PXI标准封装（1个槽位）

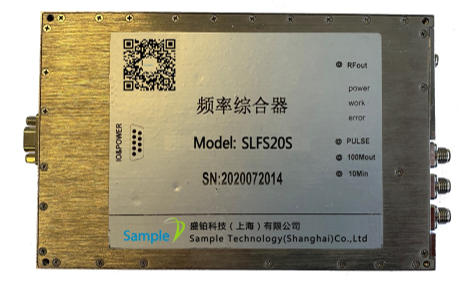

UART模块封装
产品主要技术指标：
|
主要电性能指标
|
|
输出频率（MHz）
|
200~20000
|
|
频率步进（Hz）
|
0.1（0.2~15GHz）/0.2（15~20GHz）
|
|
跳频时间（uS）
|
≤200（不含通讯时间）
|
|
输出功率（dBm）
|
-40~+10
|
|
功率步进（dBm）
|
0.1
|
|
输出功率稳定度（dB）
|
±1（-15dBm~+10dBm）；±2（-40dBm~-15dBm）
|
|
频率稳定度
|
2e-7（外参考时同外参考）
|
|
频率准确度
|
2e-7（外参考时同外参考）
|
|
杂散（dBc）（0dBm输出时）
|
典型：≤-70dBc；最大：≤-65dBc
|
|
谐波（dBc）（0dBm输出时）
|
≤-20
|
|
相位噪声
|
频偏
|
载频
|
标准
|
选件*
|
载频
|
标准
|
选件*
|
|
dBc/Hz@100Hz
|
@0.2GHz
|
-107
|
-117
|
@0.5GHz
|
-101
|
-111
|
|
dBc/Hz@1kHz
|
-132
|
-139
|
-126
|
-133
|
|
dBc/Hz@10kHz
|
-141
|
-147
|
-134
|
-141
|
|
dBc/Hz@100kHz
|
-141
|
-151
|
-134
|
-141
|
|
dBc/Hz@1MHz
|
-141
|
-151
|
-136
|
-141
|
|
dBc/Hz@100Hz
|
@1GHz
|
-95
|
-105
|
@5GHz
|
-81
|
-91
|
|
dBc/Hz@1kHz
|
-120
|
-127
|
-106
|
-113
|
|
dBc/Hz@10kHz
|
-130
|
-135
|
-116
|
-122
|
|
dBc/Hz@100kHz
|
-130
|
-135
|
-116
|
-122
|
|
dBc/Hz@1MHz
|
-132
|
-135
|
-118
|
-122
|
|
dBc/Hz@100Hz
|
@10GHz
|
-75
|
-85
|
@20GHz
|
-69
|
-79
|
|
dBc/Hz@1kHz
|
-100
|
-107
|
-93
|
-101
|
|
dBc/Hz@10kHz
|
-110
|
-116
|
-103
|
-110
|
|
dBc/Hz@100kHz
|
-110
|
-116
|
-103
|
-110
|
|
dBc/Hz@1MHz
|
-112
|
-116
|
-105
|
-110
|
|
供电（V/A）
|
+12/1.6（启动）；+12/1.2（稳定）
|
|
接口要求
|
射频接口：SMA-KFD
控制及电源接口：J30J-09（UART封装）；J1、J2（PXI标准封装）
|
|
外形尺寸及重量
|
146.1×95×20mm（3UPXI单槽尺寸）；≤0.18kg
|
|
控制方式
|
UART/（兼PXI）
|
|
工作温度（℃）
|
-40~+70
|
|
储存温度（℃）
|
-55~+85
|
|
脉冲调制（ALC打开模式）
|
|
调制深度
|
≥60dBc（@+10dBm）
|
|
脉冲形式
|
内部/外部
|
|
调制脉冲宽度
|
100ns~10ms
|
|
上升/下降沿
|
≤50ns/100ns
|
SLFS20相噪典型值曲线图

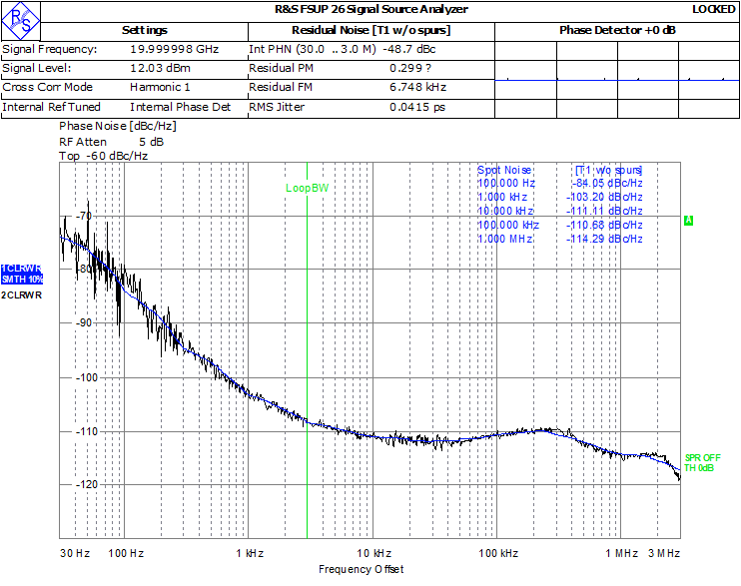

SLFS20 20GHz输出时相噪曲线
订货信息：
SLFS20S：200MHz~20GHz宽带低相噪频率综合器，UART模块封装；
SLFS20P：200MHz~20GHz宽带低相噪频率综合器，标准PXI模块封装；
SLN：低相噪输出选件
