Boonton峰值功率计使用统计方法测量似噪声信号
2017-05-12
Boonton 4540型和4500B型峰值功率计动态范围广，可使现代电信放大器达到最大校准精度。
与使用CW频的简单的平均功率测量方式不同，在将峰信号峰率和平均率相比较时，统计分析更具优势。结果将以相对于总信号时间的百分比的形式来显示。此方法对似噪声信号尤为有用，如LTE、WiMAX或UMTS。根据峰值功率值的数量级对它们进行分类或筛选，通过平均功率进行标准化，并作为峰值因数显示在双对数坐标图中，单位：dBr。其中一个重要体现就是CCDF（互补累计分布函数）。图1中的CCDF显示了特定功率级的出现频率，以占总信号时间的百分比表示。0dBr等于平均功率，0%的时间等于最大瞬时峰值因素。图1显示了相对于平均功率，峰值因素概率0.0001%出现在峰值因素为15dBr时。

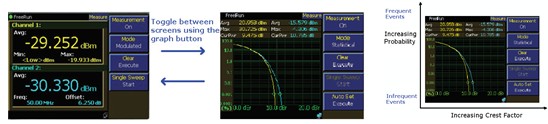

图1
使用CCDF分布对比放大器的输入和输出
图1右侧显示了CCDF分布，在测试条件下对放大器的输入和输出进行对比。蓝色信号用作参考输入，而黄色信号为DUT（被测设备）输出。通过宽动态范围峰值传感器，可在CCDF显示器上将输入和输出峰值与平均率进行对比。使用期望信号，可在整个动态范围内对该放大器进行测试。
通过Boonton 4540系列功率表上的图形按钮，用户可在平均功率测量和双CCDF统计显示之间切换。使用CCDF显示的DUT输入的峰值功率与平均功率之间的比率偏差说明了平均1dB压缩点品质因数与统计显示间的差别。在这个实例中，放大器在达到1dB压缩点之前很早就开始压缩（见图2）。1dB压缩点，或三阶交调截取点的品质因素不包括物理层之上的信息，但CCDF统计图可推断出来自于之前测量的接收器的有关放大器的品质。Boonton功率表先进的统计测量功能具有灵活，精度高，以及减少放大器测试测量时间等优点。

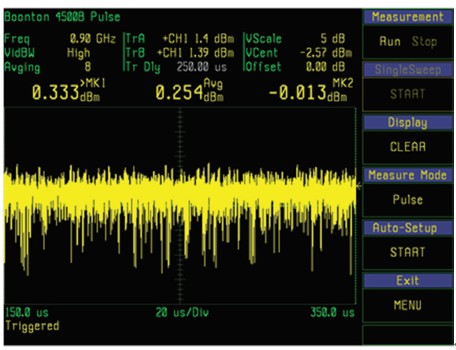

图2
