Noisecom噪声发生器产品用于高速数据设备的抖动测试
2017-05-08
系统抖动对电路行为有极大的影响，因为它能及时改变转换布局和缩短测试接收器（通常为示波器）的存留时间，最终导致BER较高。尽管噪声是一种干扰，但它可以用于为高速数据系统提供精确干扰，以评估各部件之间的互操作性和确立抖动容许量。真正的高斯白噪声类似于真实的干扰，可通过无源耦合注入到数据流的振幅轴上，以生成AM，或者可相位调制到时间轴上，从而导致时间（dT）上的相位偏差。两种类型的抖动都可单独或一起使用，致使dV和dT的偏差。如果生成得当，白色噪声的振幅分布将呈贝尔曲线或高斯曲线，并且具有较高的峰值因素，或者较大的标准偏差Sigma（σ）。这种类型的噪声可添加到精确数量的数字电路中，以改变数据流的SNR，从而测量BER的变化。该接收器压力测试用于确定高速数据系统的抖动容量。图1示出了边缘类型，AM和PM抖动注入形成的转换动作。
图1
Noisecom公司能够提供几种符合您抖动测试要求的噪声注入模型。这些噪声源包括从J7000A系列抖动噪声发生器到NC1000系列高功率噪声模块，用于组成完整的抖动测试系统。

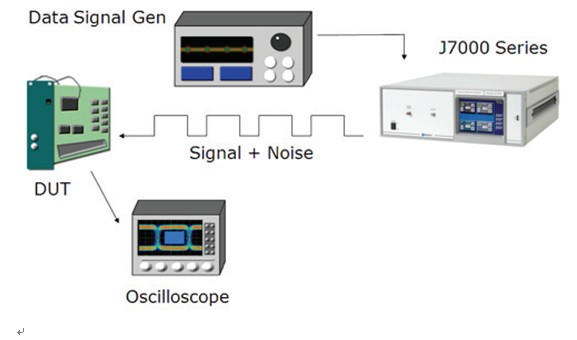

图2为带有Noisecom公司J7000A系列抖动噪声发生器的典型抖动测试系统图，J7000A系列抖动噪声发生器将噪声注入到数据流中，以进行接收机的抖动测试。
图2
