Noisecom产品的卫星频道干扰应用：BER与Eb/No性能

返回 Noisecom产品的卫星频道干扰应用：BER与Eb/No性能

2017-05-08

图2示出了一个典型的卫星调制解调器循环测试的实例，该实例用于找出不错的BER vs Eb/No性能。Noisecom公司的CNG-EbNo精密信噪比信号发生器生成一个精确的比特能量与噪声密度比（Eb/No），BER测试设备测量各自的比特误码率。通过BER vs.Eb/No的对数尺，一条绘制瀑布式的曲线。（图1）该Eb/No值一般用于调制和编码，用于噪声限制系统（而非干扰限制通信系统），以及功率限制系统（而非频宽限制通信系统）。功率限制系统的实例包括扩展频谱和外层空间系统，它们都通过相对于比特率较大的频宽进行了优化。

MSK：最小频移键控 DQPSK：差分四相相移键控

PSK：相移键控 OOK：开关键控

DBPSK：差分二进制相移键控 OFSK：正交频移键控

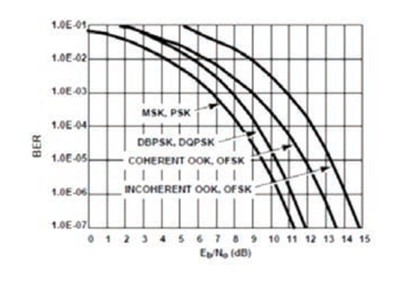

图1.BER和Eb/No之间的关系实例

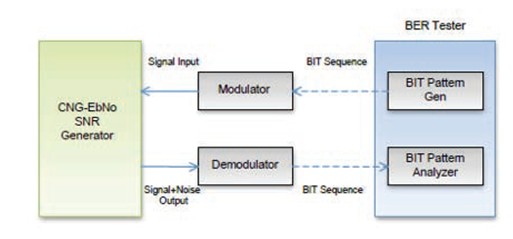

图2. Noisecom公司的CNG-EbNo精密信噪比信号发生器典型卫星调制解调器循环测试框图
