描述:
APVSG04-X是超快速切换矢量信号发生器的多输出版本，覆盖10 MHz至4（可选6）GHz的连续频率范围。APVSG04-X可实现出色的超快速相位同步频率扫描，线性调频，脉冲内调制，脉冲整形，而且相位噪声非常低。对于每个输出，一个高性能的内部I / Q调制器可实现独立的定制调制波形，并支持专用的调制方案。使用标准SCPI命令语言，可以通过以太网和USB轻松控制该设备的远程访问。提供了基于PC的图形用户界面（GUI）来控制设备，并提供易于使用的界面来下载预先计算的IQ数据文件。GUI支持各种文件格式，包括专有的IQ数据文件格式。

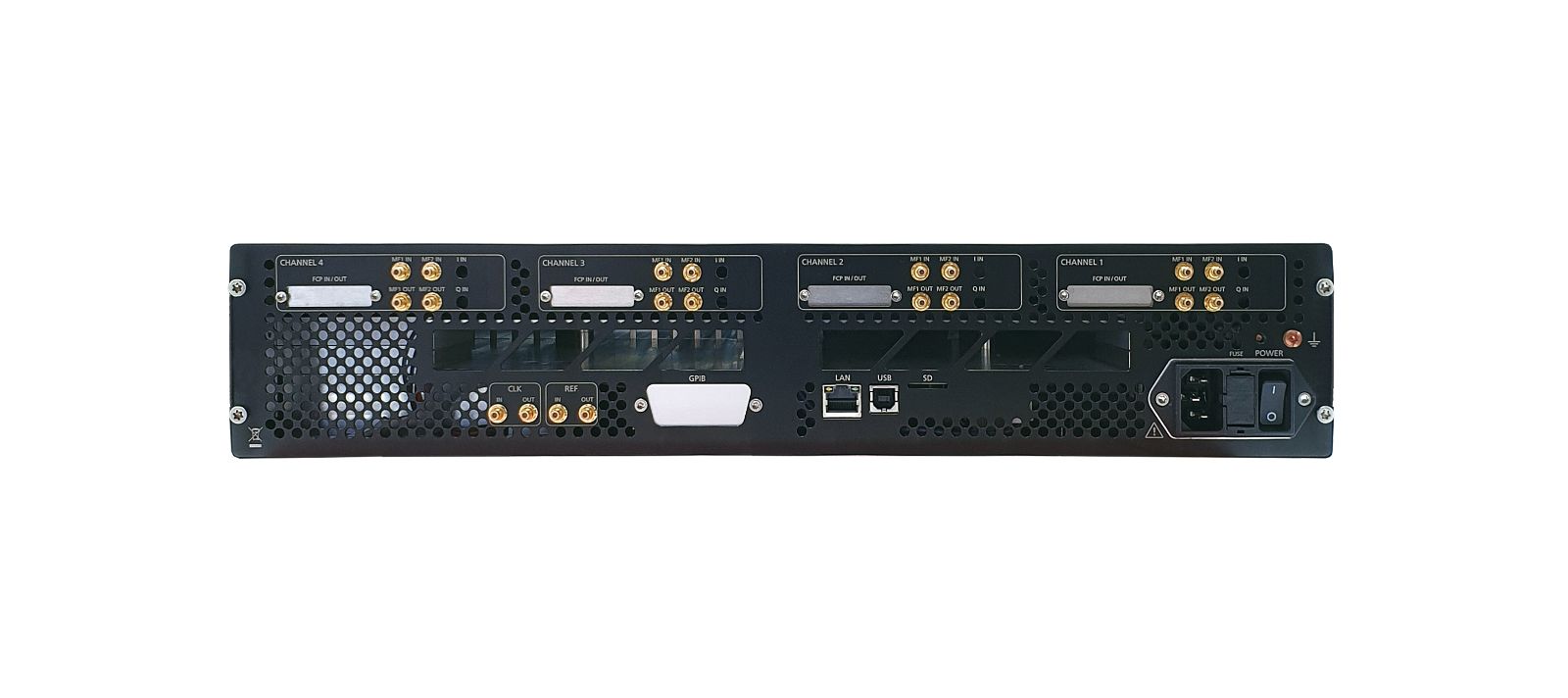

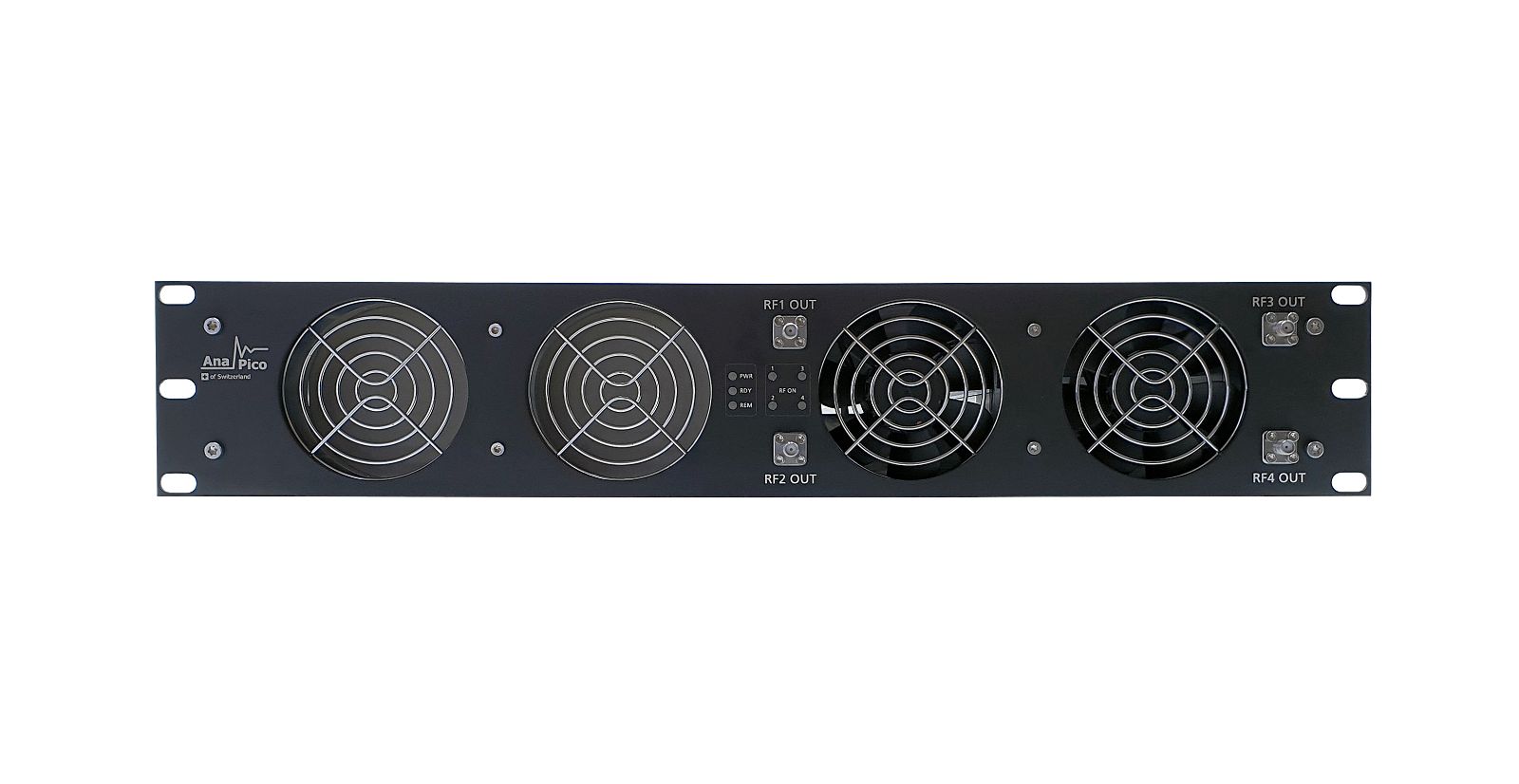

具有2、3、或4个通道的APVSG-X安装在19英寸2U机柜中（86 H x 426 W x 480 mm L [3.4 H x 16.8 W x 18.9 in L], 18 kg）。
主要功能：
-
高射频信号带宽：使用工作在500 MHz的双路任意波形发生器进行I / Q信号生成。该发生器具有对通用矢量调制方案的内置支持，并为将附加高斯白噪声（AWGN）受控注入信号路径提供了直接支持。
-
出色的调制信号信号纯度：最低的相位噪声（在1 GHz和20 kHz偏移下为-145 dBc / Hz），低杂散和出色的谐波抑制
-
出色的EVM和ACPR性能
-
全套内置模拟调制，如AM，FM，PM，脉冲
-
超窄脉冲序列（<5 ns），线性和非线性脉冲频率线性调频
-
内置数字调制方案，例如FSK，PSK，ASK，QAM
-
超快速跳变和扫描功能（在200 ns内更新频率，功率和相位）
-
强大的触发系统，包括多个标记和输入触发。
-
快速控制端口（FCP）（并行BCD接口），用于快速外部信号控制
-
安全性：可用外部microSD
应用包括：
APVSG旨在实现高可靠性以及快速，简便的校准，服务和维修。模块化系统组装简化了维修并保证了较低的维护成本。
规格：
|
频率范围
|
0.01 ~ 4,6,12,20或40 GHz
|
|
频率分辨率
|
0.001 Hz
|
|
输出功率
|
-60 至 +20 dBm
|
|
切换速度
|
200ns (列表模式)
|
|
相噪：1 GHz@10 Hz
|
-90 dBc/Hz
|
|
相噪：1 GHz@1 kHz
|
-132 dBc/Hz
|
|
相噪：1 GHz@20 kHz
|
-144 dBc/Hz
|
|
相噪：1 GHz@100 kHz
|
-148 dBc/Hz
|
|
远程控制
|
Ethernet, GPIB, USB (SCPI v1999)
|
|
调制
|
FSK, PSK, ASK, QAM, I/Q, Pulse, Pulse trains, pulsed Chirps, 宽带FM/PM
|
|
扫描
|
复杂列表, 频率/功率/相位
|
|
尺寸 (W x L x H), 重量
|
426 x 480 x 86 mm [16.8 x 18.9 x 3.4 in], 18 kg
|
|
通道数量
|
2, 3, 4
|
特征：
•出色的相位噪声性能和低杂散
•超快速切换和跳频（<150 ns的频率，幅度和相位更新速率）
•500 MS IQ数据速率，高达256 MS深度内部回放存储器
•支持各种数字调制（ PSK，FSK，FSK，QAM）
•最小脉冲宽度为10 ns，开/关比> 80 dB
•线性/非线性线性调频
应用：
•任意I / Q波形回放
•雷达信号仿真
•组件，模块或子系统特性
•航空电子调制仿真
•高速天线测试
选件：
|
LN
|
增强的相噪和频率稳定性
|
|
LN+
|
增强近相位噪声和进一步增强长期频率稳定性
|
|
UFS
|
超快的切速
|
|
FCP
|
快速控制端口
|
|
HI
|
高隔离框
|
|
MOD
|
全范围模拟调制能力
|
|
IVM
|
内部数字调制方案
|
|
AVIO
|
航空电子（DME，VOR，ILS）
|
|
VREF
|
可变外部参考
|
|
FLASH
|
MicroSD卡插槽，用于可移动microSD
|
|
WE
|
额外一年保修（标准：2年）
|
|
EIQ
|
外部模拟IQ输入
|
|
APVSG04-X
|
0.01 GHz 至 4 GHz, X通道19英寸2U机箱
|
|
APVSG06-X
|
0.01 GHz to 6 GHz, X通道19英寸2U机箱
|
|
APVSG12-X
|
0.01 GHz to 12 GHz, X通道19英寸2U机箱
|
|
APVSG20-X
|
0.01 GHz 至 20 GHz, X通道19英寸2U机箱
|
|
APVSG40-X
|
0.01 GHz to 40 GHz, X通道19英寸2U机箱
|
