产品简介
|
|

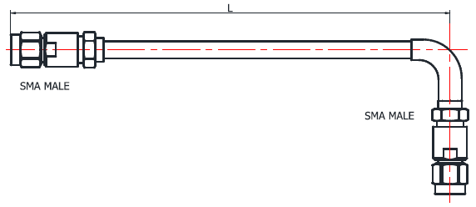

型号：SCAP18-SMMSMRM-XXX
描述：SMA公头，弧度弯头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT205A
阻抗：50Ω
|
|
|

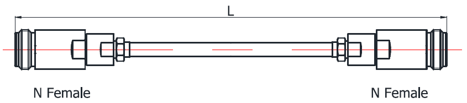

型号：SCAP18-NFNF-XXX
描述：N型母头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT205A
阻抗：50Ω
|
|
|
型号：SCAP18-TNCMTNCM-XXX
描述：TNC公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210P
阻抗：50Ω
|
|
|
型号：SCAP18-35M35M-XXX
描述：3.5mm公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210P
阻抗：50Ω
|
|
|

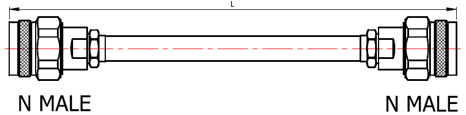

型号：SCAP18-NMNM-XXX
描述：N型公头测试电缆组件，低损稳相，大功率，DC-18GHz，配接电缆GT311A
阻抗：50Ω
|
|
|

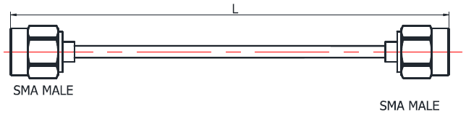

型号：SCAP18-SMMSMM-XXX
描述：SMA公头测试电缆组件，低损稳相，DC-18GHz，配接电缆GT210B
阻抗：50Ω
|
|
|
型号：SCAP18-SMMSMM-XXXM
描述：SMA公头测试电缆组件，低损稳相，DC-18GHz，配接Micro-Coax原装进口电缆HFE100D
阻抗：50Ω
|
主要指标
SCAP18-SMMSMRM-XXX SCAP18-NFNF-XXX
SCAP18-TNCMTNCM-XXX SCAP18-35M35M-XXX
SCAP18-NMNM-XXX SCAP18-SMMSMM-XXX
SCAP18-SMMSMM-XXXM
|
基本信息
|
SCAP18-SMMSMRM-XXX
|
SCAP18-NFNF-XXX
|
SCAP18-TNCMTNCM-XXX
|
SCAP18-35M35M-XXX
|
SCAP18-NMNM-XXX
|
SCAP18-SMMSMM-XXX
|
SCAP18-SMMSMM-XXXM
|
|
连接器1类型
|
SMA，公
|
N型，母
|
TNC，公
|
3.5mm，公
|
N型，公
|
SMA，公
|
SMA，公
|
|
连接器1体型
|
直
|
|
连接器1极性
|
标准
|
|
连接器1材质
|
不锈钢
|
|
连接器2类型
|
SMA，公
|
N型，母
|
TNC，公
|
3.5mm，公
|
N型，公
|
SMA，公
|
SMA，公
|
|
连接器2体型
|
弧弯
|
直
|
|
连接器2极性
|
标准
|
|
连接器2材质
|
不锈钢
|
|
配接电缆
|
GT205A
|
GT205A
|
GT210P
|
GT210P
|
GT311A
|
GT210B
|
GT405
|
|
电气性能参数
|
|
阻抗
|
50Ω
|
|
频率范围
|
DC-18GHz
|
|
驻波比
|
≤1.3
|
≤1.35
|
≤1.35
|
≤1.25
|
≤1.25
|
≤1.25
|
≤1.25
|
|
插入损耗
|
详见产品规格资料
|
|
相位均衡
|
1°@10GHz，2°@18GHz
|
1°@10GHz，2°@18GHz
|
2°@18GHz
|
2°@18GHz
|
5°@18GHz
|
2°@18GHz
|
2°@18GHz
|
|
屏蔽性能
|
<-100dB@1GHz
|
<-100dB@1GHz
|
<-100dB@1GHz
|
<-100dB@1GHz
|
<-100dB@1GHz
|
<-100dB@1GHz
|
<-100dB@1GHz
|
|
额定功率
|
350W@5GHz，VSWR1.0
|
350W@5GHz，VSWR1.0
|
380W@5GHz，VSWR1.0
|
380W@5GHz，VSWR1.0
|
780W@5GHz，VSWR1.0
|
380W@5GHz，VSWR1.0
|
380W@5GHz，VSWR1.0
|
|
环境参数
|
|
工作温度范围
|
-40°C至+165°C
|
-40°C至+85°C
|
-40°C至+165°C
|
|
2002/95/EC（RoHS）
|
符合
|
|
电缆参数
|
|
中心导线
|
镀银铜线
|
|
绝缘体
|
低密度PTFE
|
|
护套
|
FEP
|
PUR
|
FEP
|
|
电容（pF/m）
|
80.4
|
80.4
|
86
|
86
|
80.4
|
86
|
86
|
|
传播速度（%）
|
83
|
83
|
77
|
77
|
83
|
77
|
77
|
|
最小弯曲半径
|
6.35mm
|
6.35mm
|
9.65mm
|
9.65mm
|
31.75mm
|
9.65mm
|
9.65mm
|
|
护套直径
|
5.21mm±0.13
|
5.21mm±0.13
|
5.5mm±0.13
|
5.5mm±0.13
|
7.90mm±0.13
|
5.33mm±0.13
|
5.33mm±0.13
|
