盛铂科技发布0.1~20GHz超宽带低噪声放大器
2016-09-01

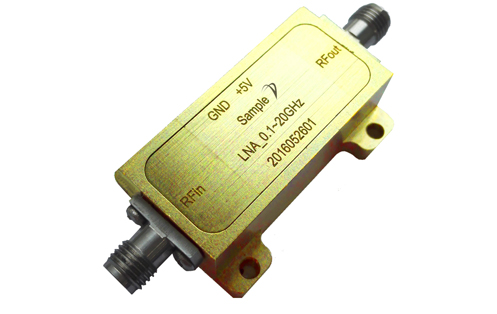

微波测试设备供应商Sample（盛铂科技）于2016年8月宣布其之前用于自身微波测试仪器的超宽带低噪声放大器模块通用版本正式对用户开放销售，其型号为：SWLNA0012031。
SWLNA0012031低噪放模块具有仪器级别的性能指标，采用GaAs PHEMT MMIC工艺，具有超低功耗（单电源+5V工作，电流140mA），可覆盖0.1-20GHz超宽频率范围， 31dB高增益的特点。该模块还可在-40℃~+85℃超大温度范围内正常工作，在高低温环境下增益变化影响不明显，外观尺寸精巧38mm×18mm×12mm。
性能指标（TA = +25 oC ,50Ω system, Vcc=+5V）
|
参数
|
最小
|
典型
|
最大
|
单位
|
|
工作频率
|
0.1- 20
|
GHz
|
|
增益
|
|
31
|
|
dB
|
|
带内平坦度
|
|
±1
|
|
dB
|
|
噪声系数
|
|
2.2
|
3.9
|
dB
|
|
输出1dB压缩点
|
+9
|
+11
|
+12
|
dBm
|
|
OIP3
|
+21
|
+22
|
+24
|
dBm
|
|
反向隔离度
|
|
70
|
|
dB
|
|
输入回波损耗
|
|
15
|
|
dB
|
|
输出回波损耗
|
|
15
|
|
dB
|
|
电流
|
|
138
|
|
mA
|
该产品之前已在盛铂科技推出的多款微波测试仪器上得到了广泛的验证，其主要特点是在极低的功耗下（同类产品的一半）获得及其优良的性能指标，这对于总功耗有严苛的使用环境，如：机载、车载、弹载等尤其关键。
