正检波 vs 负检波：X波段同轴检波器输出极性选型指南
2026-08-19
在射频功率检测与信号监测应用中，X波段同轴检波器是实现信号包络检测的关键部件。工程技术人员在选型时，往往会面临一个基础却至关重要的选择：正检波电压输出，还是负检波电压输出？
这一选择并非随意，而是与后续电路设计、系统集成及测量习惯直接相关。本文将从检波器内部结构出发，解析正/负输出的本质区别，并提供系统化的选型策略。
输出极性的本质：内部结构决定

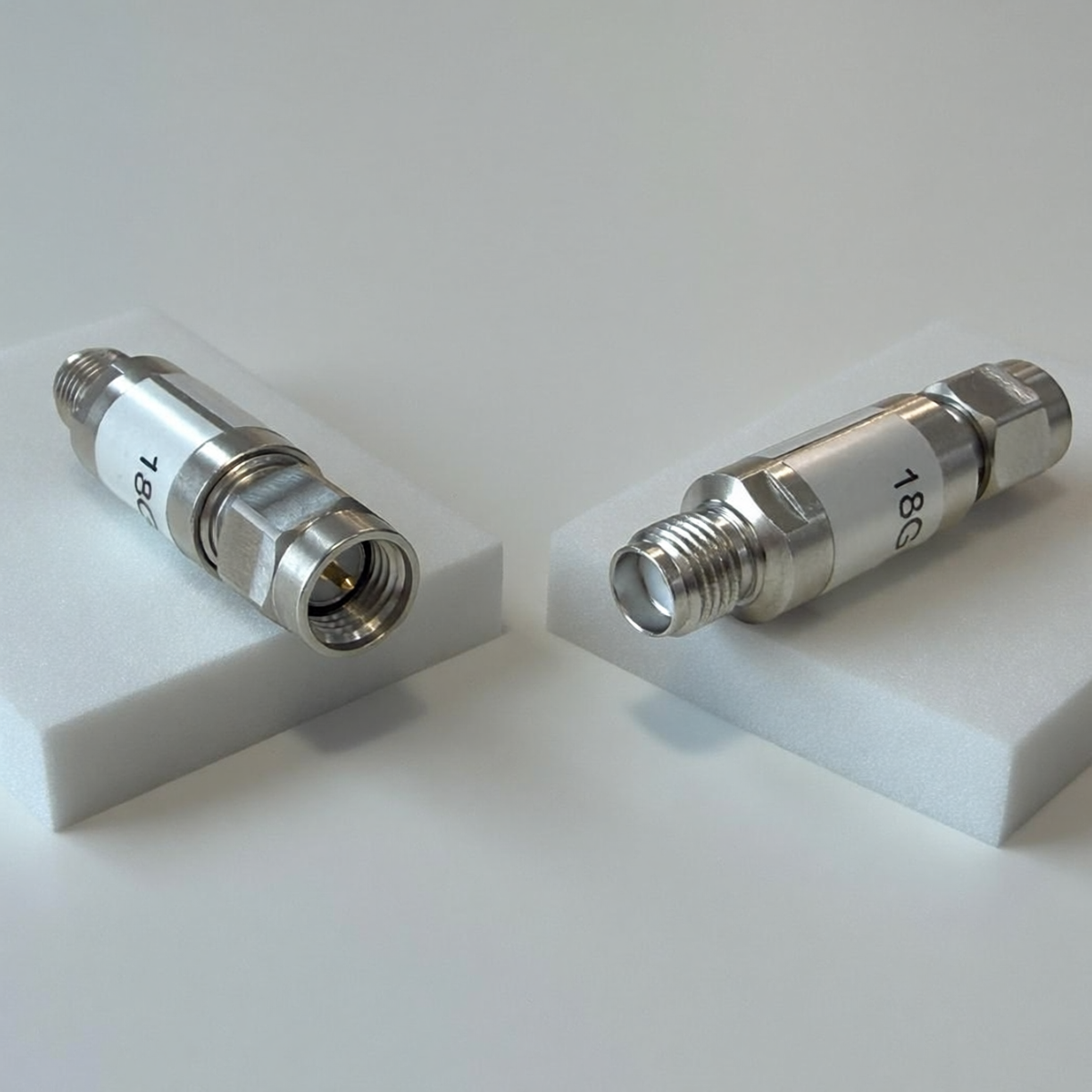

正/负检波电压输出的本质区别在于检波器的内部电路连接方式。以盛铂科技SHD系列高灵敏度同轴检波器为例，其核心检波器件均为低势垒肖特基二极管，但输出极性是针对射频输入信号包络的峰值而言的:
|
输出极性 |
输出特性 |
典型产品型号 |
|
正检波电压输出 |
直流输出电压相对公共端为正值，输入射频功率增大时，输出电压正向升高 |
SHD08G+、SHD18G+、SHD26G+ |
|
负检波电压输出 |
直流输出电压相对公共端为负值，输入射频功率增大时，输出电压负向增大（绝对值增大） |
SHD08G-、SHD18G-、SHD26G- |
两类产品在主要性能指标上完全一致——同样的频率范围、灵敏度、驻波比、脉冲响应速度，仅输出极性不同。
正/负极检波器选型策略：三大考量因素
1. 与后续电路的接口兼容性
这是最重要的考量因素。请优先检查信号处理电路（如ADC、运算放大器、比较器）的输入电平要求及偏置设计：
选用正电压输出：如果后续电路设计为处理正极性信号，或ADC的参考地为0V且仅能采样正电压；
选用负电压输出：常见于需要负压偏置的系统架构中，或为适配特定的运算放大器电路（如同相/反相配置）。
2. 应用领域的行业惯例
在某些特定行业中，存在普遍的设计习惯：
正电压输出：在通用测试测量、通信设备监控等场景中应用更为广泛，与大多数标准数据采集系统的接口更为直观；
负电压输出：在部分雷达、电子对抗等传统军工系统中较为常见，与其历史沿革的电路设计标准有关。
SHD系列高灵敏度同轴检波器覆盖1 GHz~26.5 GHz的X波段及相邻频段，凭借低至-52 dBm的切向信号灵敏度（TSS）和1500 mV/mW的电平灵敏度，广泛应用于雷达、电子对抗、导航、微波测量等民用电子设备。
3. 系统电源供给的便利性
考虑您的系统电源方案：如果系统以正电源为主，选择正电压输出通常可简化电源设计，无需额外产生负电源轨来处理信号。
总结建议
在不确定选择何种输出极性时，审查后续电路的输入接口要求是决策的关键第一步。对于全新设计，正电压输出因其与通用数字系统的兼容性更佳，常作为首选。若为替换现有设备或集成特定系统，则应遵循原有设计惯例。
选择正确的输出极性，是确保信号链路无缝对接、构建稳定可靠射频监测系统的重要细节。盛铂科技SHD系列高灵敏同轴检波器产品提供灵活的正/负检波电压输出选项，可满足X波段及更宽频段下不同应用场景的差异化需求。
如需进一步了解产品详情或获取技术选型支持，欢迎咨询盛铂科技。
