盛铂科技KU频段检波器选型指南：12-18GHz应用如何精准匹配？
2026-07-31
在KU频段（12-18GHz）的射频系统设计中，检波器的选型往往面临多维度的权衡：是追求更高的灵敏度以捕捉微弱信号，还是优先保证驻波比以降低系统失配误差？是选择线性检波器用于包络提取，还是选择对数检波器实现大动态功率监测？
盛铂科技（Sample Technology）在KU频段布局了四条差异化产品线。本文将从技术特性差异出发，为您梳理一条清晰的选型逻辑线。
一、 选型前的首选考虑：线性检波 vs 对数检波
面对KU频段需求，首先需要明确您的输出信号类型要求：
线性检波器（SMA/SPD/SHD系列）：输出电压与输入射频功率的幅值（线性值）成正比。适用于包络检波、脉冲信号解调、以及信号源稳幅环路中的误差检测。其优势在于响应速度快、电路简单，且提供正/负两种极性输出。

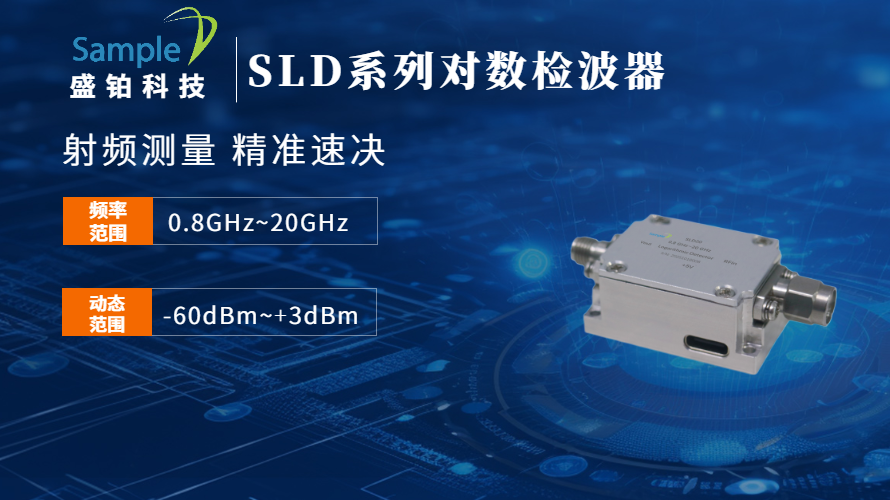

对数检波器（SLD18）：输出电压与输入射频功率的对数（dBm值）成正比。适用于需要宽动态范围功率监测的场景，如发射机功率回读、接收信号强度指示（RSSI）。SLD18的动态范围可达-60dBm至+3dBm，但需外接+5V供电。
选型规则：若需求是“提取信号包络”或“稳幅反馈”，请关注前三者；若需求是“监控功率变化”，请关注SLD系列。
二、 线性检波器的三层进阶：SMA → SPD → SHD
在明确线性检波方向后，盛铂科技提供了三个性能阶梯，分别对应不同的成本与精度诉求：
若您的应用场景为常规的功率检测、视频检波或通用测试，且对成本敏感，SMA18G是首选。
频段覆盖：10MHz~18GHz，余量充足；
关键指标：0dBm输入时输出电压≥185mV，-30dBm时灵敏度≥0.6mV，脉冲响应≤3μs；
输出极性：后缀“+”为正电压，“-”为负电压，订货时务必标明；
外壳材质：黄铜镀金，兼顾导电性与耐腐蚀性。
适用场景：手持式功率计、通用频谱仪前端、低成本系统集成。
当系统对测量不确定性有严苛要求时，例如在自动测试设备（ATE）或高精度稳幅环路中，SPD系列的驻波比和平坦度优势将直接转化为系统收益。
驻波比（VSWR）：典型值≤1.2:1，最大仅1.35:1，远优于SMA系列的1.5:1。这意味着在18GHz处，反射损耗更低，级联链路的不确定性显著减小；
脉冲响应：上升时间≤10ns（@50Ω负载），可捕捉更窄的脉冲信号；
幅频响应：典型±0.5dB，优于SMA系列的±0.6dB。
适用场景：计量校准、精密测试接收机、雷达目标模拟器。

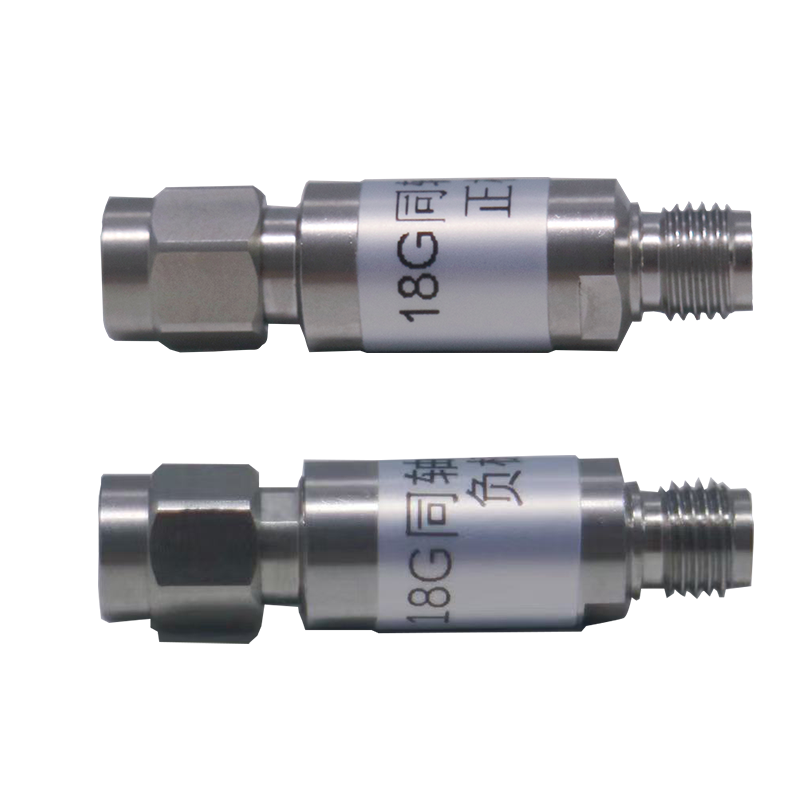

若您的信号链中前端输出功率极低，或需要探测接近噪声底限的微小信号，通用检波器可能无法有效响应。SHD18G专为此类场景设计。
电平灵敏度：典型值1500mV/mW，约为SMA系列（约185mV@0dBm对应1mW）的8倍；
切向信号灵敏度（TSS）：≤-52dBm，意味着在1MHz视频带宽、2dB噪声系数条件下，可有效分辨低于-52dBm的脉冲信号；
注意：其平坦度（±1.0dB典型值）较SPD略逊，适合频点固定或窄带微弱信号探测。
适用场景：雷达接收机前端、电子侦察系统、低截获概率（LPI）信号检测。

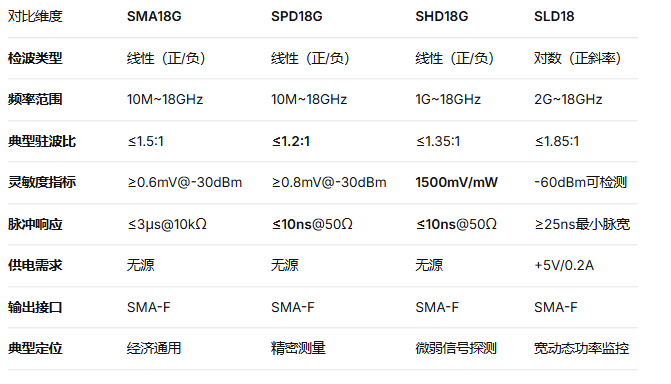

三、 四款18GHz检波器型号主要参数速查
五、 选型决策路径总结
建议按以下逻辑快速定位：
需要大动态功率监控（-60dBm~+3dBm）且允许供电 → SLD18
无源检波，常规功率检测，成本优先 → SMA18G
无源检波，要求高精度、低驻波、快速脉冲（≤10ns） → SPD18G
无源检波，需要探测-52dBm级微弱信号 → SHD18G
盛铂科技作为上海本土射频检波器器件供应厂商，在KU频段提供了完整的国产化替代路径。根据您的实际链路预算与精度要求，在上述产品矩阵中即可精准定位最适合的型号。如需进一步的技术讨论或样品支持，可联系盛铂科技：18721942080（同V）。
