模块化仪器集成中的检波器推荐：功率检测 视频检测 稳幅环路以及扫频测量
2026-06-22
在射频微波测试系统的模块化集成中，检波器的选型直接影响着整个测量链路的精度与稳定性。无论是通信设备的功率检测、雷达系统的视频检波，还是信号源稳幅环路与扫频测量，一款性能优异的检波器都是保障系统指标落地的关键环节。本文结合SPD系列高性能同轴检波器的技术特点，探讨模块化集成场景下的选型思路。
功率检测：宽频覆盖与高灵敏度并重
模块化仪器集成对功率检测的要求通常是“宽频段、高动态、易集成”。SPD系列同轴检波器覆盖10MHz至50GHz的频率范围，可满足从基带到毫米波频段的检测需求。在灵敏度方面，该系列在-30dBm输入条件下输出电压不低于0.35mV，0dBm输入时输出可达185mV以上，正切灵敏度达到-55dBm，这意味着即使面对微弱信号，检波器仍能提供可分辨的输出。
在集成设计中，检波器的驻波比直接影响测量链路的失配误差。SPD系列在18GHz以下频段典型驻波比为1.2:1，即使到50GHz频段，典型值也控制在1.6:1左右。这一指标在串入测量链路时，几乎不会引入额外的反射干扰，对于高精度功率检测系统而言是基础保障.以下是SPD系列射频微波检波器技术指标
视频检测：脉冲响应的速度考量
在雷达、电子对抗等应用场景中，视频检波需要对脉冲信号的包络进行忠实还原。检波器的上升时间和延迟特性决定了脉冲边沿的保真度。SPD系列检波器在50Ω负载条件下，上升时间不超过10ns，脉宽能力最低可支持50ns，输入输出延迟控制在30ns以内。
需要留意的是：若输出端采用高阻负载，响应速度会大幅下降。因此，在模块化集成设计时，若需要纳秒级脉冲响应，检波器输出端应匹配50Ω负载；若系统对响应速度要求不高，可采用高阻负载以简化后续放大电路设计。
信号源稳幅环路：平坦度与延迟的平衡
信号源稳幅环路对检波器的要求集中于两个维度：幅频平坦度和环路延迟。SPD系列同轴检波器在不同频段下的幅频响应典型值分别为：SPD18G为±0.2dB，SPD26G为±0.5dB，SPD40G和SPD50G为±0.75dB。平坦度越好，稳幅环路在全频段的校准误差越小，尤其适用于宽带扫频源的稳幅场景。
在延迟方面，≤30ns的输入输出延迟使得环路响应速度较快，对于需要快速闭环校准的系统而言，这一延迟量级可显著减少时延对稳幅精度的影响。
传输与反射的扫频测量：低驻波是关键
标量网络分析中的传输和反射测量，本质上是扫频状态下的功率比测量。检波器自身的驻波比若不够理想，会在链路上产生多次反射，导致测量纹波增大。SPD系列的低驻波特性在此场景下价值明显——将其串入测量链路后，引入的失配误差被控制在较低水平，有助于提升扫频测量的准确性。
集成避坑提醒
在实际模块化集成中，以下几点值得注意：SPD系列高性能同轴检波器输入端无隔直功能，不允许输入直流信号；最大允许输入功率为+20dBm（100mW），若信号源输出功率较大，前级需加衰减器；本品属于静电敏感器件，操作时应注意静电防护。

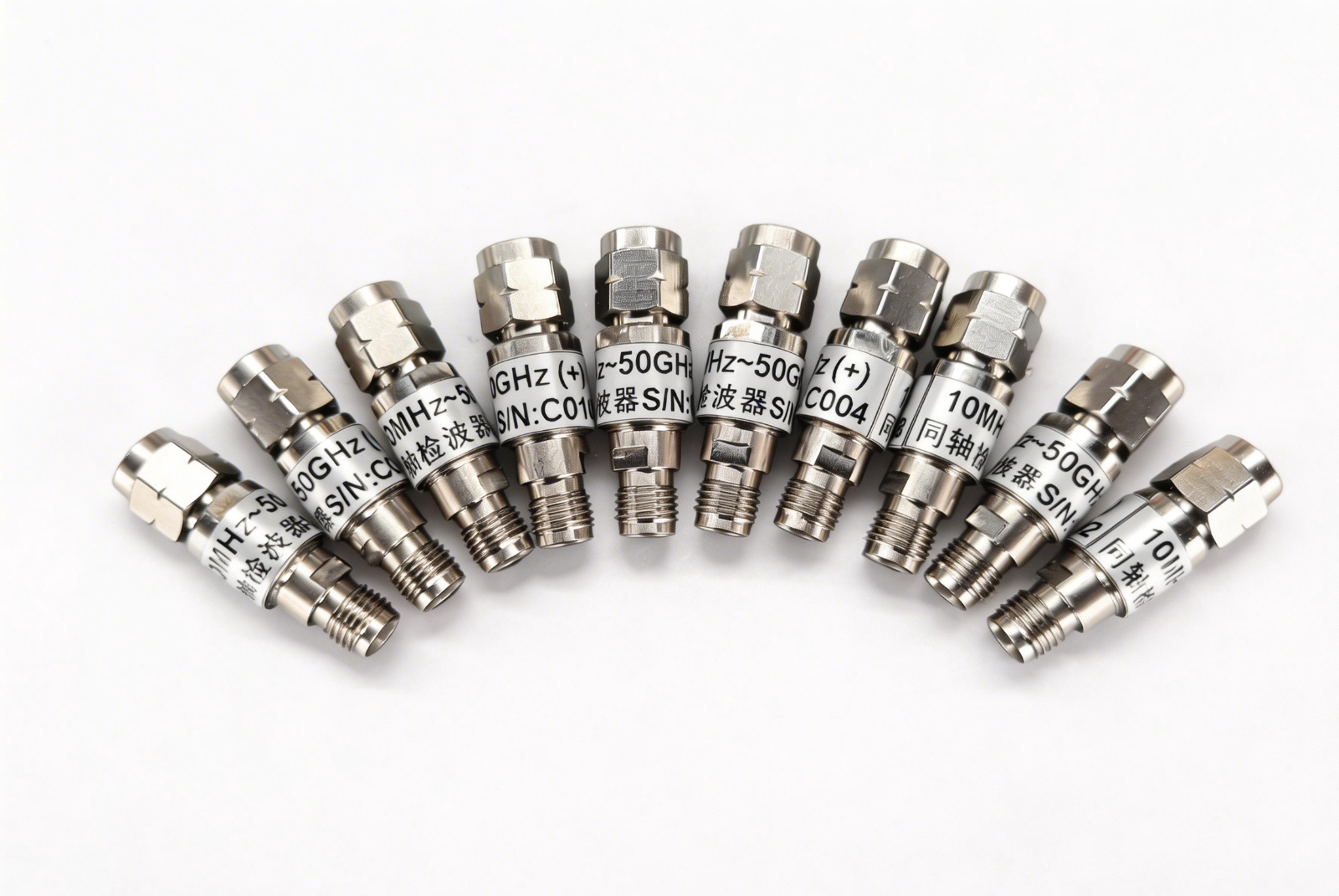

SPD系列提供正检波电压输出（型号后缀“+”）和负检波电压输出（后缀“-”），覆盖18GHz、26.5GHz、40GHz、50GHz四个频段版本，可根据系统需求灵活选择。四种型号在结构与接口上有所差异，SPD50G提供2.4M-SMAF和2.4M-2.92F两种接口组合，集成设计时可结合实际空间与接口要求选择。
盛铂科技SPD系列同轴检波器通信、雷达、电子对抗、导航、微波测量等各种民用电子设备中功率检测、视频检测、信号源的稳幅环路以及传输与反射的扫频测量等
