不只是峰值功率：一台合格的脉冲功率计应该具备什么？
2026-06-02
提到脉冲功率计，很多人第一反应就是“能测峰值功率就行”。于是在选型时，目光紧紧锁定在频率范围、动态深度这两个数字上，仿佛只要它们够漂亮，仪器就一定靠谱。但现实往往事与愿违：买了一台标称参数很亮眼的功率计，测雷达脉冲时读数却忽高忽低；用来调试WiFi信号，怎么也抓不到真实的峰值；面对窄脉冲，屏幕上出来的波形像个被揉圆了的馒头，完全看不出陡峭的边沿。问题出在哪？答案很简单：一台真正合格的脉冲功率计，能做的远不止“读出峰值”这么一件事。从视频带宽到上升时间，从时间分辨率到触发方式，再到包络还原的真实性——这些隐藏在参数表深处的指标，才是区分“能用”和“好用”的分水岭。本文就以盛铂科技SPP5000系列为例，聊聊一台合格的脉冲功率计，到底应该具备哪些硬实力。
视频带宽到底是什么？
简单来说，视频带宽是指功率计内部检波器之后、模数转换之前的低通滤波器的带宽。它决定了功率计能够不失真地跟随检波包络信号变化的速度。
视频带宽足够宽：脉冲的上升沿、下降沿、顶部波动都能被真实还原。
视频带宽不足：脉冲边沿变缓、窄脉冲幅度下降、峰值读数偏低。
对于脉冲调制信号，特别是雷达、WiFi 802.11ac、5G NR、OFDM这类复杂包络，视频带宽直接决定了“你看到的波形”和“真实波形”之间的差距。
SPP5000系列：10MHz视频带宽，还原真实脉冲
盛铂科技SPP5000系列脉冲峰值功率计（SPP5006、SPP5018、SPP5040）将视频带宽统一做到10MHz，同时配合24Bit高速采样ADC和FPGA并行处理架构，能够完美还原被测信号的检波包络。

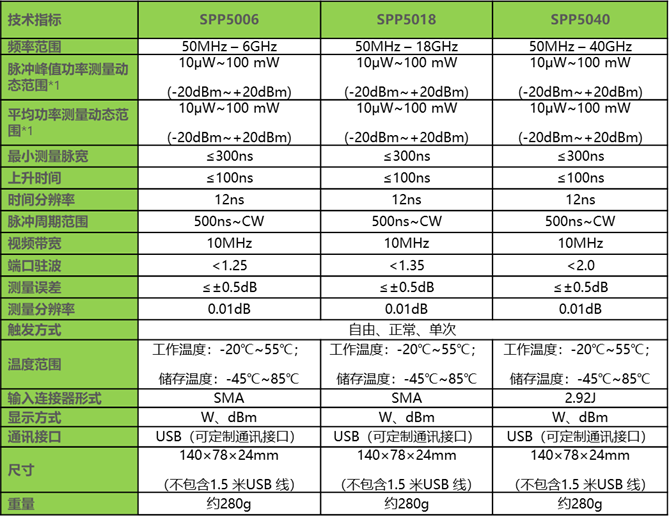

SPP5000系列脉冲测量指标如下：
这意味着，对于脉宽300ns、上升沿100ns的窄脉冲雷达信号，SPP5000系列可以真实捕获脉冲顶部和边沿细节，而不是输出一个“圆圆的山包”。
选错视频带宽的三种典型后果
窄脉冲测不准：视频带宽不足时，窄脉冲的峰值会显著跌落，测量值偏小。
上升时间变慢：原本几十纳秒的陡峭边沿，被滤波器拉长到几百纳秒，误判信号特性。
复杂调制信号失真：OFDM、QAM等信号的包络波动被过度平滑，平均功率和峰值功率关系错乱。
这些问题的共同点在于：仪器读数稳定、重复性好，但数值是错的——这是比测不出来更隐蔽、更危险的故障。
不止于视频带宽：SPP5000的完整脉冲测量能力
除了10MHz视频带宽，SPP5000系列还提供：
峰值功率、脉冲宽度、重复周期、选通平均功率等多种测量模式
USB接口标配，可选LAN口，支持远程控制和二次开发
适用于雷达、MRI、粒子加速器、5G通信、WiFi 802.11ac等脉冲应用场景
国产自主设计，更具性价比的替代方案
回到最初的问题：一台合格的脉冲功率计，到底应该具备什么？答案显然不只是“峰值功率”四个字那么简单。它需要拥有足够的视频带宽来还原真实的脉冲包络，需要足够快的上升时间和足够窄的最小脉宽来捕捉瞬态信号，需要稳定的触发机制和精细的时间分辨率来锁定每一次脉冲变化，甚至还需要开放的程序接口和灵活的通讯方式，才能真正融入自动化测试系统。峰值功率只是一个起点，而不是全部。

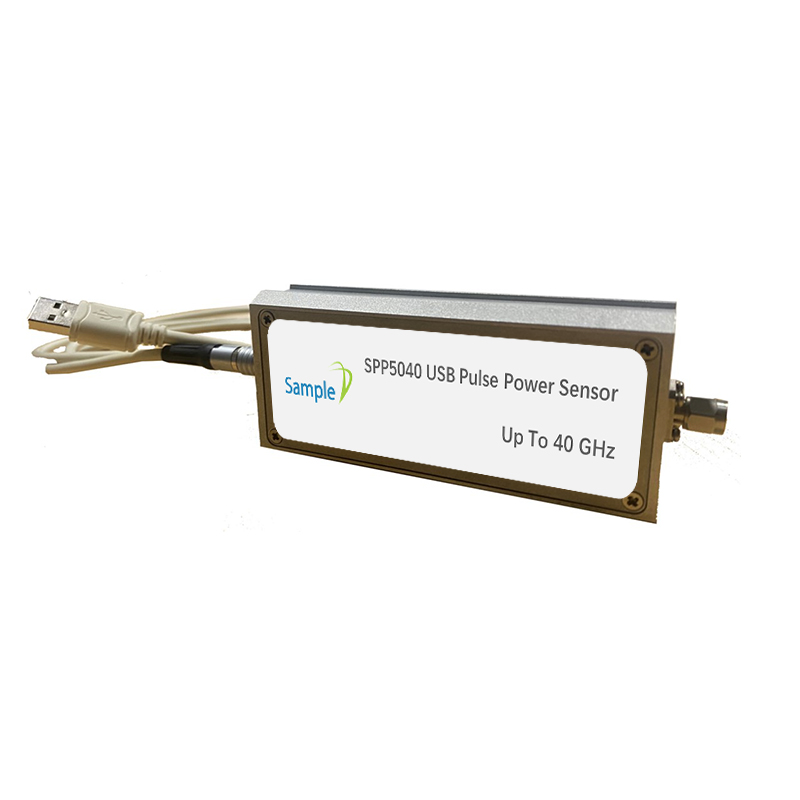

盛铂科技SPP5000系列USB峰值功率计探头从50MHz到40GHz的频率覆盖、10MHz视频带宽、≤100ns上升时间、≤300ns最小脉宽，以及24Bit高速采样ADC+FPGA的硬件架构，给出了它对于“合格”二字的理解。而作为测试工程师，我们在选型时也应当记住：不要被一个漂亮的峰值读数迷惑，要看它能不能告诉你——这个峰值，到底真不真实。
更多功率计详情欢迎联系盛铂科技。
