射频/微波信号的功率检测、稳幅环路、扫频测量-一套国产检波器方案全搞定
2026-05-08
在射频微波系统的设计与测试中，检波器往往承担着“信号翻译官”的角色——将高频信号转换为可被后级电路识别的直流或低频输出。无论是稳幅环路中的功率反馈，扫频测量中的幅频响应跟踪，还是功率检测中的实时监测，检波器的性能都直接影响整机系统的精度与稳定性。
面对不同类型的应用需求，盛铂科技提供了一套覆盖10MHz至50GHz的国产检波方案，通过SPD、SMA、SLD三大系列，满足从通用测试到高性能系统的多样化场景。
稳幅环路：速度与精度的平衡
在信号源、放大器或发射机的稳幅环路中，检波器需要快速响应输出功率的变化，并为反馈控制提供平坦、低纹波的检波电压。
SPD系列高性能同轴检波器在10MHz至50GHz范围内提供典型的低驻波比（SPD18G型号典型值1.2:1）和良好的幅频平坦度（±0.2dB），有助于减少环路中的测量不确定性。其上升时间典型值为10ns，可支持纳秒级闭环控制响应。
SLD系列高灵敏度对数检波器则适用于需要大动态范围的稳幅场景。在-60dBm至+3dBm的输入范围内，SLD系列提供0V至2V的对数输出电压，63dB的检测范围使系统无需切换量程即可维持稳定输出。
扫频测量：宽带与平坦度的兼顾
在传输和反射扫频测量中，检波器需要在宽频带内保持一致的响应特性。幅频平坦度越高，扫频结果的可信度越高。
SMA系列同轴检波器覆盖10MHz至40GHz，支持正、负检波输出两种极性选择，适合作为通用扫频测量系统中的功率参考通道。其采用低势垒肖特基二极管，在宽频段内保持良好的灵敏度和响应一致性，适用于实验室测试、产线检测及教学实训场景。
对于50GHz频段的毫米波扫频应用，SPD50G型号提供10MHz至50GHz的工作范围，在50GHz处典型驻波比为1.6:1，便于在更高频率的测量系统中保持较低的信号反射。
功率检测：灵活性与可靠性的统一
功率检测是检波器最基础也最广泛的应用。无论是通信基站中的输出功率监测，还是电子对抗设备中的瞬时功率判读，对检波器的灵敏度、动态范围和输出类型都有不同要求。
当需要高灵敏度检测时，SPD系列在小信号（-30dBm）下的输出电压典型值不低于0.35mV，可满足微弱信号的检测需求。
当需要宽范围功率监测时，SLD系列的对数输出特性能够将数十dB的功率变化压缩到一个较小的电压区间内，便于后级ADC采样与控制。
当需要正或负检波输出时，SMA系列在同一频段内分别提供正极性（型号后缀+）和负极性（型号后缀-）两种版本，方便直接匹配不同极性的后级电路。

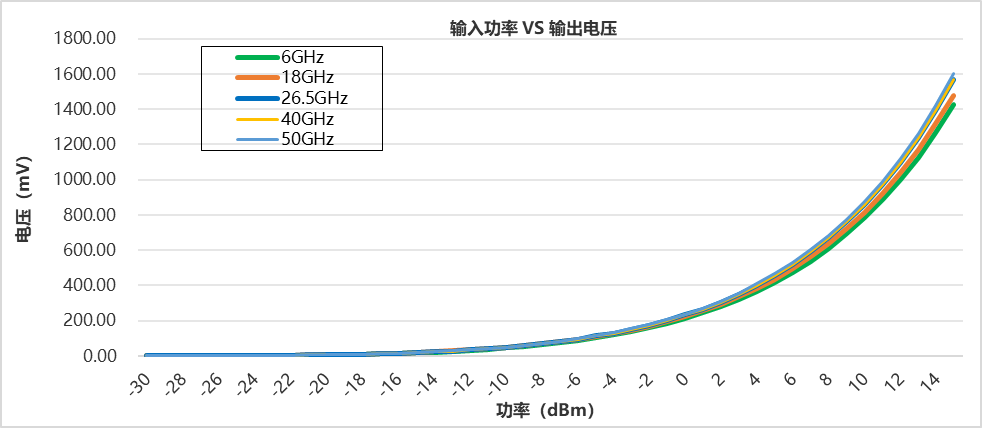

SPD系列同轴检波器的检波电压灵敏度
一套方案，覆盖三大典型应用
盛铂科技的SPD、SMA、SLD系列检波器，并非相互替代，而是互为补充：
SPD系列定位高性能同轴检波，适合对驻波、平坦度和响应速度有较高要求的测量与控制系统；
SMA系列定位通用型同轴检波，以宽频覆盖和正负极性可选为特点，满足日常测试与系统集成的常见需求；
从稳幅环路到扫频测量，从实验室工作台到外场系统集成，一套国产检波方案，即可覆盖绝大多数射频微波功率检测与控制需求。
需要检波器更详情的资料，可在盛铂科技官网下载或者可+18721942080（同V）
