选型指南｜盛铂科技四大功率计系列，构建全场景功率精密测量方案
2025-12-05
从高精度台式基准到便携式脉冲分析，精准覆盖从研发到产线的每一环。
一、 功率测量基础：概念、挑战与校准
功率测量本质上是将电磁能转化为可量化电信号的过程。根据信号性质，主要分为平均功率测量和峰值功率测量。平均功率适用于连续波（CW）或调制信号长时间的平均能量评估；而峰值功率测量则对雷达、脉冲调制及5G NR等突发信号的瞬时最大功率分析至关重要。
测量的核心挑战在于精度、动态范围、频率响应和速度。高精度确保数据可信；宽动态范围能同时捕捉微弱信号与强信号；平坦的频率响应保证全频段内测量一致；快速测量则满足生产线节拍或实时监控需求。此外，任何精密的功率测量都必须建立在可靠的校准基础上。定期使用已知精度标准对仪器进行校准，是消除系统误差、保证测量结果可溯源至国家基准的根本手段。盛铂科技的SPM4240系列产品便内置了50MHz校准源，为用户提供了便捷的现场基准。
二、 产品体系：定位清晰，全面覆盖
盛铂科技功率测量产品线的设计，源于对不同应用场景下工程师核心诉求的精准洞察。四个系列并非简单的性能叠加，而是针对 “基准精度”、“灵活便携”、“脉冲分析”和“性价比” 四大维度进行的专项优化。

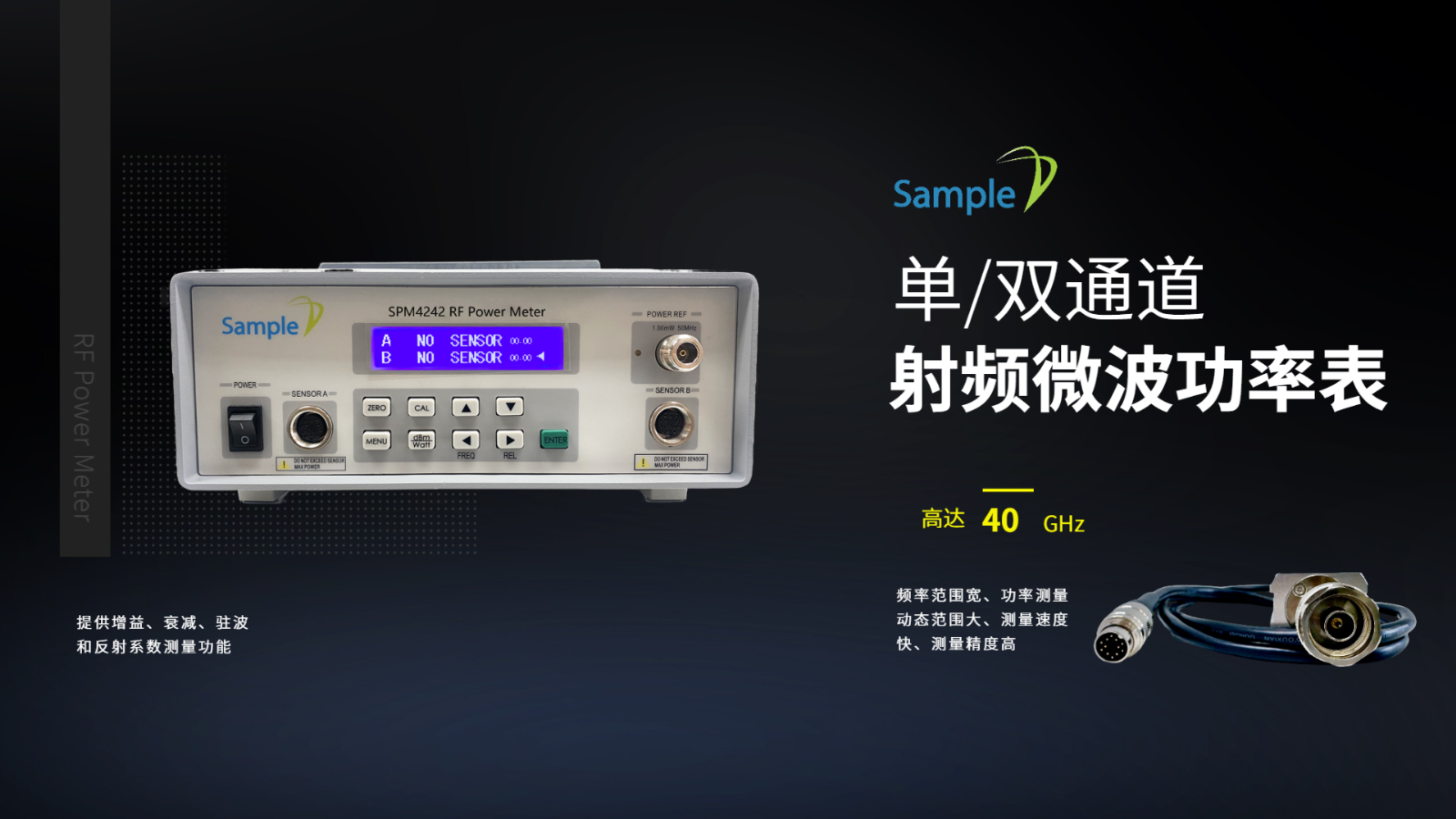

SPM4240系列射频微波功率表 实现了实验室级测量基准，其双通道比值测量功能可直接得出增益、损耗和驻波比，是高精度研发与认证的基石。

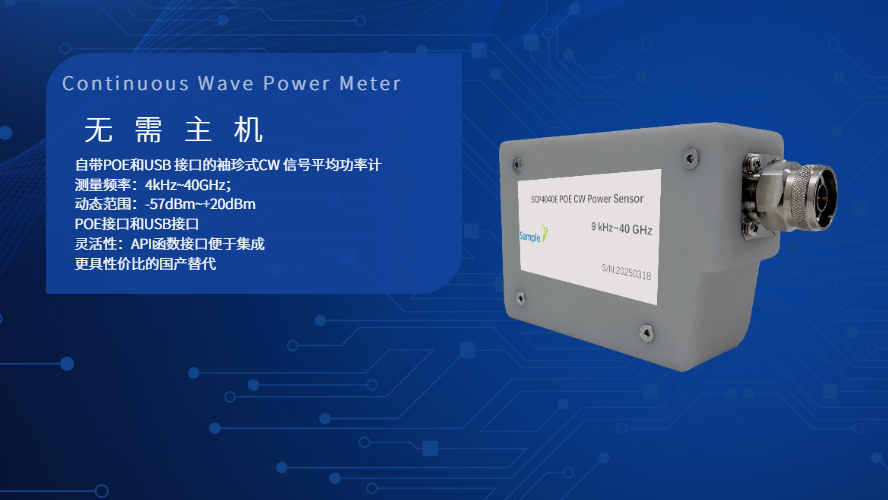

SCP4000/E系列USB连续波平均功率计 革新了仪器形态，将传感器与USB接口集成，实现了“软件即仪器”的极简理念，特别适合移动和分布式测量。
SPP5000系列脉冲峰值功率计 内置高速ADC与FPGA，专为解析雷达、5G等复杂脉冲信号的瞬时特性而生，是时域功率分析的专家。
四者构成了从基础到尖端、从固定到移动的完整方案矩阵，确保用户在任一阶段都能获得得心应手的工具。
|
特性维度 |
SPM4240系列 (基准主机) |
SCP4000/E系列 (USB探头) |
SPP5000系列 (脉冲专家) |
|
|
产品形态 |
台式主机 + 分离式传感器 |
一体化USB探头 |
一体化设计USB探头 |
|
|
核心测量类型 |
平均功率、比值测量 |
连续波平均功率 |
脉冲峰值功率、连续波平均功率 |
|
|
频率范围 |
4kHz ~ 40GHz (依传感器) |
4kHz ~ 40GHz |
50MHz ~ 40GHz |
|
|
动态范围 |
-70dBm ~ +30dBm (依传感器) |
-60dBm ~ +20dBm |
-20dBm ~ +20dBm |
|
|
突出特点 |
双通道比值测量、内置校准源、高精度 |
极致便携、即插即用、PoE供电(SCP4000E) |
24bit ADC+FPGA、精准脉冲分析 |
|
|
典型应用场景 |
研发实验室、生产线终检、计量校准 |
现场维护、教学、产线快检、分布式测量 |
雷达、5G、脉冲功放测试 |
|
三、 综合功率测量方案设计与选型建议
构建有效的功率测量方案，需遵循“需求定义-设备选型-系统集成-校准验证”的流程。
1. 需求分析与选型逻辑
信号类型：首要区分是连续波/平均功率测量还是脉冲/峰值功率测量。后者必须选择SPP5000系列或具备等效能力的仪器。
频率与功率：确定待测信号的频率边界和可能的最大、最小功率电平，确保所选设备的范围覆盖并有足够余量。
环境与场景：在实验室固定工位，SPM4240提供最强功能和精度；需要移动或现场作业，SCP4000/E或SPP5000的便携性至关重要；对于自动化产线，程控接口和速度是关键。
精度与预算：在满足基本精度要求的前提下，根据测试的关键程度和预算进行权衡。高精度基准测量投资SPM4240，常规检测可考虑SCP4000系列。
2. 系统集成与最佳实践
自动化测试：利用盛铂科技全系列产品提供的SCPI命令或API接口，通过Python、LabVIEW或C#等语言编写控制程序，集成到ATE中，实现无人化、高重复性的测试。
减小测量不确定度：
使用校准过的传感器和主机，并定期溯源。
确保传感器阻抗与被测系统良好匹配，必要时使用衰减器或耦合器。
连接电缆应尽量短，质量高，并紧固接头，避免由连接器松动、电缆损耗或失配引入的误差。
对于非常低的功率测量，注意环境温度稳定性及仪器的预热时间。
四、 典型应用方案示例
5G毫米波射频前端生产测试方案：
挑战：需在产线快速测试28GHz/39GHz频段功率放大器的饱和功率、增益及线性度。
方案：采用SPP5000系列脉冲峰值功率计。其40GHz频率覆盖和精准的脉冲/平均功率测量能力，可高效完成5G NR信号的功率分析。结合自动化软件，实现分Bin测试和数据追溯。
雷达系统现场维护与诊断方案：
挑战：在雷达站现场快速定位发射链路故障，检查各节点功率是否正常。
方案：采用SCP4000E系列PoE供电功率计探头。凭借其便携性、宽频覆盖和PoE供电的稳定性，配合笔记本电脑，可在野外或机架内灵活移动测试，即时判断功率衰减或中断点。
高校射频通信实验室建设方案：
挑战：需要满足多组学生实验，内容涵盖基础功率测量、放大器特性、驻波比测量等，要求设备性价比高、耐用。
方案：以经济实用型功率计为基础测量单元，搭配一台SPM4240双通道功率计作为共享高精度仪器。前者用于大部分基础实验，后者用于演示和完成需要比值测量的高级实验，构成一个层次分明、经济高效的教学平台。
结论
