单频微波源是什么？PDRO锁相介质振荡器原理、优势与应用
2025-10-28
单频微波源与PDRO：并非选择题，而是优等生与解决方案
在设计和部署微波系统时，一个稳定、纯净的本地时钟或信号源是系统性能的基石。当工程师寻找“单频微波源”时，他们常常会遇到一个专业名词——PDRO（锁相介质振荡器）。那么，它们二者是并列可选项，还是从属关系呢？
简单来说：“单频微波源”是一个目标，而“PDRO”是实现这一目标的最优秀、最常用的技术方案之一。
让我们深入探讨一下这两者的关系与内涵。
一、 什么是“单频微波源”？—— 定义与要求
“单频微波源”，顾名思义，就是指能够产生单一、固定频率的微波信号发生的设备或组件。其核心价值在于“纯净”与“稳定”。
核心要求：
高频率稳定性： 输出频率不随温度、时间、负载等环境变化而漂移。
低相位噪声： 信号频谱纯度极高，避免噪声淹没微弱的有用信号。
低杂散： 输出信号中除了所需频率外，不应有其他不必要的频率成分。
应用场景： 无论是卫星通信的上/下行链路、雷达系统的本振，还是高速测试测量设备，都需要这样的单频点“心脏”来保证整个系统的精确运行。
二、 什么是PDRO？—— 实现优质单频信号的仪器
PDRO（Phase Locked Dielectric Resonator Oscillator），中文全称为锁相介质振荡器。它是一种结合了两种成熟技术的混合体：
1.介质谐振振荡器（DRO）： 利用高Q值（品质因数）的介质谐振腔来产生一个本征稳定性就很高的微波频率振荡。DRO本身就像一个音色极准但可能偶尔会跑调的“音叉”。
2.锁相环（PLL）： 一个自动控制系统，它将DRO的输出频率与一个极其稳定和精确的参考源（如温补晶振或恒温晶振）进行比对和锁定，不断微调DRO，确保其输出频率长期、绝对精确。
PDRO的工作原理，可以理解为给一个天赋异禀的短跑运动员（DRO）配上了一位精准的电子教练（PLL），确保他每一次起跑都完美压枪，绝不抢跑或迟滞。
三、 核心“区别”剖析：概念层级与技术实现
理解了以上定义，我们就能清晰地梳理它们的关系：
|
维度 |
单频微波源 |
PDRO锁相介质振荡器 |
|
概念范畴 |
功能与目标 |
具体的技术实现方案 |
|
关系 |
一个广泛的类别 |
该类别的一种高性能代表** |
|
类比 |
“一辆高性能跑车” |
“一辆配备了V8涡轮增压发动机和先进底盘调校的保时捷911” |
|
其他实现方式 |
基础DRO、晶振倍频链、PLL VCO等 |
本身就是一种实现方案 |
结论： 当您需要“单频微波源”时，PDRO是您技术选型清单上的一项优质答案，而不是一个与之并列的“区别项”。
四、 为何PDRO是单频微波源的理想选择？
PDRO之所以能成为众多苛刻应用的优选，源于其技术路径带来的固有优势：
超低相位噪声： 高Q值的介质谐振器奠定了低相位噪声的基石，而锁相环的引入并未破坏这一优势，反而通过高精度的鉴相技术使其更加优异。
很高的频率稳定度： 其长期频率稳定度直接继承自高稳参考晶振，克服了普通DRO随温度和时间漂移的问题。
抗振动与干扰能力好： 介质谐振器的物理结构使其比普通的LC谐振腔更坚固、稳定。

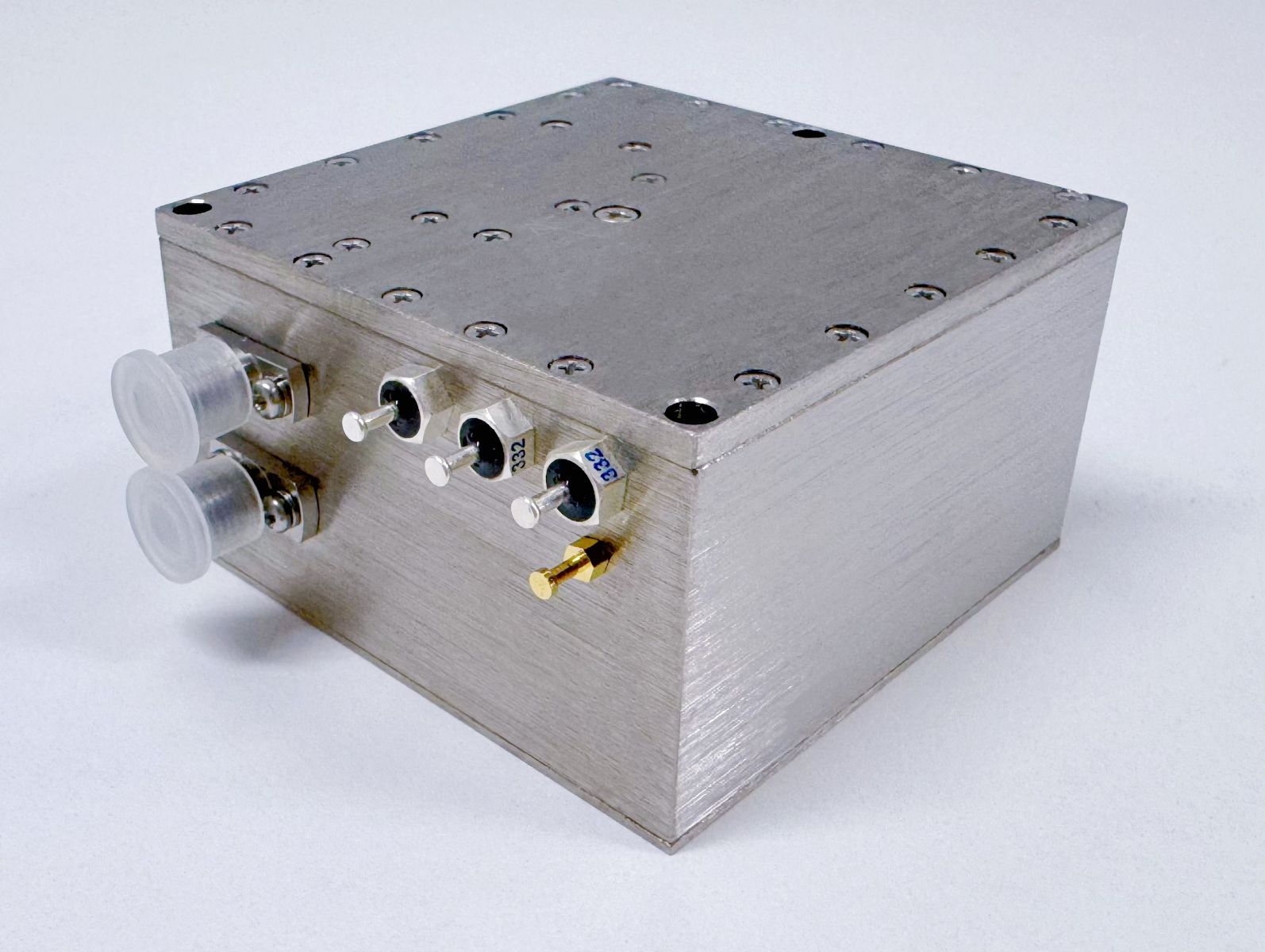

五、 产品推荐：盛铂科技PDROxxxx系列锁相介质振荡器产品深度解析
在众多PDRO产品中，盛铂科技的PDROxxxx系列正是上述技术优势的集大成者，为追求极致的系统工程师提供了理想的单频微波解决方案。
技术亮点解读：
1.超宽频覆盖，灵活定制：
覆盖 1GHz至32GHz 的范围，意味着无论是C波段、X波段、Ku波段还是Ka波段，工程师几乎都能在该系列中找到合适的型号，或进行定制，满足“任意固定频率”的需求。另有覆盖44GHz的PDROU系列。
2.核心技术：双环取样锁相与低相噪阶跃二极管
PDROxxxx系列通过双环取样锁相和低相噪阶跃二极管实现取样鉴相的方式将微波介质产生的振荡频率进行锁定。
3.灵活的系统集成设计：内外参考可选
PDROxxxx系列另一个重要特点在于它拥有内参考输入和外参考输入两种型号。 这一设计极大地提升了产品的适用性。
内参考型号：自带参考源，开箱即用，简化系统设计。
外参考型号：允许系统使用一个统一的、更高级别的参考时钟（如10MHz或100MHz高稳晶振）来驱动多个模块，确保整个系统内所有单元同步工作，相位相参。这种 “紧凑灵活” 的设计使其能更好地集成到各种高性能的微波组件、无线接收机、数字采集等系统中。
选择单频微波源，本质上是为您的系统选择一颗稳定而强大的“心脏”。盛铂科技PDROxxxx系列锁相介质振荡器通过其超低相位噪声、高频率稳定度、宽频段覆盖以及灵活的系统集成特性，满足了现代高性能微波系统对单频信号源的要求。
因此，当您下次为项目寻找“单频微波源”时，盛铂科技的PDRO无疑是一个值得您优先评估和信赖的专业选择。
希望这篇文章能帮助您清晰地理解相关概念。如果您有具体的频率或性能指标需求，欢迎联系我们，获取盛铂科技PDROxxxx系列的详细数据手册与技术咨询。
