同轴（射频）检波器用法及使用场所
2024-12-12
在射频领域，精确的功率检测和信号分析是至关重要的。盛铂科技的SMA系列同轴检波器以其卓越的性能和可靠性，成为了这一领域的明星产品。本文将详细介绍SMA系列同轴检波器的特点、应用场景以及使用方法，帮助射频领域的专家和工程师们更好地理解和应用这一技术。
同轴（射频检波器）使用方法
1. 连接设备
首先，将SMA系列同轴检波器通过SMA同轴接头连接到待测设备。确保连接牢固，避免接触不良导致的信号损失。
2. 选择检波模式
根据需要，选择正检波或负检波模式。正检波模式适用于检测正半周期的信号，而负检波模式适用于检测负半周期的信号。
3. 设置输入功率
调整待测设备的输出功率，确保不超过SMA系列同轴检波器的最大输入功率限制。
4. 观察输出
通过检波器的输出端口，观察检波后的电压信号。使用示波器或多用电表测量输出电压，以获取信号的详细信息。
5. 数据分析
根据输出电压信号，分析待测信号的功率、幅度和频率特性。这有助于诊断和优化射频系统的性能。
产品概述

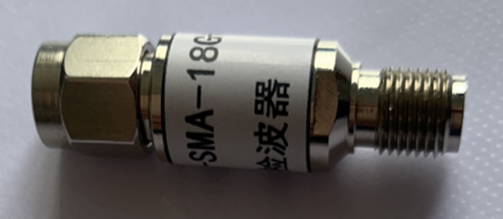

盛铂科技SMA系列同轴检波器是一款专为通信、雷达、电子对抗、导航和微波测量等军用及民用电子设备设计的高性能检波器。该系列产品采用低势垒肖特基二极管作为检波器件，提供SMA同轴接头输入，支持正检波或负检波电压输出，具备体积小、灵敏度高、响应速度快、频率响应好和使用频带宽等优点（点击下方图片可查看）

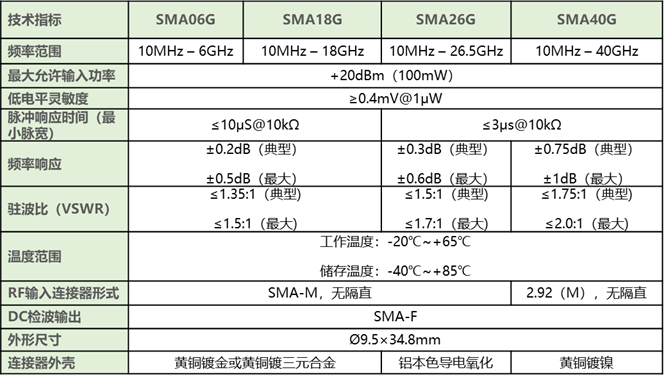

产品特点
1. 频率范围广泛：覆盖10MHz至40Hz的频率范围，满足不同应用场景的需求。
2. 最大输入功率：能够承受高达+20dBm（100mW）的输入功率，确保在高功率信号下的稳定工作。
3. 最小电平灵敏度：具有极高的灵敏度，至少0.5mV@1μW，能够检测微弱信号。
应用
-
SMA同轴（射频）检波器系列产品，适用于射频微波信号的包络检波，具备连续波检波输出、脉冲检波输出能力。
-
检波器优良的驻波比性能：减小测量不确定性误差；
-
良好的宽带幅频特性：用于宽带调制信号检波测量时降低测量误差；
-
高速脉冲响应特性：用于脉冲信号检测时，减小边沿失真
盛铂科技SMA系列同轴检波器以其卓越的性能和广泛的应用范围，成为了射频领域不可或缺的工具。无论是在实验室研究还是在实际的工程应用中，SMA系列同轴检波器都能提供精确、可靠的检测结果，是射频工程师的理想选择。选择盛铂科技，选择专业与信赖。
来源：盛铂科技
