返回 AnaPico全新宽带频率综合器APMSYN22正式发布

2022-06-20

AnaPico日前正式发布了全新的APMSYN22捷变频频率综合器，该频率综合器不同以往类似产品，它除了拥有小巧的机身结构外，它可以以0.01Hz的频率分辨率输出100kHz~22GHz功率高达+25dBm的宽带信号，同时拥有出色的相位噪声指标和快至5μs的捷变频时间。

•  频率范围：100kHz至22GHz

•  切换时间：5μs

•  输出功率：-40dBm至+25dBm

•  1GHz相噪：-132dBc/Hz@20kHz

•  连续波、扫描、脉冲输出

•  1GHz输入输出同步信号支持多台设备相参级联

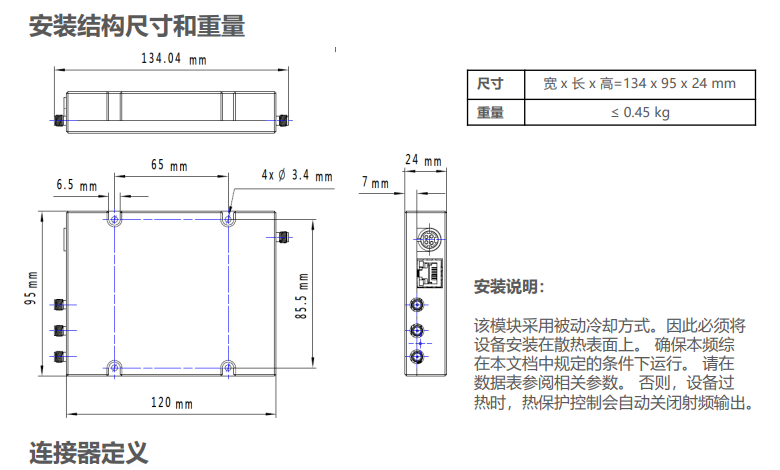

•  体积小巧：134x95x24mm / 450g

为相参系统而生：

APMSYN22非常适合多台设备级联组成相参系统，为此APMSYN22采用了类似AnaPico多通道相参信号源APMS系列的内部架构，采用高参考时钟进行多个模块间的同步输出非常稳定相参信号。

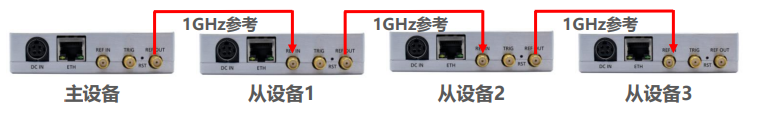

更具创新的是，当多个APMSYN22进行相参系统集成时并不需要额外的高稳定参考输入，只需将其中一台设备作为主机，其余设备作为从设备，由主机输出1GHz的内部参考至下一台从设备的参考输入，再由这台从设备的参考输出端口以菊链的方式将主机的1GHz参考信号传递至下一个从设备，以此类推……理论上可以实现无数个相参通道的输出。

示例：当4台设备级联组成一个四通道输出的相参源系统时，无需从外部额外引入共参考，APMSYN22标准提供了准确度高达±30ppb的1GHz高频高稳定度的参考时钟输出（1GHz高频参考同步信号对于长时间稳定输出相位相干信号至关重要！）。此时的同步时钟仅需在主设备上设置产生，从设备仅需设置为1GHz的外参考输入，所有的从设备1GHz外参考输入实际上都是由主设备输出的，并经由第一个从设备内部功分及放大传递至下一个从设备，如此循环可实现非常多通道输出的相参系统

  与其他厂商不同，AnaPico的信号源产品均采用了1GHz高频的参考同步信号，这样可以在相参系统中获得比传统100MHz作为参考输入同步信号更加优异的相对相位稳定性！

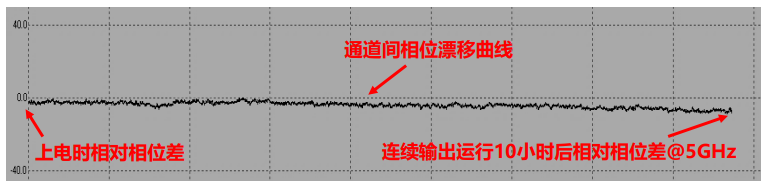

APMSYN22采用推荐的方式实现多通道相参输出系统时，以每个通道同时输出5GHz连续波为例，可以确保在连续运行10小时后，通道与通道间的相对相位差漂移仅为±0.5°

优异性能的广泛应用：

APMSYN22的体积小巧，性能优异，成本合适，非常合作伙伴进行系统集成甚至整机厂商的OEM应用：

•  系统时钟源

•  用于雷达信号生成和测试的多通道相位相干配置

•  波束赋形、MIMO接收机研发

•  量子计算：作为 IQ 混频器和参数放大器泵浦的本振

•  电子战

•  微波光子及光谱学

对于MIMO、相控阵雷达以及量子计算的多个模块的相参应用，我们还提供了NOXO选件，该选件可以移除所有从设备中的参考晶振以帮助客户节约成本！

作为一个小巧的模块，它拥有台式信号源级别的性能：

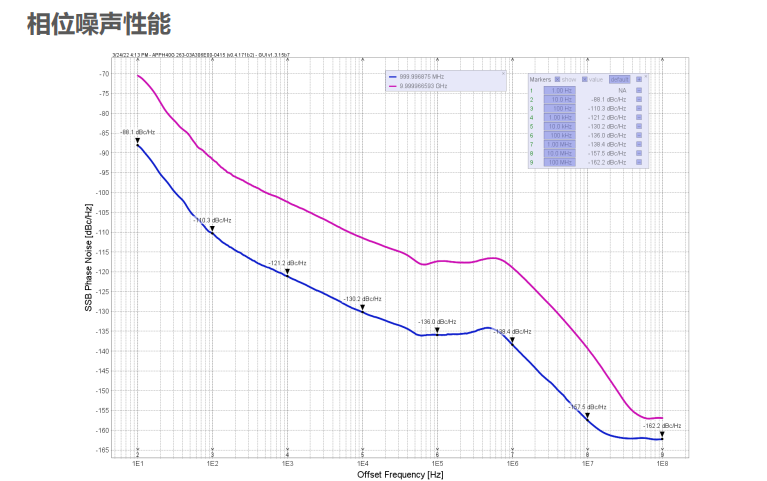

APMSYN22的相噪曲线

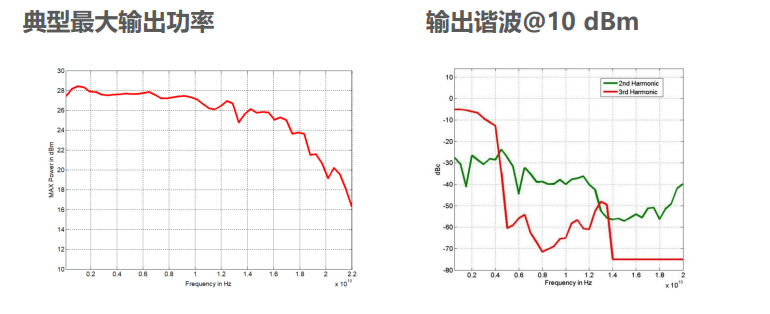

核心指标：
