返回 解码SAS信号采集存储分析仪X-Stream技术!

2018-03-20

盛铂科技X-Stream技术----存储从未如此快过!

自盛铂科技SAS家族高速信号采集存储分析仪正式发布以来,备受广大用户朋友关注,很多用户都对SAS家族中多次采用的很多黑科技既感到陌生又同时充满着浓厚的兴趣。

今天小编就从盛铂科技的X-Stream高速实时存储技术开始为您逐一解码!
追求极速
盛铂科技SAS家族高速信号采集存储分析仪在追求更高的采样率、更高垂直分辨率以及更多数据通道的同时,保持超乎想象的对海量信号原始数据的存储速率却始终未曾妥协。盛铂科技创新的X-Stream高速存储流盘技术设计在轻松应对海量高速数据流存储压力的同时保持成本的平衡。


架构
X-Stream技术----让虚拟变得真实
让虚拟变得真实?!
的确,看上去很难理解,但X-Stream技术确实就是这样做的。X-Stream技术从架构上避开了传统基于Intel DMI3.0存储带宽限制,直接采用PCIe3.0的总线带宽进行数据传输,同时还需绕开一个影响连续高速存储的拦路虎——CPU!为此,X-Stream技术虚拟了一个专门用于存储控制的CPU,这个虚拟的CPU除了高速读写操作控制以外还对PCIe3.0总线和总线设备在高负荷工作时产生的温度和电压变化进行了优化管理,并能实时监控和追踪数据读写的操作,对可能遇到的错误和临界值进行预判和实时调整。确保每一个采样点的数据完整并及时写入流盘存储器。整个过程真正的CPU只是一个吃瓜群众的存在!

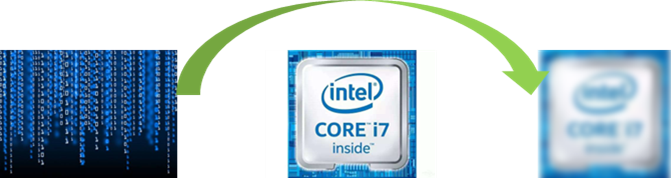

X-Stream技术绕开CPU自己创建一个虚拟的CPU开辟一个专用的数据通道

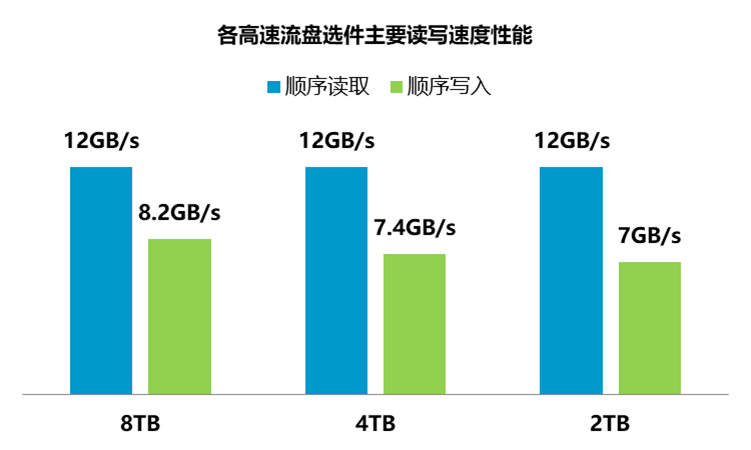

高达12GB/s的读取速度和8.2GB/s的写入速度
由于盛铂科技SAS家族高速信号采集存储分析仪采用了 X-Stream技术,因此流盘存储器的读写效能得到了极大攀升,同时由于SAS家族流盘存储器本身又采用了目前新的3D V-NAND闪存颗粒技术实现,更使高速流盘存储器的性能相较于其它传统解决方案成几何倍数的提升。如,选用SAS全系列的8TB选件OPT-SX-8T,其连续顺序写入速度可达8.2GB/s,连续顺序读取速度更是达到惊人的12GB/s!而且这还是盛铂科技的X-Stream技术为了确保所有操作的绝对稳定对其峰值数值做出了一定限制后获得的指标。

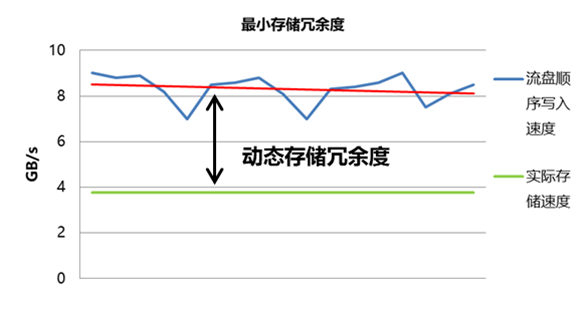

存储冗余度设计
我们知道任何闪存颗粒在进行读写操作的时候其连续的读写速度都不是永远恒定的,由于受到系统电源波动、系统内部温度或闪存颗粒自身温度、读写的文件大小以及闪存颗粒的剩余容量的影响,闪存颗粒的连续读写速度会有一定的上下波动(这个速度的波动大约在±15%左右),而且这些速度上的波动是无法预测和控制的。在真实信号采集存储操作中,如果流盘系统由于速度波动导致流盘的实际瞬时写入速度低于实际向其传送的数据速率,就会导致某个数据点的丢失或整个数据文件的丢失,甚至还会造成存储中断或整个系统宕机等更加严重的后果,给客户带来不可预估的损失。

因此针对高速流盘存储速率波动的问题,盛铂科技在SAS全系列产品上首次提出了大裕量存储冗余度的设计理念,保证在所有情况下高速存储流盘的顺序写入速度最小高于实际写入峰值速度的20%,在8TB的高速存储流盘选件下这个最小冗余度甚至达到了94%!
利用最小存储冗余度的设计理念,确保在实际存储时实际的存储速率远小于高速流盘的连续写入速率波动的底线,确保整个高速海量数据存储过程都是安全的。


便捷的操作及信号数据管理方式

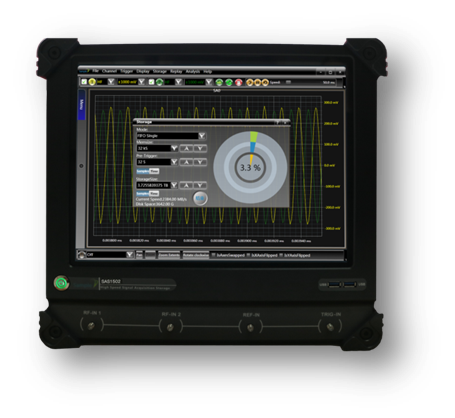

虽然SAS家族信号采集存储分析仪X-Stream技术功能强大,但其操作却十分简单,图形化的菜单设计结合15英寸的电容多点触摸屏,使您无需借助外部鼠标和键盘,仅用指尖即可完成对仪器所有功能的操作。信号存储存储方式包括设定时长或存储深度进行选择,同时支持信号连续自由流盘和以触发为条件的快帧流盘两种方式。

数据存储均采用NTFS文件系统,并提供了.CSV的数据存储格式,更加有利于用户对数据的直接分析。

SAS家族采用智能的信号数据回显控制技术,所有数据都自动以帧的形式连续回显,同时屏幕上会显示全局数据以及总的帧数,您可以任意设定希望查看的特定帧,屏幕将会自动的直接显示您设定的那帧数据波形,您还可以改变每帧的播放速度,其操作方式就是利用指尖对屏幕波形进行左右拖动以获得加速或减速播放。

SAS家族还可以保存时间戳信息,在信号采集时同步记录当前操作的GPS位置坐标信息时间戳信息,并与地图映射。最后查看之前保存数据文件时还可同步调出采集存储时的地图和时间信息,非常有利于用户对数据的管理。

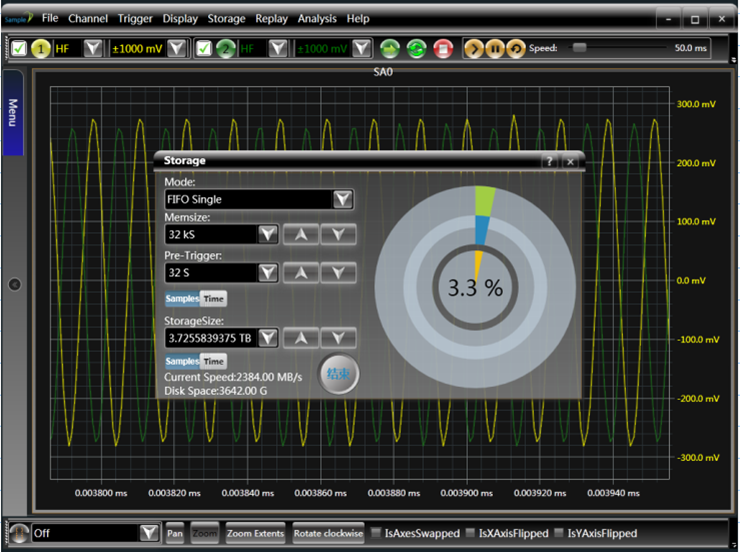

SAS家族存储过程中会实时显示其进度和相关参数确保操作安全。

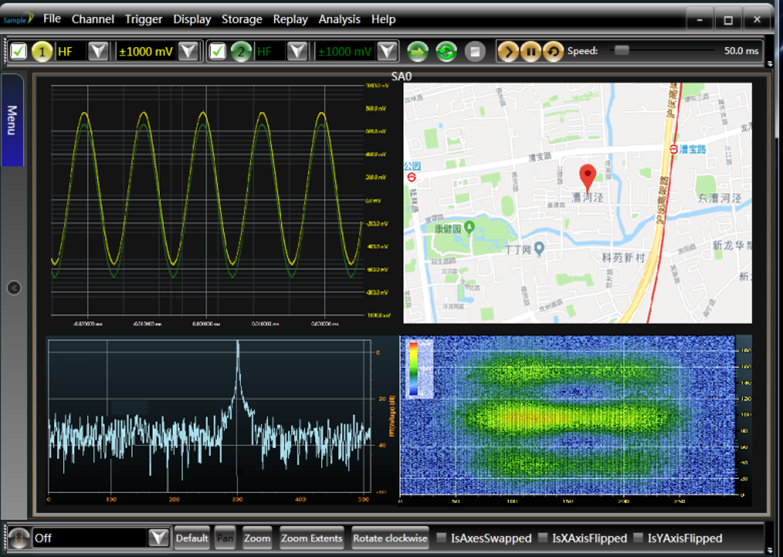

SAS家族可同步存储信号采集时的位置信息并与地图映射。


样机体验

说了这么多X-Stream技术的好,不如直接体验一下吧!机会真的来了:
2018年3月20-22日,也就是明天!SAS家族产品将会在公众面前亮相,他将出席在北京国家会议中心召开的EDICON2018电子设计创新大会。赶紧来盛铂科技的展位来体验一下极速给您带来的快感吧!

我们的展位信息:
北京国家会议中心:天辰东路7号
展位号是205



更多产品咨询热线:400-621-8906
